Artikelbeschreibung/Produktabbildungen

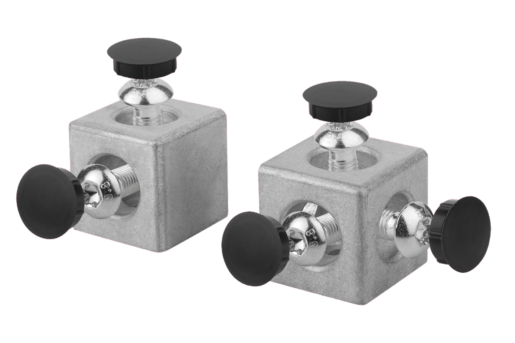

BeschreibungWerkstoff:Würfel Aluminiumdruckguss.
Schrauben Stahl.
Abdeckkappen Polyamid.
Ausführung:Aluminium blank.
Schrauben mit selbstformendem Gewinde.
Abdeckkappen schwarz.
Hinweis:Mit dem Würfelverbinder können zwei bzw. drei Profile stirnseitig miteinander verbunden werden. Die Würfelverbinder besitzten Führungsnasen, die eine perfekte und sichere Montage gewährleisten. Die Verschraubung am Profil erfolgt durch selbstformende Gewindeschrauben. Die offenen Bohrungen können mit den Abdeckkappen verschlossen werden.

Die im rechten Winkel zueinander stehenden Profilnuten bleiben frei. Flächenelemente können dadurch ohne weitere Bearbeitung in den Profilnuten aufgenommen werden.
Besonderheiten:
RoHS
DownloadHier gibt es die Informationen gesammelt als PDF:

Suchen Sie CAD Daten? Diese finden Sie direkt in der Produkttabelle.
 Datenblatt 10220 Würfelverbindersätze Typ B 283 kB

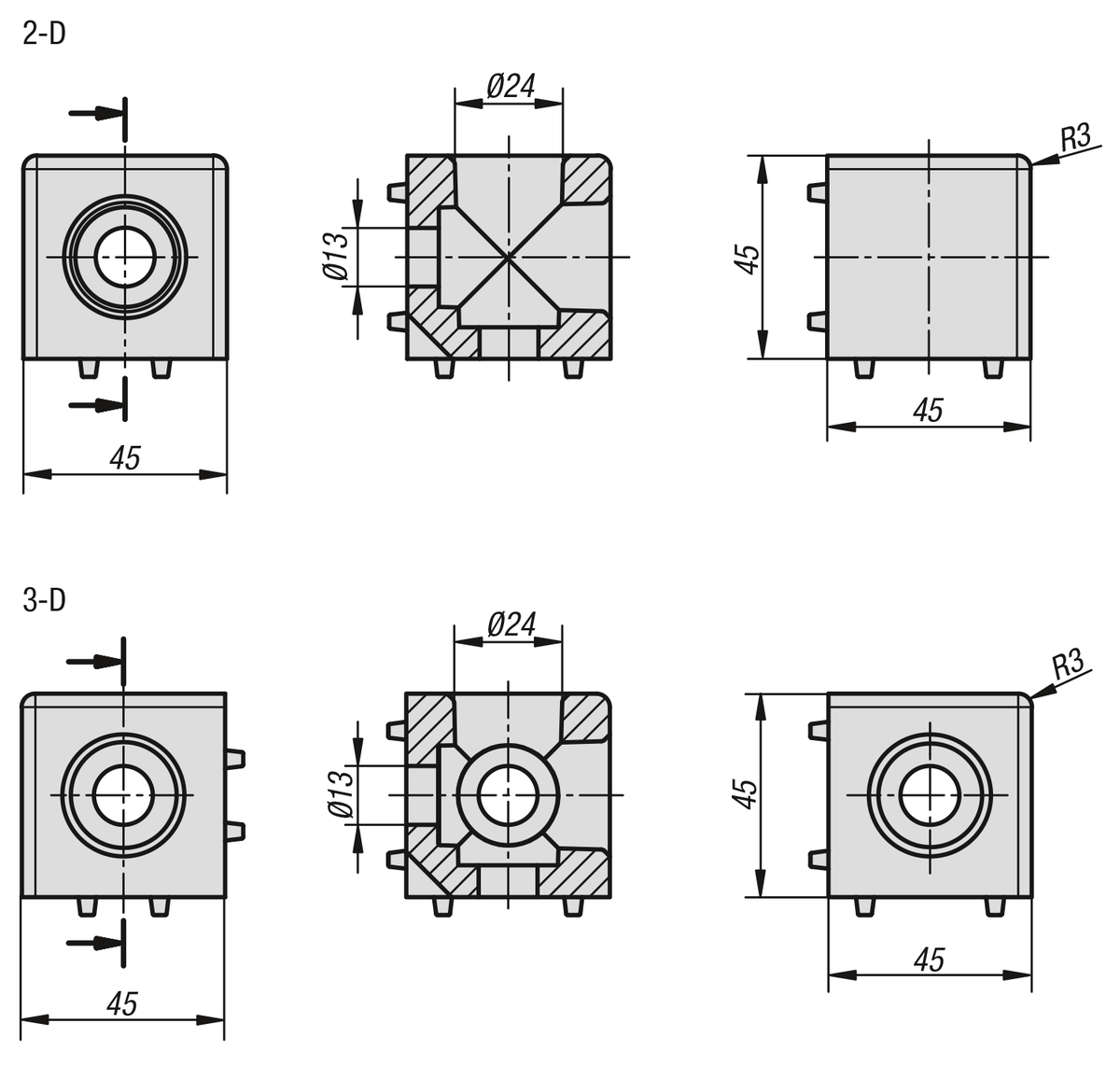

Zeichnungen

Würfelverbindersätze Typ B

Artikelauswahl/-filter

BestellnummerTypNutbreiteAusführung

CADZub.PreisBestellen
10220-102B102-D 10.17 CHF
10220-103B103-D 12.12 CHF
