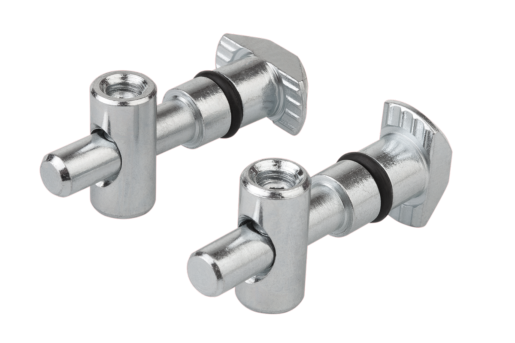

10206Verbindungssätze Zentral Typ B |
zurück |
|
Artikelbeschreibung/Produktabbildungen |
|
|
BeschreibungWerkstoff:Stahl.Ausführung:verzinkt.Hinweis:Die Verbindungssätze eignen sich für eine rechtwinklige Verbindung von zwei Aluminiumprofilen. Die Verbindungssätze erlauben eine freie Positionierung der Profile. Die im rechten Winkel zueinander stehenden Profilnuten bleiben frei. Flächenelemente können dadurch ohne weitere Bearbeitung in den Profilnuten aufgenommen werden.
Durch die verminderte Klemmkraft und fehlender Verdrehsicherung sollten diese Verbindersätze nur in Kombination mit Flächenelementen und gering belasteten Konstruktionen verwendet werden.
Geringer Bearbeitungsaufwand. Zur Montage muss ein Loch in eines der Profile gebohrt werden. Durch den verringerten Bolzendurchmesser wird die Nut dabei nicht verletzt und kann mit einem Abdeckprofil vollständig verdeckt werden.Besonderheiten: DownloadHier gibt es die Informationen gesammelt als PDF:
Suchen Sie CAD Daten? Diese finden Sie direkt in der Produkttabelle.
|

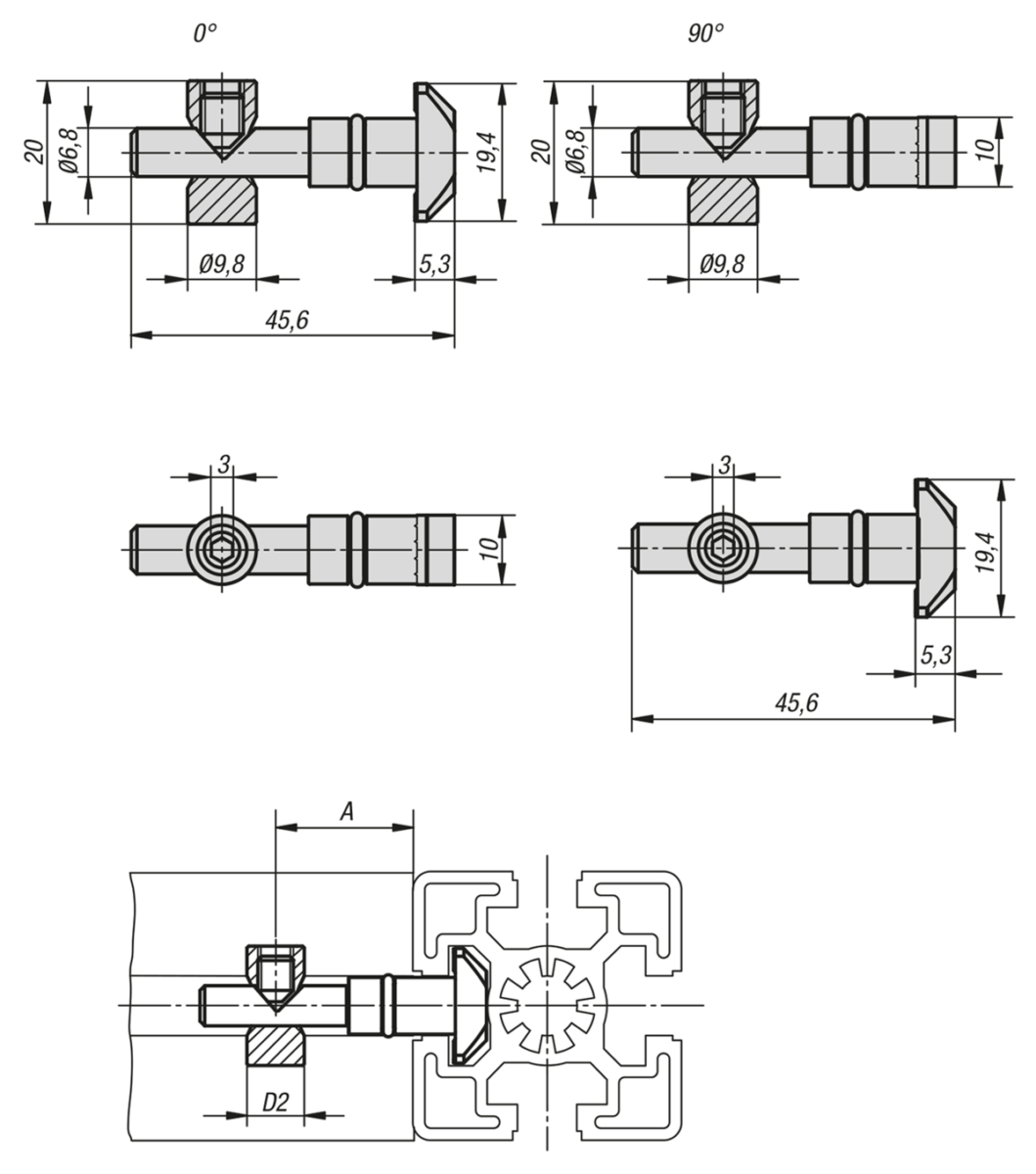

| Bestellnummer | Typ | Nutbreite | Ausführung
| A
| D2 | CAD | Zub. | Preis | Bestellen |
|---|
| 10206-1090 | B | 10 | 90° | 22,5 | 9,8 |  | | 4.50 CHF | | | 10206-1000 | B | 10 | 0° | 22,5 | 9,8 | | | 4.50 CHF | |
