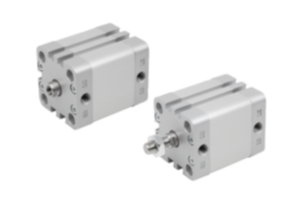

  5. Pneumatik-Kompaktzylinder DIN ISO 21287, doppeltwirkend mit Magnetkolben
  6. Pneumatik-Kompaktzylinder DIN ISO 21287 Doppeltwirkend mit Magnetkolben, Innengewinde
    7. 12001-0320501
Benennung
Pneumatikzylinder
Ausführung 1
doppeltwirkend
Ausführung 2
Innengewinde
Produkttyp
Kompaktzylinder
Norm DIN ISO
DIN ISO 21287
Material Grundkörper
Aluminium
Material Komponente
Edelstahl
D2=Zylinder-Ø
32
F6=Kolbenkraft bei 6 Bar (N)
482
F6=Rückzugskraft bei 6 Bar (N)
415
S=Hub
50
A
32,5
B
49,2
D
M8
D1
12
D3
M6
D4
5,2
D5
9
D6
6
L
94±0,5
L1
12
L2
7
P
G1/8
P2
7,5
SW
10
T
15
T1
4,5
T2
2

Beschreibung

Werkstoff
Zylinderrohr: Aluminium.
Enddeckel: Aluminium Druckguss.
Kolbenstange: Edelstahl 1.4301 (ab Zylinder-Ø 32 mm 1.4021).
Kolben- und Kolbenstangendichtung: PU.
Ausführung
Zylinderrohr: eloxiert.
Enddeckel: blank.
Kolbenstange: blank.
Hinweis
Doppeltwirkender Pneumatikzylinder nach DIN ISO 21287. Kolbenstange mit Innengewinde, Positionserkennung für Näherungsschalter und elastischer Dämpfung beidseitig.

Durch ihre kompakten Baumaße eignen sich Kompaktzylinder besonders für den Einsatz in engen Einbauräumen.
Technische Daten
Funktionsweise: doppeltwirkend.
Betriebsmedium: gefilterte, getrocknete Luft, geölt oder ungeölt.
Betriebsdruck: 1 bis 10 bar.
Dämpfung: elastische Dämpfung beidseitig.
Einbaulage: beliebig.
Positionserkennung für Näherungsschalter.
Pneumatischer Anschluss: DIN EN ISO 228/1.
Temperaturbereich
-20 °C bis +80 °C.
