UNILOCK 5-Achs-Basismodul Systemgröße 80 mm

zurück

Produkte
- Produktübersicht
  - Spanntechnik
    - Nullpunkt Spanntechnik
      - 5-Achs Modul-Spannsystem 80

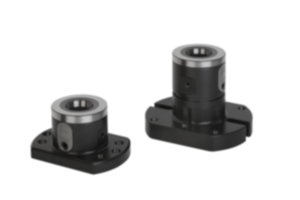

        UNILOCK 5-Achs-Basismodul Systemgröße 80 mm

Artikelbeschreibung/Produktabbildungen

Alle Artikel aufrufen/filtern

BeschreibungWerkstoff:Vergütungsstahl.Ausführung:Grundkörper oxidiert.
Funktionsflächen gehärtet und geschliffen.Hinweis:Die UNILOCK 5-Achs-Basismodule sind adaptierbar direkt auf Maschinentische mit Lochrastersystem oder Maschinentische in T-Nutenausführung, sowie auf Rasterpaletten mit Rasterabstand 40/50 mm Systemgröße M12. Passend zu UNILOCK Nullpunkt Spannsystem mit UNILOCK Spannbolzen. Mit einem entsprechenden Adapterspannbolzen kann auch auf die gängigen Nullpunkt-Spannsysteme direkt aufgebaut werden.

Mit den UNILOCK Spannbolzen in Verbindung mit den Befestigungsschrauben M10, M12, M16 sind folgende Haltekräfte möglich:
- Haltekraft (M10) 35.000 N
- Haltekraft (M12) 50.000 N
- Haltekraft (M16) 75.000 N
Haltekraft mit Zylinderschraube DIN EN ISO 4762 -12.9

Spannbolzen dürfen nur in Verbindung mit einer montierten Wechseleinheit im Spannmodul gespannt werden.Auf Anfrage:Mit Verdrehsicherung

DownloadHier gibt es die Informationen gesammelt als PDF:

Suchen Sie CAD Daten? Diese finden Sie direkt in der Produkttabelle.

Datenblatt 42200 UNILOCK 5-Achs-Basismodul Systemgröße 80 mm

188 kB

Technischer Hinweis für Modulspannsystem 80

7,9 MB

Zeichnungen (Gesamtübersicht)
