        UNILOCK 5-Achs-Basismodul Systemgröße 80 mm

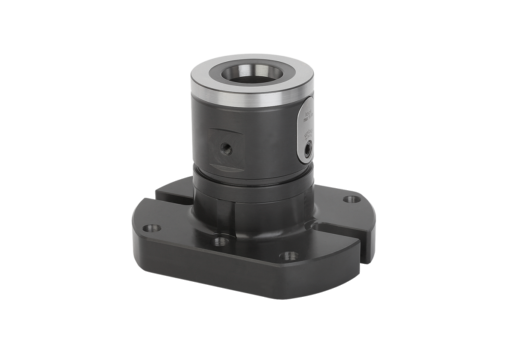

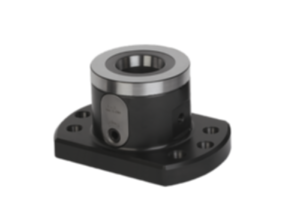

        UNILOCK 5-Achs-Basismodul Systemgröße 80 mm, Fuß mit Langloch

Artikelbeschreibung/Produktabbildungen

BeschreibungWerkstoff:Vergütungsstahl.Ausführung:Grundkörper oxidiert.
Funktionsflächen gehärtet und geschliffen.Hinweis:Die UNILOCK 5-Achs-Basismodule sind adaptierbar direkt auf Maschinentische mit Lochrastersystem oder Maschinentische in T-Nutenausführung, sowie auf Rasterpaletten mit Rasterabstand 40/50 mm Systemgröße M12. Passend zu UNILOCK Nullpunkt Spannsystem mit UNILOCK Spannbolzen. Mit einem entsprechenden Adapterspannbolzen kann auch auf die gängigen Nullpunkt-Spannsysteme direkt aufgebaut werden.

Mit den UNILOCK Spannbolzen in Verbindung mit den Befestigungsschrauben M10, M12, M16 sind folgende Haltekräfte möglich:
- Haltekraft (M10) 35.000 N
- Haltekraft (M12) 50.000 N
- Haltekraft (M16) 75.000 N
Haltekraft mit Zylinderschraube DIN EN ISO 4762 -12.9

Spannbolzen dürfen nur in Verbindung mit einer montierten Wechseleinheit im Spannmodul gespannt werden.

DownloadHier gibt es die Informationen gesammelt als PDF:

Suchen Sie CAD Daten? Diese finden Sie direkt in der Produkttabelle.

Datenblatt 41200_ML UNI lock 5-Achs-Basismodul Systemgröße 80 mm, Fuß mit Langloch

194 kB

Datenblatt 42200_ML UNILOCK 5-Achs-Basismodul Systemgröße 80 mm, Fuß mit Langloch

193 kB

Zeichnungen

Artikelauswahl/-filter

Bestellnummer	Ausführung 2	Form	Form-Typ	H	D	D1	SW	Haltekraft F kN	Anzieh- drehmoment max. Nm	Gewicht kg	Preis
42200-12125500	Fuß mit Langloch	A	ohne Verdrehsicherung	125	80	12	6	50	15	6.68	1'190.64 CHF
42200-12150500	Fuß mit Langloch	A	ohne Verdrehsicherung	150	80	12	6	50	15	7.5	1'239.48 CHF
42200-12175500	Fuß mit Langloch	A	ohne Verdrehsicherung	175	80	16	6	50	15	8.45	1'292.28 CHF
42200-16125500	Fuß mit Langloch	A	ohne Verdrehsicherung	125	80	16	6	50	15	6.65	1'190.64 CHF
42200-16150500	Fuß mit Langloch	A	ohne Verdrehsicherung	150	80	16	6	50	15	7.6	1'239.48 CHF
42200-16175500	Fuß mit Langloch	A	ohne Verdrehsicherung	175	80	16	6	50	15	8.45	1'279.08 CHF
