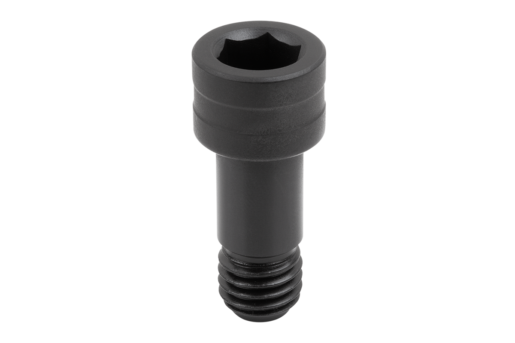

        UNILOCK 5-Achs-Passschrauben für Werkstückbefestigung, Systemgröße 80 mm

Artikelbeschreibung/Produktabbildungen

BeschreibungWerkstoff:Vergütungsstahl.Ausführung:Oberfläche gehärtet.
Passsitz geschliffen.Hinweis:Die UNILOCK 5-Achs-Passschrauben für Werkstückbefestigung eignen sich zum Spannen und Positionieren der Werkstücke. Mit dem Spannbolzen für Werkstückbefestigung werden diese Passschrauben direkt mit dem Werkstück verschraubt und auf den Basismodulen oder Aufbaumodulen abgesteckt. Das Einschraubgewinde dient zur Befestigung sowie zur Positionierung des Werkstücks. Besonderheiten:

DownloadHier gibt es die Informationen gesammelt als PDF:

Suchen Sie CAD Daten? Diese finden Sie direkt in der Produkttabelle.

Datenblatt 42213 UNILOCK 5-Achs-Passschrauben für Werkstückbefestigung, Systemgröße 80 mm

205 kB

Technischer Hinweis für Modulspannsystem 80

7,9 MB

Zeichnungen

Artikelauswahl/-filter

Bestellnummer	Ausführung	D	D1	D2	L	L1	L2	L3	L4	Anzieh- drehmoment max. Nm	Preis
42213-16101040	ohne Scheibe	16	M10x1,5	20,9	40,5	28	9,5	8	6	47	72.23 CHF
42213-16121049	ohne Scheibe	16	M12x1,75	20,9	50	37,5	18	17,5	15,5	80	72.24 CHF
42213-16121040	mit Scheibe	16	M12x1,75	20,9	40,5	28	9,5	8	6	63	72.24 CHF
42213-16161067	ohne Scheibe	16	M16x2	20,9	67,5	55	25	35	33	100	74.41 CHF
42213-16161055	ohne Scheibe	16	M16x2	20,9	56	43,5	24	23,5	21,5	100	72.24 CHF
