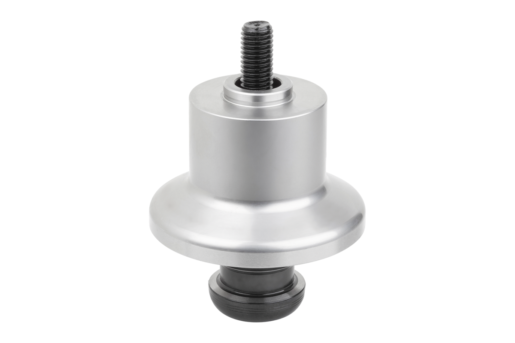

        UNILOCK 5-Achs-Reduktionsadapter Systemgröße 80 mm

Artikelbeschreibung/Produktabbildungen

BeschreibungWerkstoff:Grundkörper rostfreier Werkzeugstahl.
Spannbolzen Einsatzstahl.Ausführung:Grundkörper Funktionsflächen gehärtet und geschliffen.
Spannbolzen oxidiert. Funktionsflächen gehärtet und geschliffen.Hinweis:Die UNILOCK 5-Achs-Reduktionsadapter eignen sich zum Spannen und Positionieren des Werkstücks. Reduktionsadapter können mit dem Werkstück verschraubt und zusammen auf das Basismodul oder Aufbaumodul aufgebaut werden. Reduktionsadapter gibt es als harte Ausführung.Besonderheiten:

DownloadHier gibt es die Informationen gesammelt als PDF:

Suchen Sie CAD Daten? Diese finden Sie direkt in der Produkttabelle.

Datenblatt 42206 UNILOCK 5-Achs-Reduktionsadapter Systemgröße 80 mm

217 kB

Technischer Hinweis für Modulspannsystem 80

7,9 MB

Zeichnungen

Artikelauswahl/-filter

Bestellnummer	Ausführung 2	Form	Form-Typ	D	H	H1	Preis
42206-501101	hart	A	Zentrierbolzen	M10 x 100	50	25,5	405.24 CHF
42206-502101	hart	B	Ausgleichsbolzen	M10 x 100	50	25,5	446.16 CHF
42206-503101	hart	C	Spannbolzen	M10 x 100	50	25,5	397.32 CHF
42206-501121	hart	A	Zentrierbolzen	M12 x 100	50	27,5	405.24 CHF
42206-502121	hart	B	Ausgleichsbolzen	M12 x 100	50	27,5	446.16 CHF
42206-503121	hart	C	Spannbolzen	M12 x 100	50	27,5	397.32 CHF
