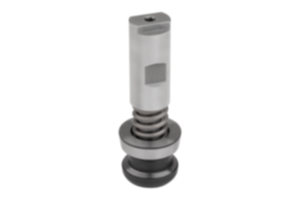

42214UNILOCK Zentrierspannbolzen Systemgröße 80 mm |
zurück |
|
Artikelbeschreibung/Produktabbildungen |
|
|
BeschreibungWerkstoff:Einsatzstahl.Ausführung:Gehärtet und brüniert.
Funktionsflächen geschliffen.Hinweis:Mit dem Zentrierspannbolzen können Basismodule auf Maschinentischen positioniert werden.
Zentrierspannbolzen können in Spannzangenaufnahmen eingespannt werden. Über die Spindel/Steuerung der Maschine wird die Position des Moduls definiert.
Verwendbar in Weldon, Whistle Notch und Spannzangenaufnahmen.
Wiederholgenauigkeit: < 0,021mm
Positioniergenauigkeit: < 0,049mm
Stoßdämpferfunktion zum Schutz der Maschinenspindel
Dämpfungshub: 5,4mm
Achtung: Wird der Dämpfungshub von 5,4mm überschritten, kann es zu Beschädigungen an der Maschine kommen.
Besonderheiten: DownloadHier gibt es die Informationen gesammelt als PDF:
Suchen Sie CAD Daten? Diese finden Sie direkt in der Produkttabelle.
|
Bestellnummer
| Abmessungen | CAD | Zub. | Preis | Bestellen |
|---|

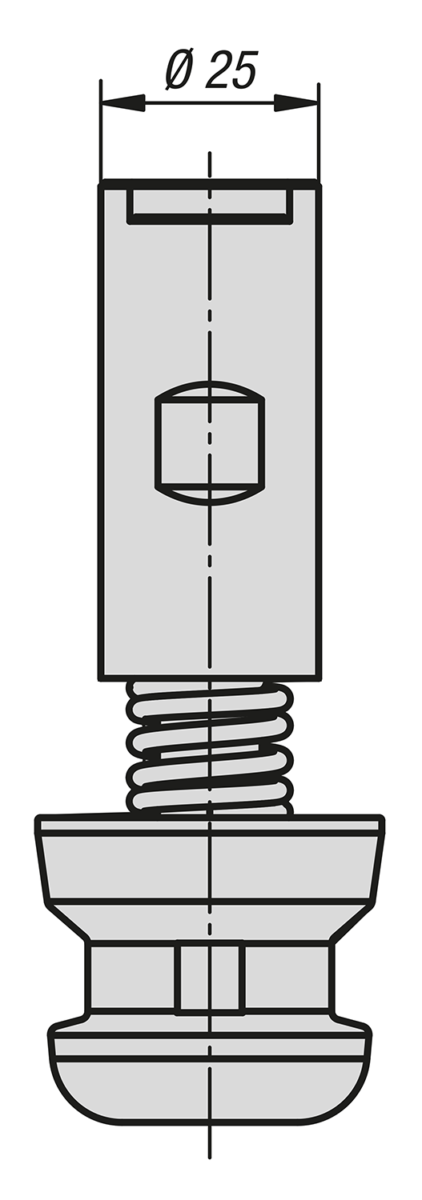

| 42214-1240 | siehe Zeichnung |  | | 518.76 CHF | |
