UNILOCK 5-Achs Grundplatten für Universalspannung, Systemgröße 80 mm
Artikelbeschreibung/Produktabbildungen

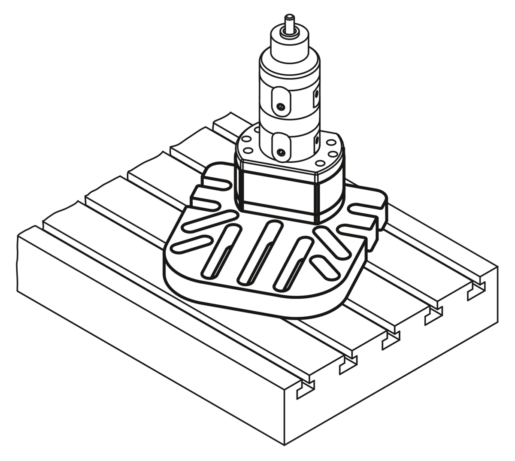

BeschreibungWerkstoff:Einsatzstahl.Ausführung:Grundkörper oxidiert. Funktionsflächen einsatzgehärtet und geschliffen.Hinweis:Die UNILOCK 5-Achs Grundplatten für Universalspannung passen auf Maschinentische mit Lochrastersystem oder in T-Nutenausführung, sowie auf Rasterpaletten. Aufgrund ihrer stabilen Bauweise eignen sich diese Erhöhungen ideal als Basiselement für große und schwere Werkstücke. Durch die Anordnung der Befestigungsnuten ist eine flexible Anpassung an das Werkstück und den Maschinentisch möglich. Bei der größeren Ausführung können größere T-Nutenabstände erreicht werden. Bei der kleinen Ausführung sind die Befestigungsnuten für einen besseren Späneabfluss geöffnet.Vorteile:Stabiler Grundaufbau zum Befestigen der 5-Achs-Basismodule zum Spannen großer und schwerer Werkstücke. Schnelles Befestigen der Grundplatten durch große Anzahl von Befestigungsnuten auf dem Maschinentisch. Flexible Positionierung der Werkstücke auf dem Maschinentisch.Zeichnungshinweis:

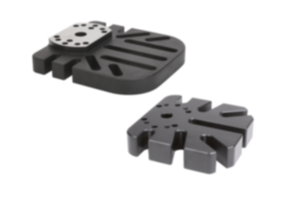

Form GA: große Ausführung Form KA: kleine Ausführung
DownloadHier gibt es die Informationen gesammelt als PDF:
Suchen Sie CAD Daten? Diese finden Sie direkt in der Produkttabelle.
