Festbacken DS für Mehrfach-Spannsystem, Form B, Festbacken geriffelt
41502-05_B

Festbacken DS für Mehrfach-Spannsystem, Form B, Festbacken...

zurück

Artikelbeschreibung/Produktabbildungen

BeschreibungWerkstoff:Werkzeugstahl.Ausführung:gehärtet und geschliffen (HRC 55 ±2).Hinweis:Die seitlichen Befestigungsbohrungen dienen zur Befestigung von Werkstückanschlägen. Mit den zwei Anschraubbohrungen auf den Spannflächen können noch zusätzlich Auflageleisten zur optimalen Einspanntiefe der Werkstücke montiert werden.Anwendung:Die Festbacken DS werden entsprechend der Spannsituation auf den Spannschienen positioniert.
Über die Verzahnungen wird durch das Anziehen der
Befestigungsschraube eine formschlüssige Verbindung erreicht.
Festbacken mit zwei Befestigungsschrauben werden bevorzugt bei einer Bearbeitung mit größeren Bearbeitungskräften eingesetzt.
Vorteile:Über die seitliche Skala an den Spannschienen und den Festbacken, können die Positionen der Festanschläge genau eingestellt werden.LieferumfangFestbacke DS.
Befestigungsschraube.
Nutenstein.
Besonderheiten:
RoHS
DownloadHier gibt es die Informationen gesammelt als PDF:

Suchen Sie CAD Daten? Diese finden Sie direkt in der Produkttabelle.
 Datenblatt 41502-05_B Festbacken DS für Mehrfach-Spannsystem, Form B, Festbacken geriffelt 410 kB

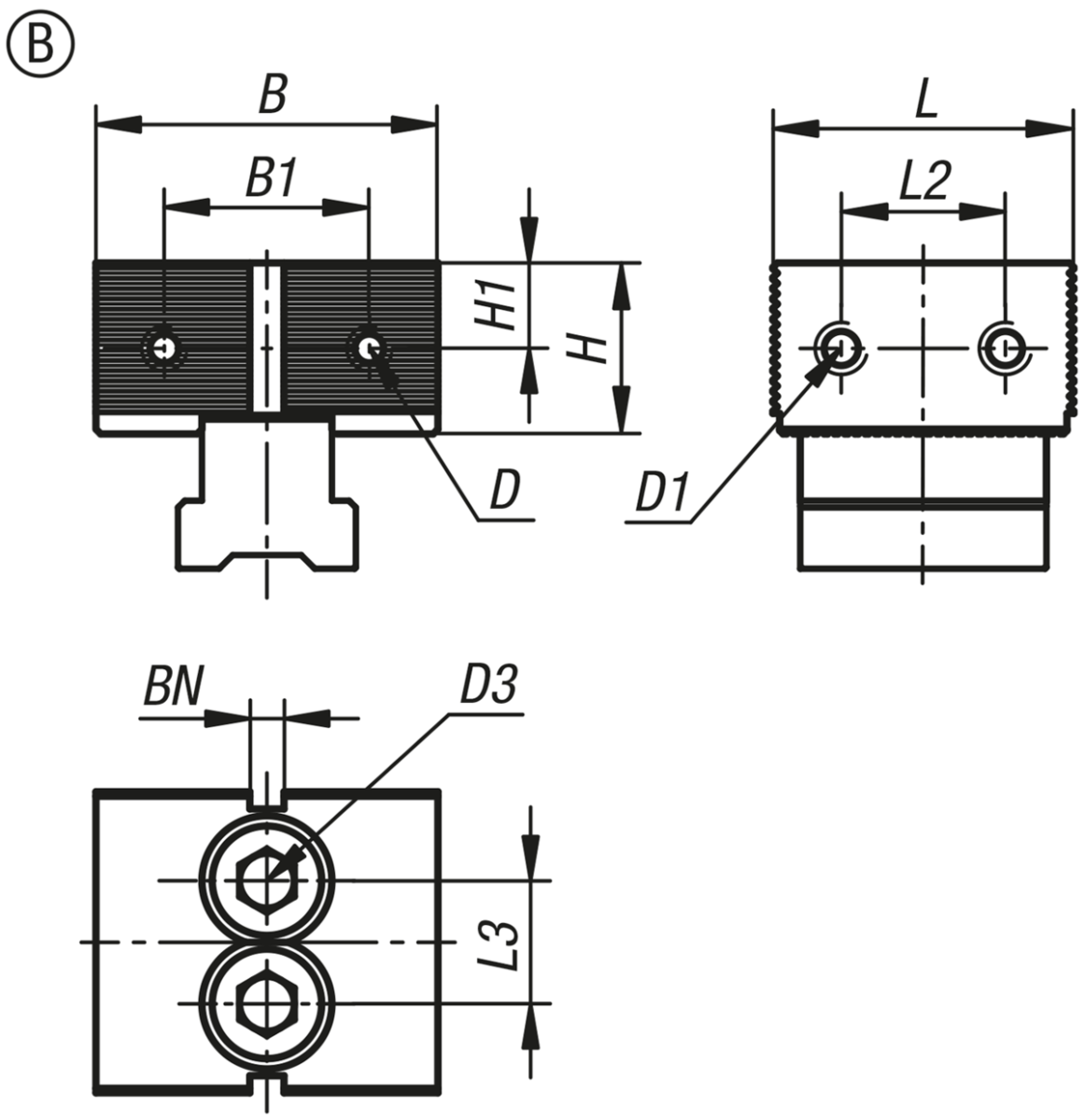

Zeichnungen

Festbacken DS für Mehrfach-Spannsystem, Form B, Festbacken geriffelt

Artikelauswahl/-filter

Bestellnummerpassend für
Systembreite
FormLB

L2L3HB1H1D
Innengewinde
D1
Innengewinde
D3BN=NutbreiteCADZub.PreisBestellen
41502-05-050440250B44502418253012,5M5M6M10x305 125.79 CHF
