Benennung

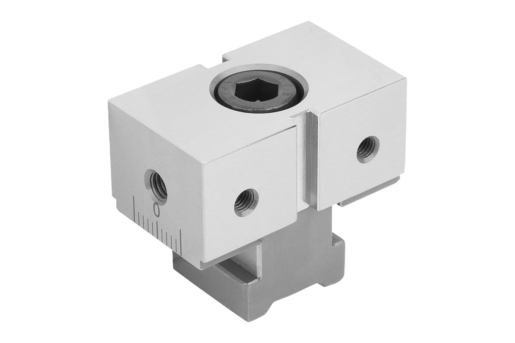

Festbacke ES
Form
A
Ausführung 1
für Mehrfachspannsystem
Material Grundkörper
Werkzeugstahl
Oberfläche Grundkörper
gehärtet und geschliffen

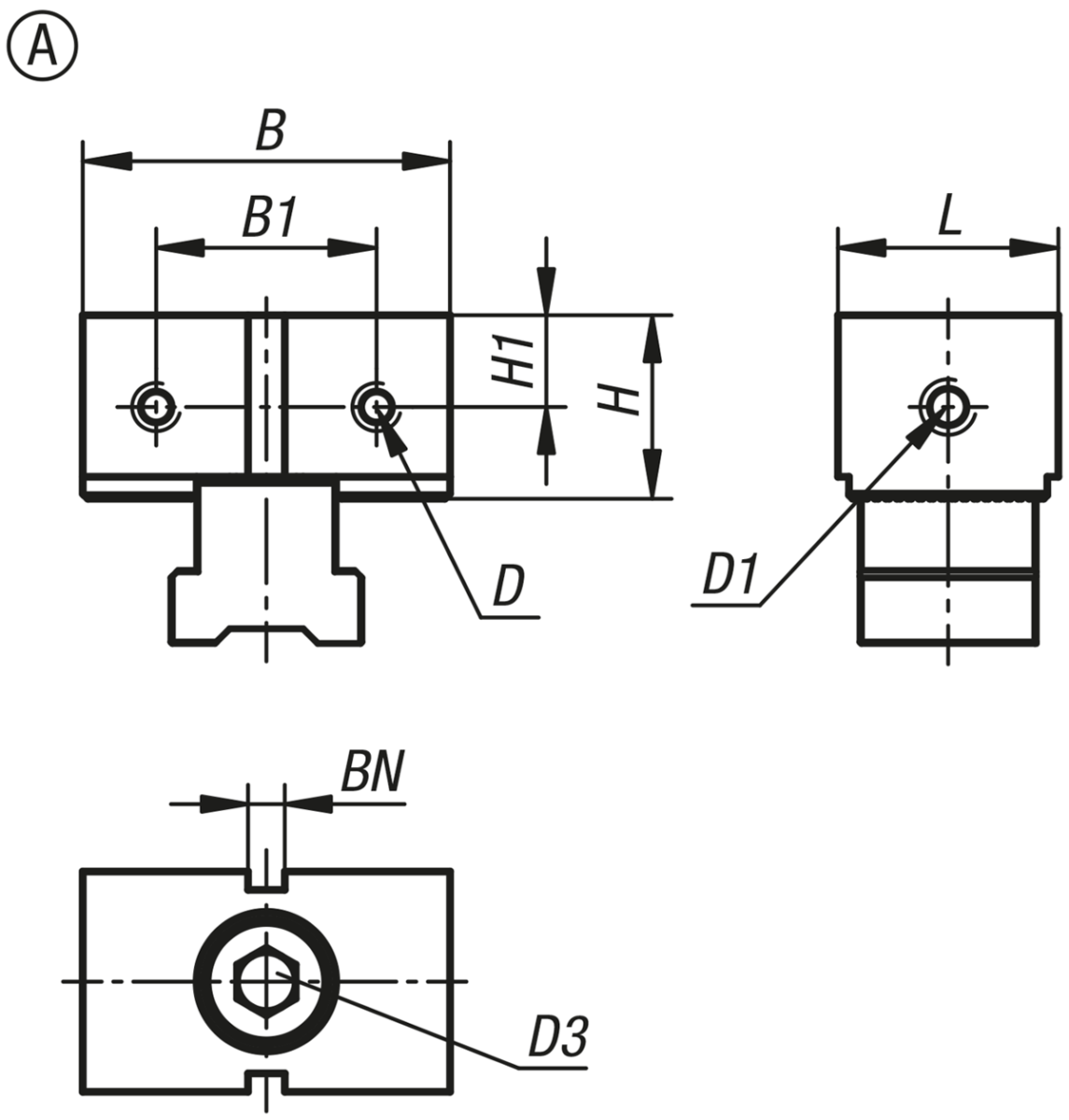

B=Breite
50
D1=Innengewinde
M6
D3=Zylinderschraube
M10x30
D=Innengewinde
M5
H=Höhe
25
L=Länge
30
B1
30
D1
M6
Form-Typ
glatt
H1
12,5
Nutbreite
5
passend für Systembreite
50

Beschreibung

Werkstoff
Werkzeugstahl.
Ausführung
gehärtet und geschliffen (HRC 55 ±2).
Hinweis
Die seitlichen Befestigungsbohrungen dienen zur Befestigung von Werkstückanschlägen. Mit den zwei Anschraubbohrungen auf den Spannflächen können noch zusätzlich Auflageleisten zur optimalen Einspanntiefe der Werkstücke montiert werden.
Anwendung
Die Festbacken ES werden entsprechend der Spannsituation auf den Spannschienen positioniert. Über die Verzahnungen wird durch das Anziehen der Befestigungsschraube eine formschlüssige Verbindung erreicht. Somit können große Spannkräfte der Spannelemente aufgenommen werden. Durch die schmale Bauform der Festbacke ES eignet diese sich besonders für Aufspannungen mit kleineren Werkstücken und größeren Stückzahlen. Dadurch können auch größere Serien wirtschaftlich bearbeitet werden.
Vorteile
Über die seitliche Skala an den Spannschienen und den Festbacken, können die Positionen der Festanschläge genau eingestellt werden.
Lieferumfang
Festbacke ES.
Befestigungschraube.
Nutenstein.
