Benennung
Keilspanner

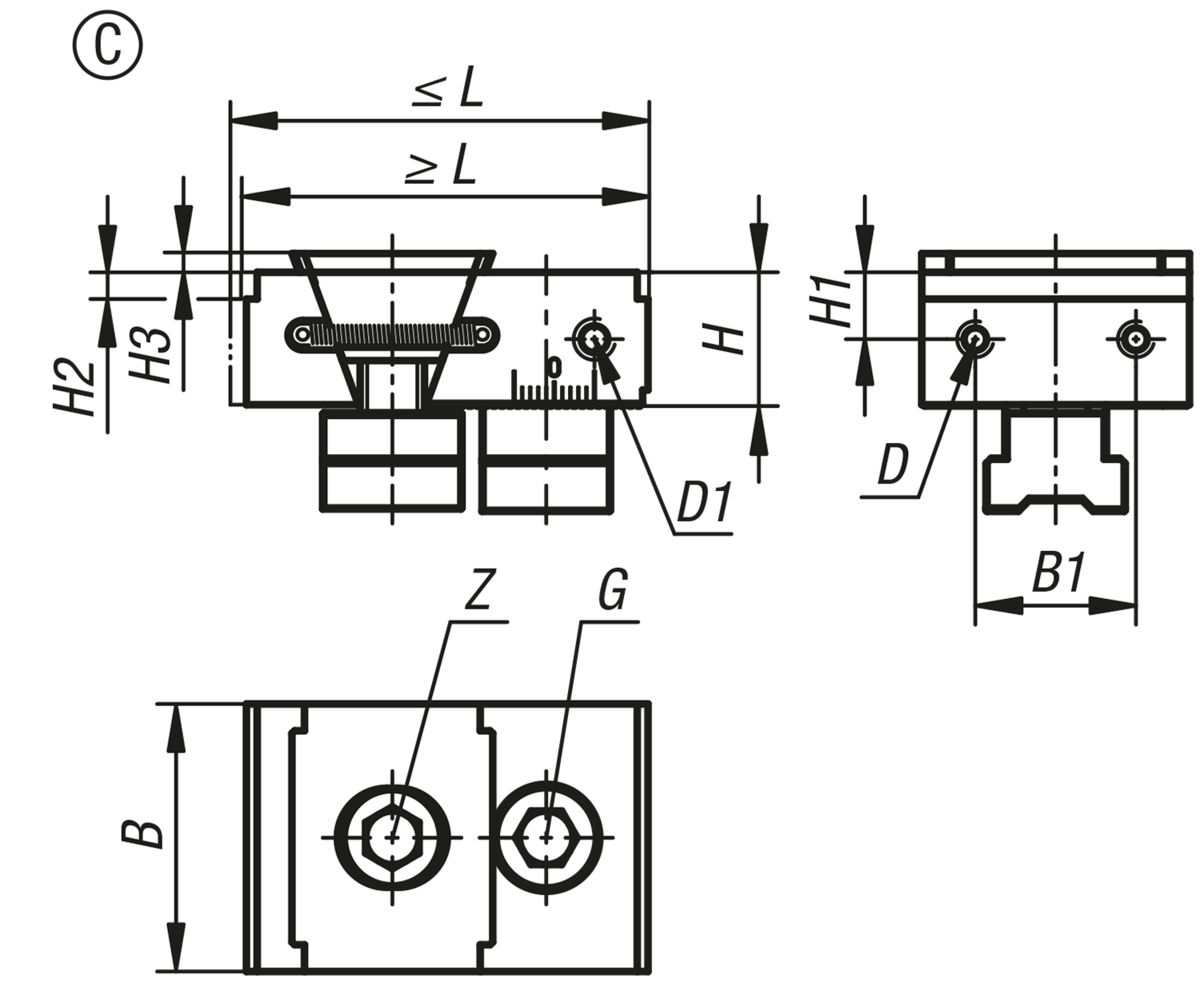

Form
C
Ausführung 1
mit Festbacke
Ausführung 2
einseitig
Material Grundkörper
Einsatzstahl
Oberfläche Grundkörper
gehärtet und phosphatiert
B=Breite
50
C=Durchgangsbohrung für
M12
D=Innengewinde
M5
F3=Spannkraft max. kN
30
G=Zylinderschraube DIN 912
M12x30
H=Höhe
25
M=Anziehdrehmoment max. Nm
85
Z=Zylinderschraube DIN 912
M12x25
B1
30
D1
M6
Form-Typ
Stufe 2 mm
H1
12,5
H2
2
H3
3,5
L max.
77
L min.
71

Beschreibung

Produktbeschreibung
Die Keilspanner eignen sich durch ihr Funktionsprinzip für Mehrfachaufspannungen. Durch die Keilflächen werden große Spannkräfte erreicht. Durch Eindrehen der Spannschraube bewegt sich das Spannsegment nach außen und drückt das Werkstück gegen den festen Aufsatzbacken.
Durch das eingearbeitete Langloch im Doppelkeil können die Keilspanner verschoben werden bzw. Toleranzen ausgleichen.
Verschiebeweg: M12 = ±1,0 mm.
Werkstoff
Doppelkeil und Spannsegmente Einsatzstahl.
Ausführung
Doppelkeil und Spannsegmente gehärtet, phosphatiert.
Hinweis
Diese Keilspanner können nur in Verbindung mit der Spannschiene 41500 für Mehrfachspannungen eingesetzt werden.
Die seitlichen Befestigungsbohrungen dienen zur Befestigung von Werkstückanschlägen.
Mit den zwei Anschraubbohrungen auf den Spannflächen können noch zusätzlich Auflageleisten zur optimalen Einspanntiefe des Werkstücks montiert werden.
Vorteile
Über die seitliche Skala der Spannschiene und der Festbacke, kann eine sehr hohe Wiederholgenauigkeit der Aufspannung garantiert werden.
Lieferumfang
Keilspanner.
Befestigungsschrauben.
Nutensteine.
