Keilspanner mit Festbacke für Mehrfach-Spannsystem, Form E, mit Spannpins
41501-05_E

Keilspanner mit Festbacke für Mehrfach-Spannsystem, Form E, mit...

zurück

Artikelbeschreibung/Produktabbildungen

BeschreibungProduktbeschreibung:Die Keilspanner eignen sich durch ihr Funktionsprinzip für Mehrfachaufspannungen. Durch die Keilflächen werden große Spannkräfte erreicht. Durch Eindrehen der Spannschraube bewegt sich das Spannsegment nach außen und drückt das Werkstück gegen den festen Aufsatzbacken.
Durch das eingearbeitete Langloch im Doppelkeil können die Keilspanner verschoben werden bzw. Toleranzen ausgleichen.
Verschiebeweg: M12 = ±1,0 mm.
Werkstoff:Doppelkeil und Spannsegmente Einsatzstahl.Ausführung:Doppelkeil und Spannsegmente gehärtet, phosphatiert.Hinweis:Diese Keilspanner können nur in Verbindung mit der Spannschiene 41500 für Mehrfachspannungen eingesetzt werden.
Die seitlichen Befestigungsbohrungen dienen zur Befestigung von Werkstückanschlägen.
Mit den zwei Anschraubbohrungen auf den Spannflächen können noch zusätzlich Auflageleisten zur optimalen Einspanntiefe des Werkstücks montiert werden.
Vorteile:Über die seitliche Skala der Spannschiene und der Festbacke, kann eine sehr hohe Wiederholgenauigkeit der Aufspannung garantiert werden.LieferumfangKeilspanner.
Befestigungsschrauben.
Nutensteine.
Besonderheiten:
RoHS
DownloadHier gibt es die Informationen gesammelt als PDF:

Suchen Sie CAD Daten? Diese finden Sie direkt in der Produkttabelle.
 Datenblatt 41501-05_E Keilspanner mit Festbacke für Mehrfach-Spannsystem, Form E, mit Spannpins 189 kB

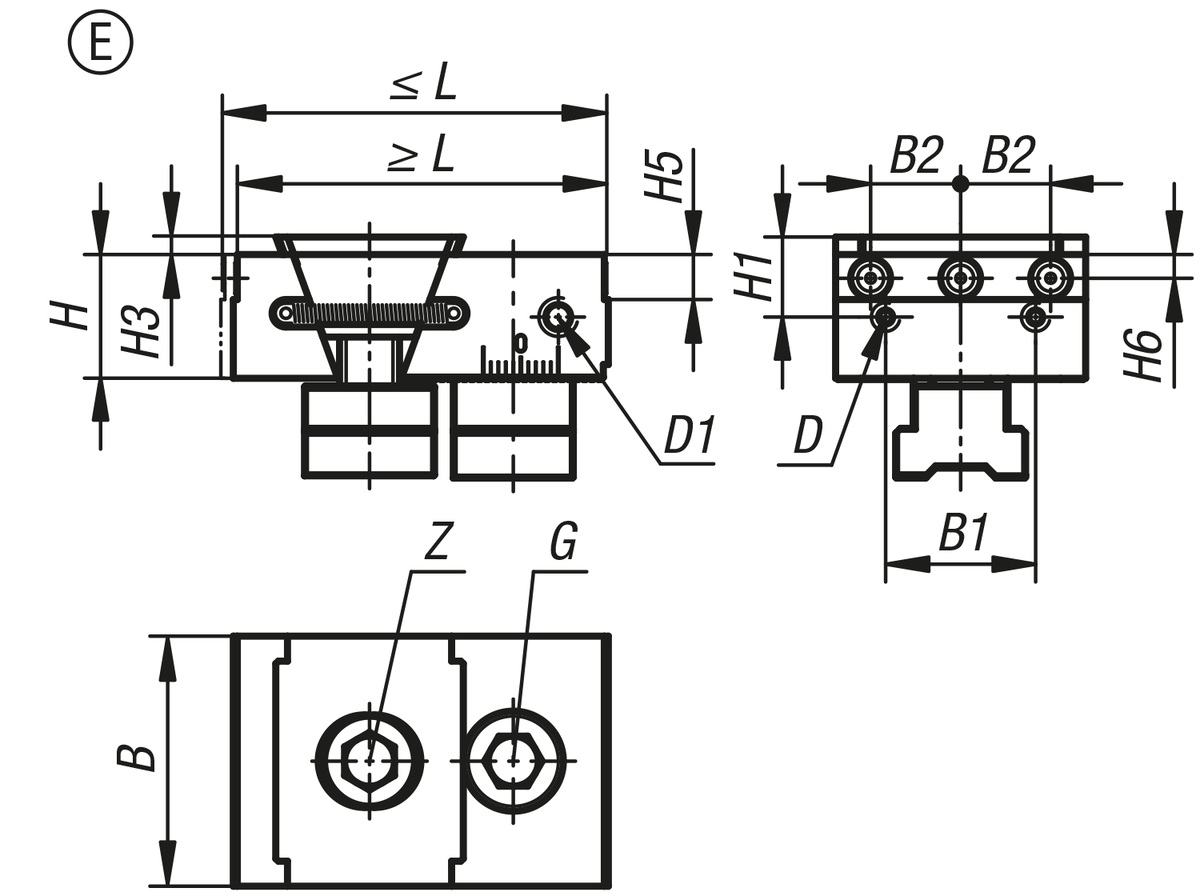

Zeichnungen

Keilspanner mit Festbacke für Mehrfach-Spannsystem, Form E, mit Spannpins

Artikelauswahl/-filter

BestellnummerFormL
min.
L
max.
B

HB1B2H1H3H4H5H6D
Innengewinde
G
Zylinderschraube
DIN 912
Z
Zylinderschraube
DIN 912
Spannkraft
max. kN
Anzieh-
drehmoment
max. Nm
CADZub.PreisBestellen
41501-05-0500512E74,580,55025301812,53,5594,75M5M12x30M12x253085 292.82 CHF
