        Spannschienen für Mehrfach-Spannsystem

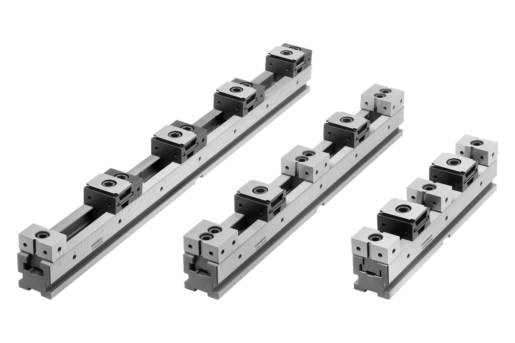

Artikelbeschreibung/Produktabbildungen

BeschreibungWerkstoff:Werkzeugstahl.Ausführung:gehärtet und geschliffen (HRC 55 ±2).Hinweis:Die Spannschienen können über verschiedene Schnittstellen befestigt werden.
1. Seitlicher Spannrand für Spannpratzen-Set. Spannpratzen können an beliebiger Position befestigt werden.
2. Durchgangsbohrungen für Zylinderschrauben nach DIN.
3. Aufnahmebohrungen Ø25H6 mm für die gängigen Nullpunkt-Spannsysteme mit Systemabständen von 100 mm.
4. Aufnahmebohrungen Ø16H6 mm für die Nullpunkt-Spannsysteme mit Systemabständen von 96 mm.
5. Drei Richtnuten mit 18H7 für T-Nutentische.
6. Passbohrungen Ø12F7 und Ø16F7 für Rastersysteme mit Lochabstand von 40 mm und 50 mm.Anwendung:Es können mehrere Spannschienen mit unterschiedlicher Länge hintereinander oder nebeneinander montiert werden. Durch die Präzisionsverzahnung ist ein sehr genaues Positionieren der Festbacken möglich. Durch die seitliche Skalierung an den Spannschienen, kann jede Position der Festbacken dokumentiert und im Wiederholfall identisch eingestellt werden. An den seitlichen Gewindebohrungen können Anschläge montiert werden.Vorteile:Universell und flexibel.
Für kleine und große Losgrößen.
Es können auch große Bauteile auf mehreren Spannschienen nebeneinander gespannt werden.Besonderheiten:

DownloadHier gibt es die Informationen gesammelt als PDF:

Suchen Sie CAD Daten? Diese finden Sie direkt in der Produkttabelle.

Datenblatt 41500 Spannschienen für Mehrfach-Spannsystem

613 kB

Technischer Hinweis Mehrfach-Spannsystem

1,9 MB

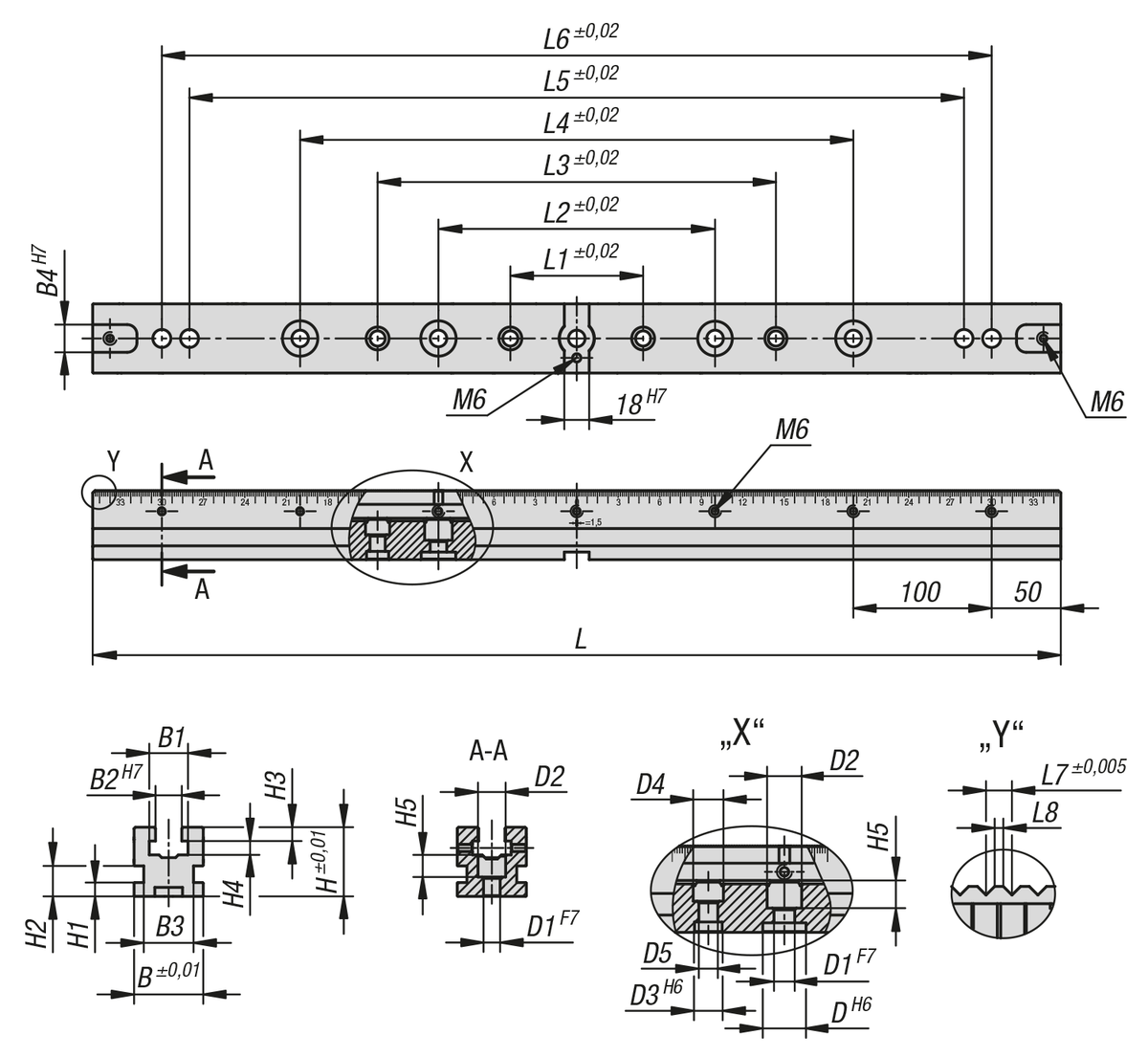

Zeichnungen

Artikelauswahl/-filter

Bestellnummer	passend für Systembreite	L	B	H	L1	L2	L3	L4	L5	L6	L7	L8	B1	B2	B3	B4	H1	H2	H3	H4	H5	D	D1	D2	D3	D4	D5	Preis
41500-050300	50	300	50	50	96	200	-	-	-	-	1,5	0,5	28	19	36	18	10	22	10	10	16	25	12	20	16	17,5	11	758.67 CHF
41500-050400	50	400	50	50	96	200	288	300	-	-	1,5	0,5	28	19	36	18	10	22	10	10	16	25	12	20	16	17,5	11	909.92 CHF
41500-050500	50	500	50	50	96	200	288	400	-	-	1,5	0,5	28	19	36	18	10	22	10	10	16	25	12	20	16	17,5	11	1'134.98 CHF
41500-050600	50	600	50	50	96	200	288	400	500	-	1,5	0,5	28	19	36	18	10	22	10	10	16	25	12	20	16	17,5	11	1'258.40 CHF
41500-050700	50	700	50	50	96	200	288	400	560	600	1,5	0,5	28	19	36	18	10	22	10	10	16	25	12	20	16	17,5	11	1'414.49 CHF
