Spannschienen kurz für Mehrfach-Spannsystem
41500-05

Spannschienen kurz für Mehrfach-Spannsystem

zurück

Artikelbeschreibung/Produktabbildungen

BeschreibungWerkstoff:Werkzeugstahl.Ausführung:gehärtet und geschliffen (HRC 55 ±2).Hinweis:Die Spannschienen können über verschiedene Schnittstellen befestigt werden.
1. Seitlicher Spannrand für Spannpratzen-Set. Spannpratzen können an beliebiger Position befestigt werden.
2. Durchgangsbohrungen für Zylinderschrauben nach DIN
3. Eine Richtnut mit 18H7 für T-Nutentische.
4. Passbohrungen Ø12F7 und Ø16F7 für Rastersysteme mit Lochabstand von 50 mm.
Anwendung:Mit den Spannschienen kurz, können Spannaufgaben mit geringem Platzbedarf umgesetzt werden. Durch die Präzisionsverzahnung ist ein sehr genaues Positionieren der Festbacken möglich. Durch die seitliche Skalierung an den Spannschienen, kann jede Position der Festbacken dokumentiert und im Wiederholfall identisch eingestellt werden. An den seitlichen Gewindebohrungen können Anschläge montiert werden.Vorteile:Universell und flexibel einsetzbar.
Mit mehreren kurzen Spannschienen können auch flexible Spannsituationen dargestellt werden.
Besonderheiten:
RoHS
DownloadHier gibt es die Informationen gesammelt als PDF:

Suchen Sie CAD Daten? Diese finden Sie direkt in der Produkttabelle.
 Datenblatt 41500-05 Spannschienen kurz für Mehrfach-Spannsystem 281 kB

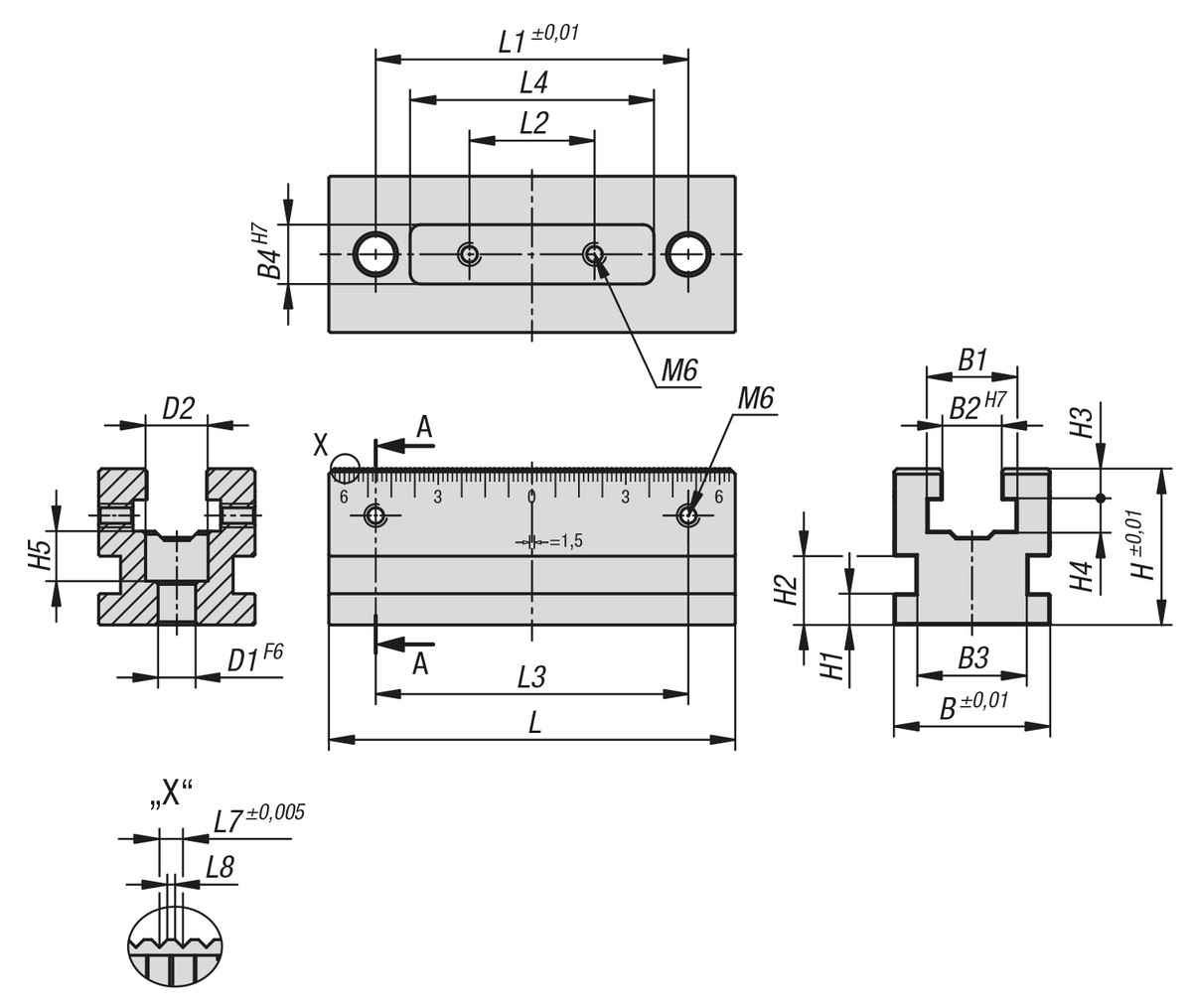

Zeichnungen

Spannschienen kurz für Mehrfach-Spannsystem

Artikelauswahl/-filter

Bestellnummerpassend für
Systembreite
LBHL1L2L3L4L7L8B1B2B3B4H1H2H3H4H5D1

D2CADZub.PreisBestellen
41500-05-05013050130505010040100771,50,52819361810221010161220353.93 CHF
