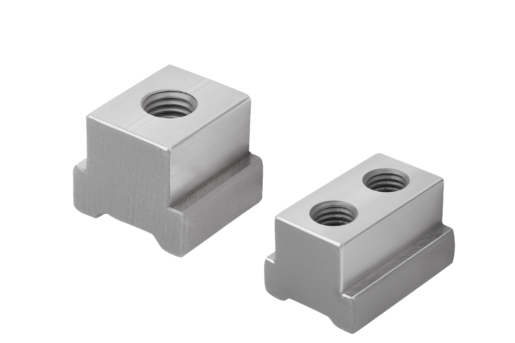

T-Nutenstein
für Keilspanner
Werkzeugstahl
vergütet und geschliffen
- Zum Spannen und Befestigen auf Spannschienen
- Geschliffene Führung in der Spannschiene
- Zusätzliche Führung der Festanschläge
- Passend zu Mehrfach-Spannsystem
Verkaufseinheit
14,45 CHF
zzgl. MwSt.
Ihrem Warenkorb hinzugefügt
Benennung
T-Nutenstein
Form
C
Ausführung 1
für Keilspanner
Material
Grundkörper
Werkzeugstahl
Oberfläche
Grundkörper
vergütet und geschliffen

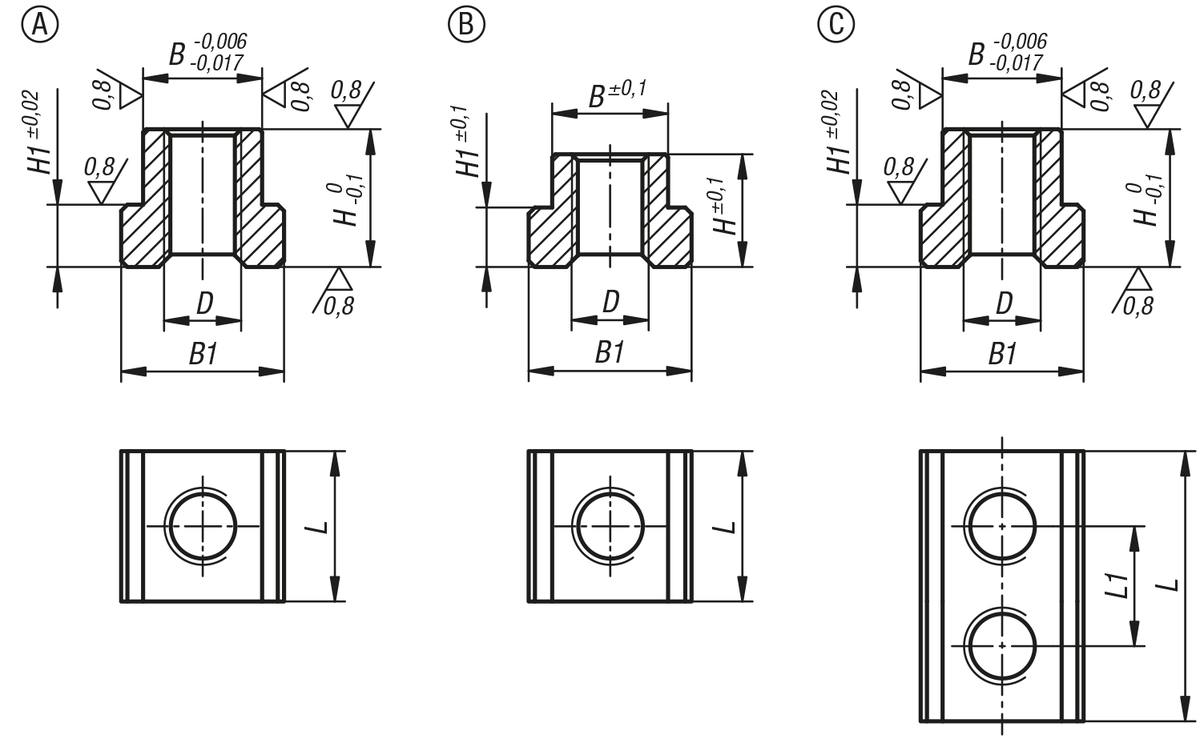

B=Breite
19
H=Höhe
22
L=Länge
36
B1
26
D
Innengewinde
M10
H1
9,95
L1
18
RoHS
true
passend für
Systembreite
50
Beschreibung
Werkstoff
Vergütungsstahl.
Ausführung
vergütet. Führungsflächen geschliffen (HRC 38).
Hinweis
T-Nutensteine sind abgestimmt auf das Mehrfach-Spannsystem.
Form A/C wird für Festanschläge verwendet.
Form B ist abgestimmt für das Betätigen des Spannkeiles der Keilspannsegmente.
Form A/C wird für Festanschläge verwendet.
Form B ist abgestimmt für das Betätigen des Spannkeiles der Keilspannsegmente.
Anwendung
Die T-Nutensteine werden in die Spannschiene an die entsprechende Position eingeschoben.
Mit der Zylinderschraube werden die T-Nutensteine mit den Festanschlägen und Keilspannsegmenten verschraubt.
Mit der Zylinderschraube werden die T-Nutensteine mit den Festanschlägen und Keilspannsegmenten verschraubt.
Vorteile
Bei Form A/C sehr geringes Führungsspiel der T-Nutensteine in den Spannschienen, dadurch werden die Festanschläge auch seitlich geführt.
