      - Ölstandsanzeiger mit elektrischer Ölstands- und Temperaturüberwachung, lange Ausführung

Artikelbeschreibung/Produktabbildungen

BeschreibungWerkstoff:Gehäuse Aluminium.
Röhre Polycarbonat.
Kappen Polyamid.
O-Ring und Flachdichtung Gummi (NBR).
Reflektor Kunststoff PVC.
Schwimmer Kunststoff.
Schrauben und Sechskantmuttern Stahl.Ausführung:Schauglas glasklar.
Reflektor weiß.
Schwimmer rot, mit Magnetelement.
Schrauben und Sechskantmuttern verzinkt.Hinweis:Mit den Ölstandsanzeigern kann der Füllstand nicht nur optisch angezeigt werden, sondern auch über einen REED-Schalter erfasst werden. Zusätzlich können die Ölstandsanzeiger ein elektrisches Signal ausgeben, wenn die Temperatur der Flüssigkeit im Inneren des Behälters die Schwelle von 70 °C erreicht.
Sobald das Schwimmerelement nach dem Schließen des Stromkreises an den eingestellten Mindestwert kommt, wird eine elektrisches Signal ausgegeben.
Der Sensor befindet sich am Gehäuse und ist in der Höhe entsprechend den Kontrollanforderungen des Niveaus verstellbar. Die Mindestangabe liegt etwa 35 mm von der Mitte der unteren Befestigungsschraube.
Standardmäßig ist der Reed-Schalter mit einem Schließerkontakt (NO) ausgestattet.
Die Temperaturüberwachung erfolgt über einen Temperaturschalter (Bimetall). Beim Erreichen der vorgegebenen Temperatur wird je nach Modell der Stromkreis durch den Sensor geschlossen (NO) oder geöffnet (NC).
Der maximale Druck beträgt 1 bar. Das maximale Anzugsdrehmoment der Befestigungsschrauben beträgt 5 Nm.

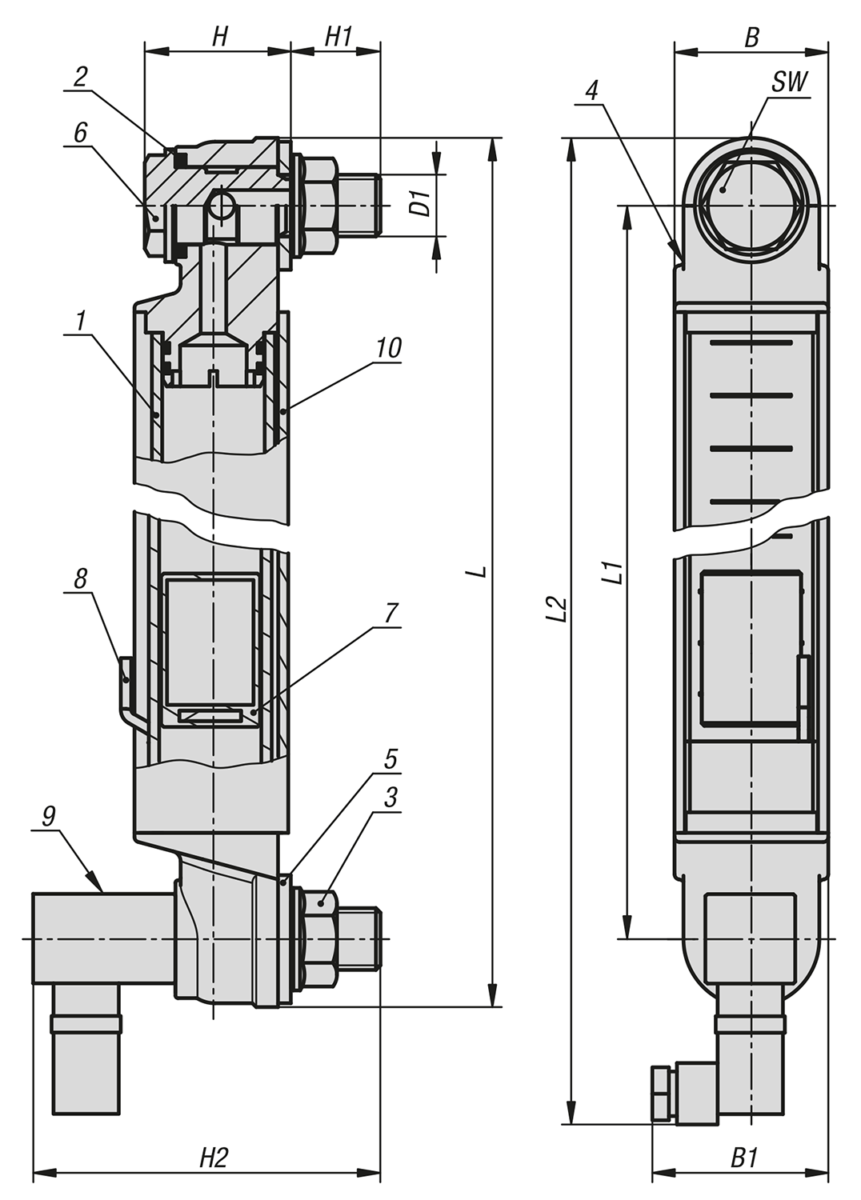

Das Schauglas weist eine gute mechanische Beständigkeit auf und ist verträglich gegen Mineralöl, Benzin, Schmiermittel, Petroleum, Lösungsmitteln und den meisten chemischen Mitteln. Der Kontakt mit alkoholischen Lösungen und mit heißem Wasser ist zu vermeiden.Montage:Die Befestigung des Ölstandsanzeigers erfolgt durch zwei Gewindebohrungen M12 oder alternativ über zwei Bohrungen Ø 12,2 mm (± 0,2 mm) mit Flanschmuttern. Achsabstand für die Befestigungsbohrungen = L1 ±0,5.Funktionen:Die Ölstandsmessung erfolgt über ein Schwimmerelement mit einem Magneten, das den elektrischen Kontakt beim Erreichen des Niveauschalters "REED" aktiviert. Fällt der Ölstand unter ein bestimmtes Niveau, kann dadurch ein elektrischer Impuls ausgegeben werden.Beachten:Starke Magnetfelder beeinträchtigen die Funktion.Zeichnungshinweis:

1) Schauglas
2) O-Ring
3) Flanschmutter M12
4) Kunststoff-Endkappe
5) Flachdichtung
6) Hohlschraube M12
7) Schwimmer mit Magnet
8) Reedschalter
9) Temperatursensor
10) Aluminiumgehäuse

Besonderheiten:

DownloadHier gibt es die Informationen gesammelt als PDF:

Suchen Sie CAD Daten? Diese finden Sie direkt in der Produkttabelle.

Datenblatt 28001-12 Ölstandsanzeiger mit elektrischer Ölstands- und Temperaturüberwachung, lange Ausführung

212 kB

Technischer Hinweis Ölstandsanzeiger

117 kB

Zeichnungen

Artikelauswahl/-filter

Bestellnummer	Ausführung 2	B	B1	D1	H	H1	H2	L	L1	L2	SW	Anzahl Befestigungsschrauben	Preis
28001-12-1300	NO	30	39	M12	30	16,5	80	326,6	300	358,3	17	2	225.63 CHF
28001-12-2300	NC	30	39	M12	30	16,5	80	326,6	300	358,3	17	2	225.63 CHF
28001-12-1400	NO	30	39	M12	30	16,5	80	426,6	400	458,3	17	2	229.80 CHF
28001-12-2400	NC	30	39	M12	30	16,5	80	426,6	400	458,3	17	2	229.80 CHF
28001-12-1500	NO	30	39	M12	30	16,5	80	526,6	500	558,3	17	2	233.97 CHF
28001-12-2500	NC	30	39	M12	30	16,5	80	526,6	500	558,3	17	2	233.97 CHF
