Beschreibung

Werkstoff
Gehäuse Aluminium.
Röhre Polycarbonat.
Kappen Polyamid.
O-Ring und Flachdichtung Gummi (NBR).
Reflektor Kunststoff PVC.
Schrauben und Sechskantmuttern Stahl.
Ausführung
Schauglas glasklar.
Reflektor weiß.
Schrauben und Sechskantmuttern verzinkt.
Hinweis
Zusätzlich zur optischen Kontrolle, können die Ölstandsanzeiger ein elektrisches Signal ausgeben, wenn die Temperatur der Flüssigkeit im Inneren des Behälters die Schwelle von 70 °C erreicht.
Die Temperaturüberwachung erfolgt über einen Temperaturschalter (Bimetall). Beim Erreichen der vorgegebenen Temperatur, wird je nach Modell der Stromkreis durch den Sensor geschlossen (NO) oder geöffnet (NC).
Der maximale Druck beträgt 1 bar. Das maximale Anzugsdrehmoment der Befestigungsschrauben beträgt 5 Nm.
Das Schauglas weist eine gute mechanische Beständigkeit auf und ist verträglich gegen Mineralöl, Benzin, Schmiermittel, Petroleum, Lösungsmitteln und den meisten chemischen Mitteln. Der Kontakt mit alkoholischen Lösungen und mit heißem Wasser ist zu vermeiden.
Temperaturbereich
Maximale Betriebstemperatur: 75 °C.
Montage
Die Befestigung des Ölstandsanzeigers erfolgt durch zwei Gewindebohrungen M12 oder alternativ über zwei Bohrungen Ø 12,2 mm (± 0,2 mm) mit Flanschmuttern. Achsabstand für die Befestigungsbohrungen = L1 ±0,5.

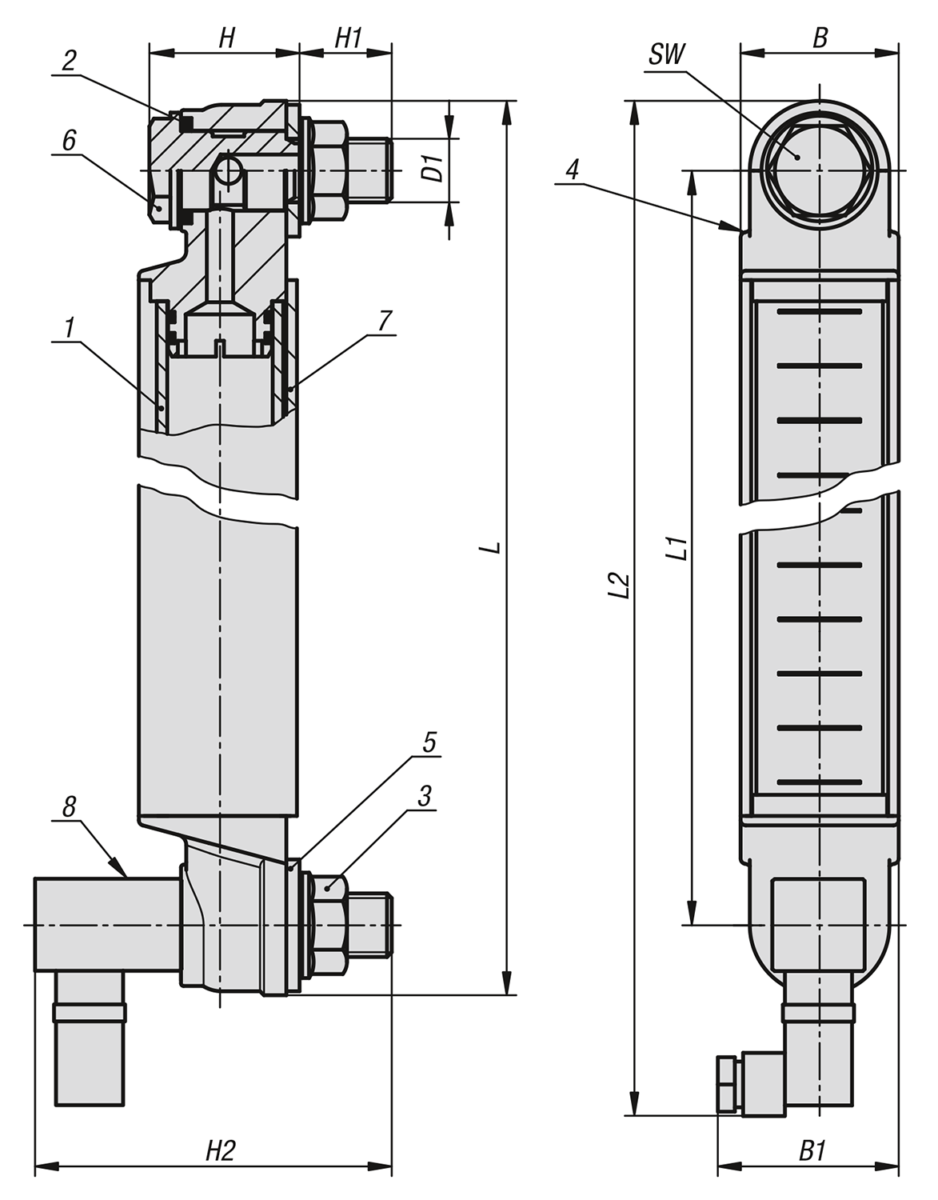

Zeichnungshinweis
1) Schauglas
2) O-Ring
3) Flanschmutter M12
4) Kunststoff-Endkappe
5) Flachdichtung
6) Hohlschraube M12
7) Aluminiumgehäuse
8) Temperatursensor
