Benennung

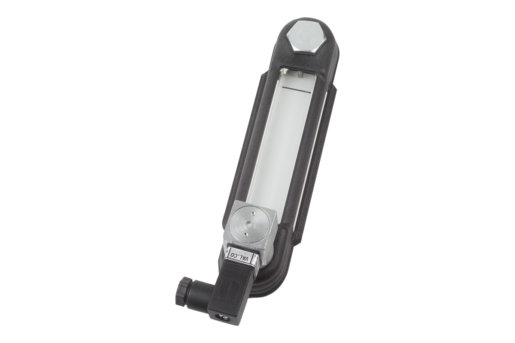

Ölstandsanzeiger
Ausführung 1
mit elektr.Temperaturüberwachung
Ausführung 2
NO
Material Grundkörper
Kunststoff
Material Komponente
Stahl
B=Breite
42
D1=Gewinde
M12
H=Höhe
21
L=Länge
164
N=Anzahl Befestigungsschrauben
2
SW=Schlüsselweite
19
B1
45
H1
21
H2
80
L1
127
L2
91
L3
75
L4
191

Beschreibung

Werkstoff
Gehäuse Thermoplast Polyamid glasfaserverstärkt.
Schauglas Thermoplast Polyamid.
O-Ring und Flachdichtung Gummi (NBR).
Reflektor Kunststoff PVC.
Schraube und Sechskantmutter Stahl.
Ausführung
Gehäuse schwarz.
Schauglas glasklar, hohe mechanische Festigkeit, alterungsbeständig.
Reflektor weiß.
Schraube und Sechskantmutter verzinkt.
Hinweis
Zusätzlich zur optischen Kontrolle, können die Ölstandsanzeiger ein elektrisches Signal ausgeben, wenn die Temperatur der Flüssigkeit im Inneren des Behälters die Schwelle von 70 °C erreicht.
Die Temperaturüberwachung erfolgt über einen Temperaturschalter (Bimetall). Beim Erreichen der vorgegebenen Temperatur wird je nach Modell der Stromkreis durch den Sensor geschlossen (NO) oder geöffnet (NC).
Das Schauglas besteht aus zwei transparenten Bauteilen, die nach dem Zusammenbau durch Ultraschall miteinander verschweißt werden. Dadurch ist eine Abdichtung um den ganzen Körper gewährleistet.
Der maximale Druck beträgt 1 bar. Das maximale Anzugsdrehmoment der Befestigungsschrauben beträgt 5 Nm.
Das Schauglas weist eine gute mechanische Beständigkeit auf und ist verträglich gegen Mineralöl, Benzin, Schmiermittel, Petroleum, Lösungsmitteln und den meisten chemischen Mitteln. Der Kontakt mit alkoholischen Lösungen und mit heißem Wasser ist zu vermeiden.
Temperaturbereich
Maximale Betriebstemperatur: 75 °C.
Montage
Die Befestigung des Ölstandsanzeigers erfolgt durch zwei Gewindebohrungen M12 oder alternativ über zwei Bohrungen Ø 12,2 mm (± 0,2 mm) mit Flanschmuttern. Achsabstand für die Befestigungsbohrungen = L1 ±0,3.

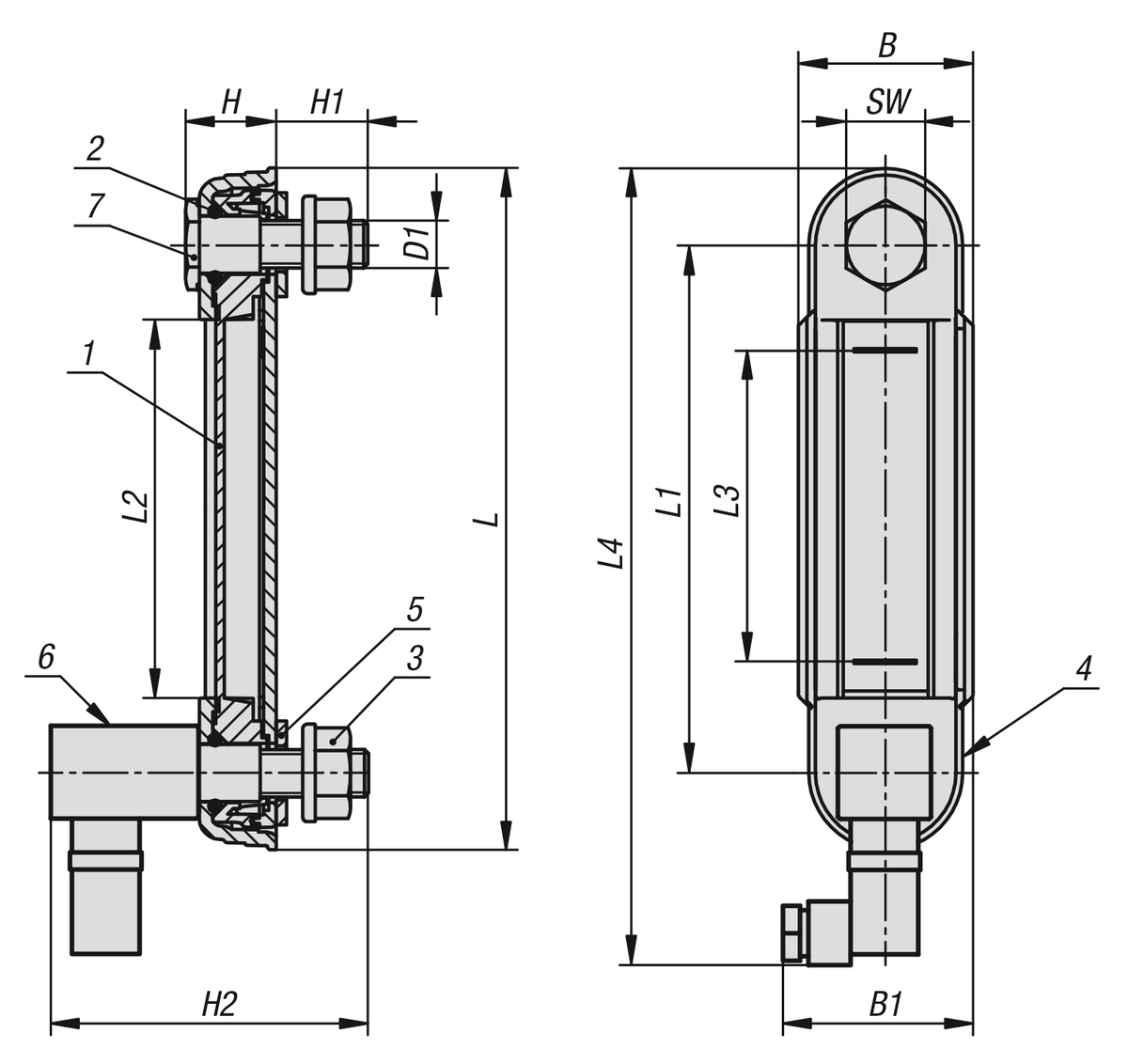

Zeichnungshinweis
1) Schauglas
2) O-Ring
3) Flanschmutter M12
4) Gehäuse
5) Flachdichtung
6) Temperatursensor
7) Hohlschraube M12
