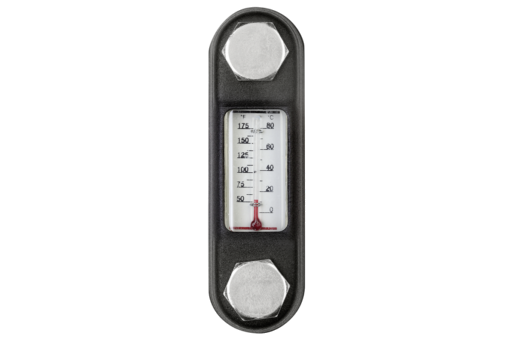

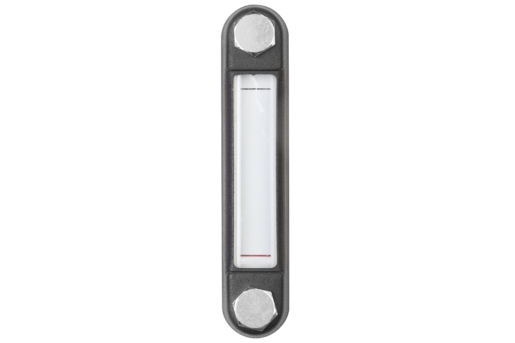

Ölstandsanzeiger
Stahl
- Anwendungsgebiete: Maschinenbau, Behälterbau, Fahrzeugbau
- Hohe mechanische Festigkeit
- Alterungsbeständig
- Temperaturbeständig bis 100 °C
46,17 CHF
zzgl. MwSt.
Ihrem Warenkorb hinzugefügt
Benennung
Ölstandsanzeiger
Form
B
Material Grundkörper
Stahl
B=Breite
34
D1=Gewinde
M12
H=Höhe
33
L=Länge
286
N=Anzahl Befestigungsschrauben
2
TS=Thermometerskala
0 - 100 °C / 50 - 200 °F
Form-Typ
mit Thermometer
H1
17
L1
254
L2
200
L3
178
Beschreibung
Werkstoff
Gehäuse Stahl.
Schauglas Thermoplast Polyamid.
O-Ring und Flachdichtung Gummi (NBR).
Reflektor Aluminium.
Schraube und Sechskantmutter Stahl.
Schauglas Thermoplast Polyamid.
O-Ring und Flachdichtung Gummi (NBR).
Reflektor Aluminium.
Schraube und Sechskantmutter Stahl.
Ausführung
Gehäuse schwarz lackiert.
Schauglas glasklar, hohe mechanische Festigkeit, alterungsbeständig, temperaturbeständig bei Öl bis 100 °C, bei Wasser bis 70 °C.
Reflektor weiß lackiert, Markierungsstriche bzw. Skala schwarz.
Schraube und Sechskantmutter verzinkt.
Schauglas glasklar, hohe mechanische Festigkeit, alterungsbeständig, temperaturbeständig bei Öl bis 100 °C, bei Wasser bis 70 °C.
Reflektor weiß lackiert, Markierungsstriche bzw. Skala schwarz.
Schraube und Sechskantmutter verzinkt.
Hinweis
Die Ölstandsanzeiger können entweder wie in der Zeichnung dargestellt oder direkt in Gewindebohrungen montiert werden. Achsabstand für die Befestigungsbohrungen = L1 ±0,5.
Die Ölstandsanzeiger sind für Tanks die ohne Druck arbeiten geeignet.
Maximale Betriebstemperatur: 100 °C.
Die Ölstandsanzeiger sind für Tanks die ohne Druck arbeiten geeignet.
Maximale Betriebstemperatur: 100 °C.
Zeichnungshinweis
1) Flachdichtung
2) O-Ring
2) O-Ring
