Entlüftungsschrauben

28034

Entlüftungsschrauben

Produkte
- Produktübersicht
  - Systeme und Komponenten für den Maschinen- und Anlagenbau
    - Ölstandsanzeiger Stopfen Verschlussschrauben Entlüftungsschrauben Ölmessstäbe Einfüllstutzen
      - Entlüftungsschrauben

Artikelbeschreibung/Produktabbildungen

Alle Artikel aufrufen/filtern

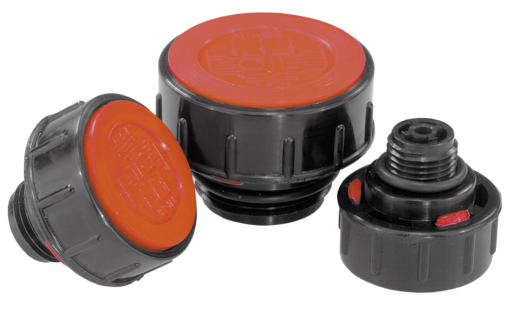

BeschreibungWerkstoff:Gehäuse, Deckel Thermoplast Polyamid 66.
Luftfilter (nur Form B) Polyurethan (PU-Schaum).
O-Ring Gummi (NBR).Ausführung:Gehäuse schwarz. Deckel rot. Filterfeinheit 60 µm.Hinweis:Der abnehmbare Deckel ermöglicht ein problemloses Reinigen des Luftfilters.

Form A: ohne Luftfilter
Form B: mit LuftfilterTemperaturbereich:Temperaturbeständig bei Öl bis 100 °C.Zeichnungshinweis:

1) Deckel
2) Luftfilter nur bei Form B
3) O-Ring

Besonderheiten:

RoHS

DownloadHier gibt es die Informationen gesammelt als PDF:

Suchen Sie CAD Daten? Diese finden Sie direkt in der Produkttabelle.

Datenblatt 28034 Entlüftungsschrauben

Zeichnungen (Gesamtübersicht)

Entlüftungsschrauben

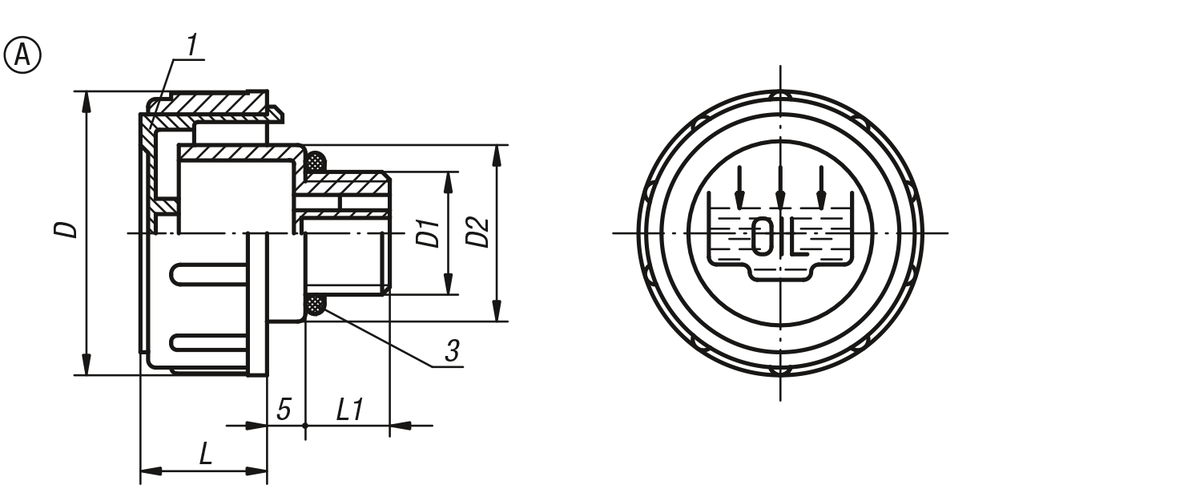

Entlüftungsschrauben Form A, ohne Luftfilter

Zeichnungen

Entlüftungsschrauben Form A, ohne Luftfilter

Artikelauswahl/-filter

Bestellnummer	Form	D	D1	D2	L	L1	CAD	Zub.	Preis	Bestellen
28034-136038	A	36	G3/8	23	17	11			1.86 CHF
28034-141012	A	41	G1/2	28	18	12			2.08 CHF
28034-147034	A	47	G3/4	33	17	12			2.44 CHF
28034-152100	A	52	G1	38	20	12			3.04 CHF
28034-163114	A	63	G1 1/4	49	23	13			3.95 CHF
28034-163112	A	63	G1 1/2	55	23	13,5			4.15 CHF
28034-1361615	A	36	M16x1,5	23	17	11			1.86 CHF
28034-1411815	A	41	M18x1,5	28	17,5	12			2.00 CHF
28034-1412015	A	41	M20x1,5	28	17,5	12			2.08 CHF
28034-1412215	A	41	M22x1,5	28	17,5	12			2.15 CHF

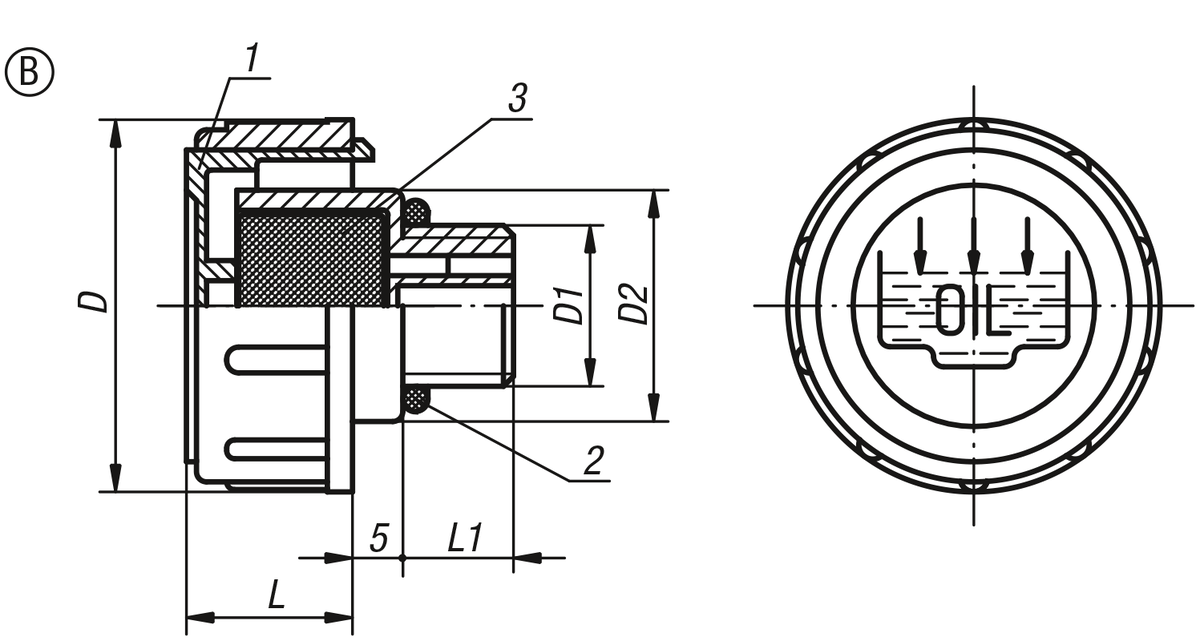

Entlüftungsschrauben Form B, mit Luftfilter

Zeichnungen

Entlüftungsschrauben Form B, mit Luftfilter

Artikelauswahl/-filter

Bestellnummer	Form	D	D1	D2	L	L1	CAD	Zub.	Preis	Bestellen
28034-236038	B	36	G3/8	23	17	11			2.16 CHF
28034-241012	B	41	G1/2	28	18	12			2.46 CHF
28034-247034	B	47	G3/4	33	17	12			2.75 CHF
28034-252100	B	52	G1	38	20	12			3.43 CHF
28034-263114	B	63	G1 1/4	49	23	13			4.35 CHF
28034-263112	B	63	G1 1/2	55	23	13,5			4.54 CHF
28034-2361615	B	36	M16x1,5	23	17	11			2.16 CHF
28034-2411815	B	41	M18x1,5	28	17,5	12			2.37 CHF
28034-2412015	B	41	M20x1,5	28	17,5	12			2.46 CHF
28034-2412215	B	41	M22x1,5	28	17,5	12			2.56 CHF
