Entlüftungsschraubenmit Ölmessstab

28054

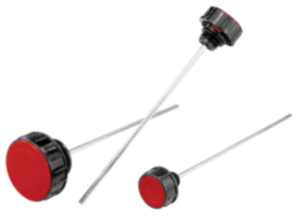

Entlüftungsschrauben mit Ölmessstab

Produkte
- Produktübersicht
  - Systeme und Komponenten für den Maschinen- und Anlagenbau
    - Ölstandsanzeiger Stopfen Verschlussschrauben Entlüftungsschrauben Ölmessstäbe Einfüllstutzen
      - Entlüftungsschrauben mit Ölmessstab

Artikelbeschreibung/Produktabbildungen

Alle Artikel aufrufen/filtern

BeschreibungWerkstoff:Gehäuse, Deckel Thermoplast Polyamid 66.
Luftfilter Polyurethan (PU-Schaum).
Ölmessstab Zink.
O-Ring Gummi (NBR), 70 Shore.Ausführung:Gehäuse schwarz.
Deckel rot.
Filterfeinheit 50 µm.
Ölmessstab phosphatiert.Hinweis:Der abnehmbare Deckel ermöglicht ein problemloses Reinigen des Luftfilters.

Form A: ohne Luftfilter

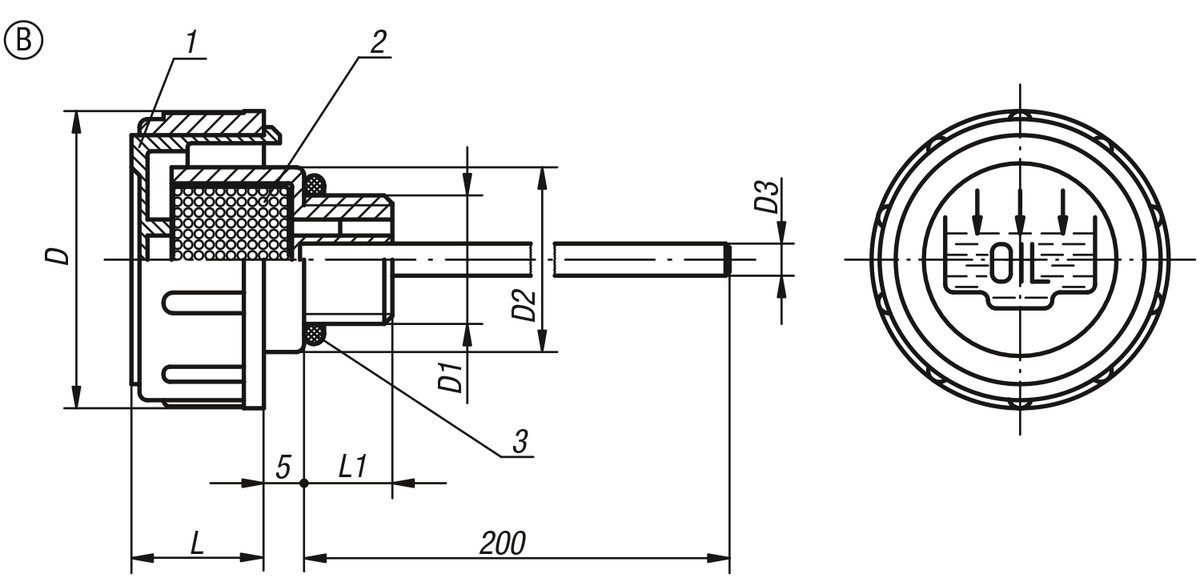

Form B: mit LuftfilterTemperaturbereich:Temperaturbeständig bei Öl bis 100 °C.Auf Anfrage:Min-Max-Markierungskerben.Zeichnungshinweis:

1) Deckel
2) Luftfilter nur bei Form B
3) O-Ring

Besonderheiten:

RoHS

DownloadHier gibt es die Informationen gesammelt als PDF:

Suchen Sie CAD Daten? Diese finden Sie direkt in der Produkttabelle.

Datenblatt 28054 Entlüftungsschraubenmit Ölmessstab

Zeichnungen (Gesamtübersicht)

Entlüftungsschraubenmit Ölmessstab

Entlüftungsschrauben mit Ölmessstab Form A, ohne Luftfilter

Zeichnungen

Entlüftungsschrauben mit Ölmessstab Form A, ohne Luftfilter

Artikelauswahl/-filter

Bestellnummer	Form	D	D1	D2	D3	L	L1	CAD	Zub.	Preis	Bestellen
28054-136038	A	36	G3/8	23	4	17	11			2.63 CHF
28054-141012	A	41	G1/2	28	4	18	12			2.82 CHF
28054-147034	A	47	G3/4	33	5	17	12			3.54 CHF
28054-152100	A	52	G1	38	5	20	12			3.82 CHF
28054-163114	A	63	G1 1/4	49	5	23	13			4.96 CHF
28054-163112	A	63	G1 1/2	55	5	23	13,5			4.98 CHF
28054-1361615	A	36	M16x1,5	23	4	17	11			2.63 CHF
28054-1411815	A	41	M18x1,5	28	4	17,5	12			2.64 CHF
28054-1412015	A	41	M20x1,5	28	4	17,5	12			2.82 CHF
28054-1412215	A	41	M22x1,5	28	4	17,5	12			2.83 CHF

Entlüftungsschrauben mit Ölmessstab Form B, mit Luftfilter

Zeichnungen

Entlüftungsschrauben mit Ölmessstab Form B, mit Luftfilter

Artikelauswahl/-filter

Bestellnummer	Form	D	D1	D2	D3	L	L1	CAD	Zub.	Preis	Bestellen
28054-236038	B	36	G3/8	23	4	17	11			2.97 CHF
28054-241012	B	41	G1/2	28	4	18	12			3.23 CHF
28054-247034	B	47	G3/4	33	5	17	12			3.54 CHF
28054-252100	B	52	G1	38	5	20	12			4.18 CHF
28054-263114	B	63	G1 1/4	49	5	23	13			5.09 CHF
28054-263112	B	63	G1 1/2	55	5	23	13,5			5.31 CHF
28054-2361615	B	36	M16x1,5	23	4	17	11			2.97 CHF
28054-2411815	B	41	M18x1,5	28	4	17,5	12			3.09 CHF
28054-2412015	B	41	M20x1,5	28	4	17,5	12			3.23 CHF
28054-2412215	B	41	M22x1,5	28	4	17,5	12			3.27 CHF
