Benennung

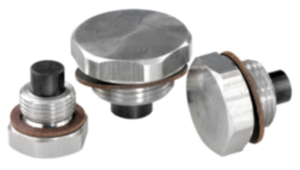

Verschlussschraube
Ausführung 1
ohne Entlüftung
Ausführung 2
mit Magnet
Material Grundkörper
Aluminium
Oberfläche Grundkörper
blank
D1=Durchmesser/Gewinde
G1/4
D=Außendurchmesser
21
Befestigungsart
einschrauben
D2
5
L
7
L1
10
L2
6
SW
19

Beschreibung

Werkstoff
Aluminium. Dauermagnet Ferrit.
Ausführung
blank. Flachdichtung asbestfrei.
Hinweis
Die magnetische Wirkung der Verschlussschrauben zieht Eisenpartikel im Öl an.
Eine Montage der Verschlussschraube in Bodennähe beugt Beschädigungen an mechanischen Komponenten wie bspw. Pumpen vor.

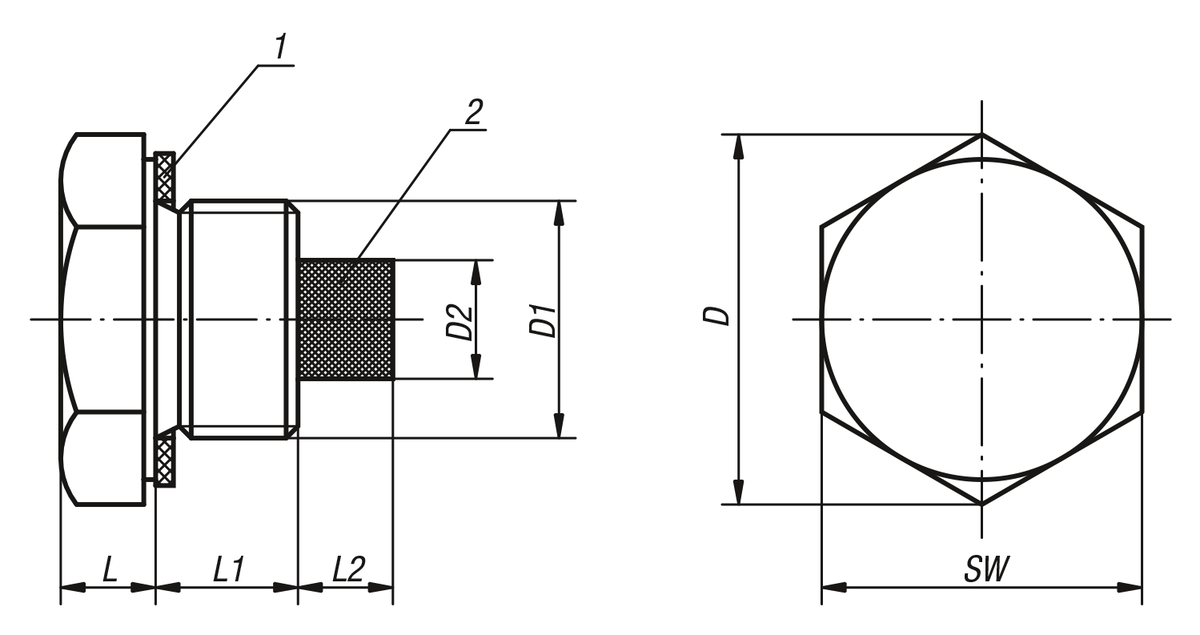

Zeichnungshinweis
1) Flachdichtung
2) Magnet
