Verschlussschrauben mit Ölmessstab

28029

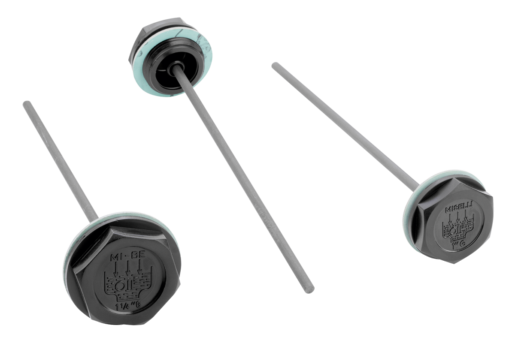

Verschlussschrauben mit Ölmessstab

Produkte
- Produktübersicht
  - Systeme und Komponenten für den Maschinen- und Anlagenbau
    - Ölstandsanzeiger Stopfen Verschlussschrauben Entlüftungsschrauben Ölmessstäbe Einfüllstutzen
      - Verschlussschrauben mit Ölmessstab

Artikelbeschreibung/Produktabbildungen

BeschreibungWerkstoff:Thermoplast, Polyamid 66.
Ölmessstab Stahl, zinkphosphatiert.Ausführung:Flachdichtung asbestfrei.Hinweis:Die Form B hat eine Entlüftungsbohrung seitlich am Sechskantkopf mit einem Bohrungsdurchmesser von 2 bis 3,5mm, abhängig von der Größe der Verschlussschraube.Temperaturbereich:Temperaturbeständig bei Öl bis 100 °C.Zeichnungshinweis:

1) Flachdichtung
2) Entlüftungsbohrung nur bei Form B

Besonderheiten:

RoHS

DownloadHier gibt es die Informationen gesammelt als PDF:

Suchen Sie CAD Daten? Diese finden Sie direkt in der Produkttabelle.

Datenblatt 28029 Verschlussschrauben mit Ölmessstab

Zeichnungen (Gesamtübersicht)

Verschlussschrauben mit Ölmessstab

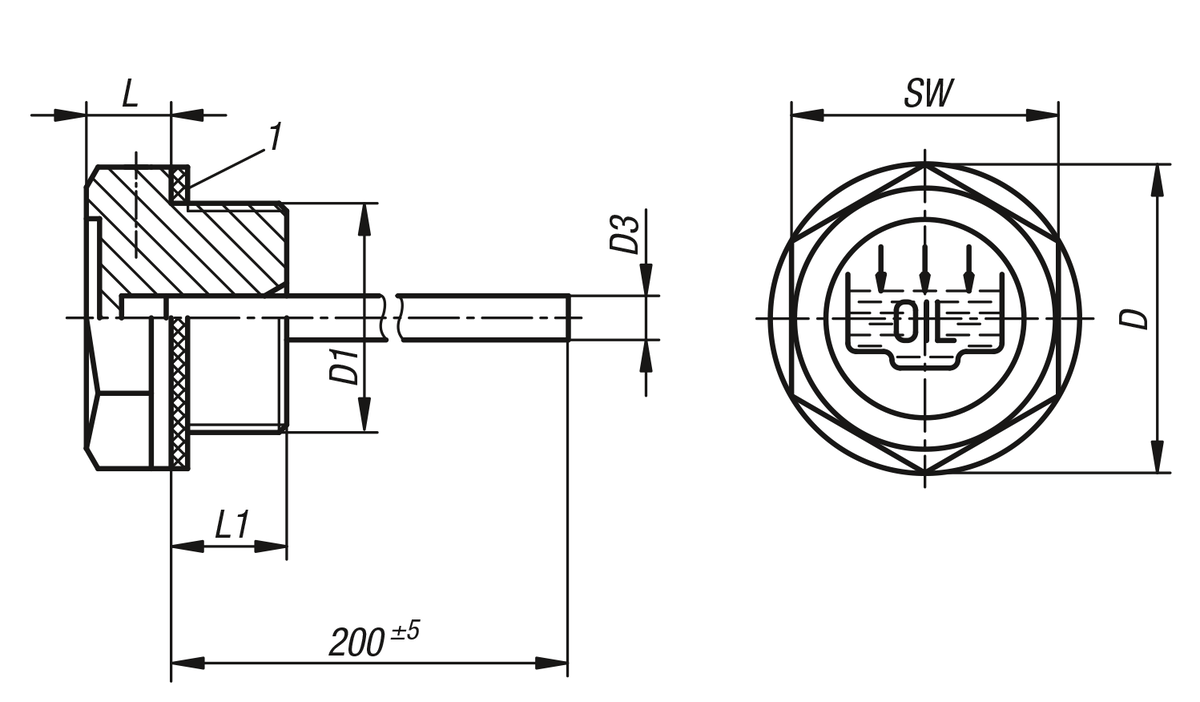

Verschlussschrauben mit Ölmessstab, Form A

Zeichnungen

Verschlussschrauben mit Ölmessstab, Form A

Artikelauswahl/-filter

Bestellnummer	Form	D	D1	D3	L	L1	SW	CAD	Zub.	Preis	Bestellen
28029-119014	A	19	G1/4	4	7	9	17			1.67 CHF
28029-122038	A	22	G3/8	4	7,5	10	18			1.71 CHF
28029-128012	A	28	G1/2	4	7,5	11	24			1.84 CHF
28029-134034	A	34	G3/4	5	9	11	30			2.24 CHF
28029-142100	A	42	G1	5	10,5	12	36			2.70 CHF
28029-151114	A	51	G1 1/4	5	12	13,5	42			3.61 CHF
28029-1191415	A	19	M14X1,5	4	7	9	17			1.84 CHF
28029-1211615	A	21	M16X1,5	4	7,5	10	18			2.01 CHF
28029-1261815	A	26	M18X1,5	4	7,5	10	21			2.12 CHF
28029-1282015	A	28	M20X1,5	4	8	10	24			2.15 CHF
28029-1282215	A	28	M22X1,5	4	8	11	24			2.17 CHF

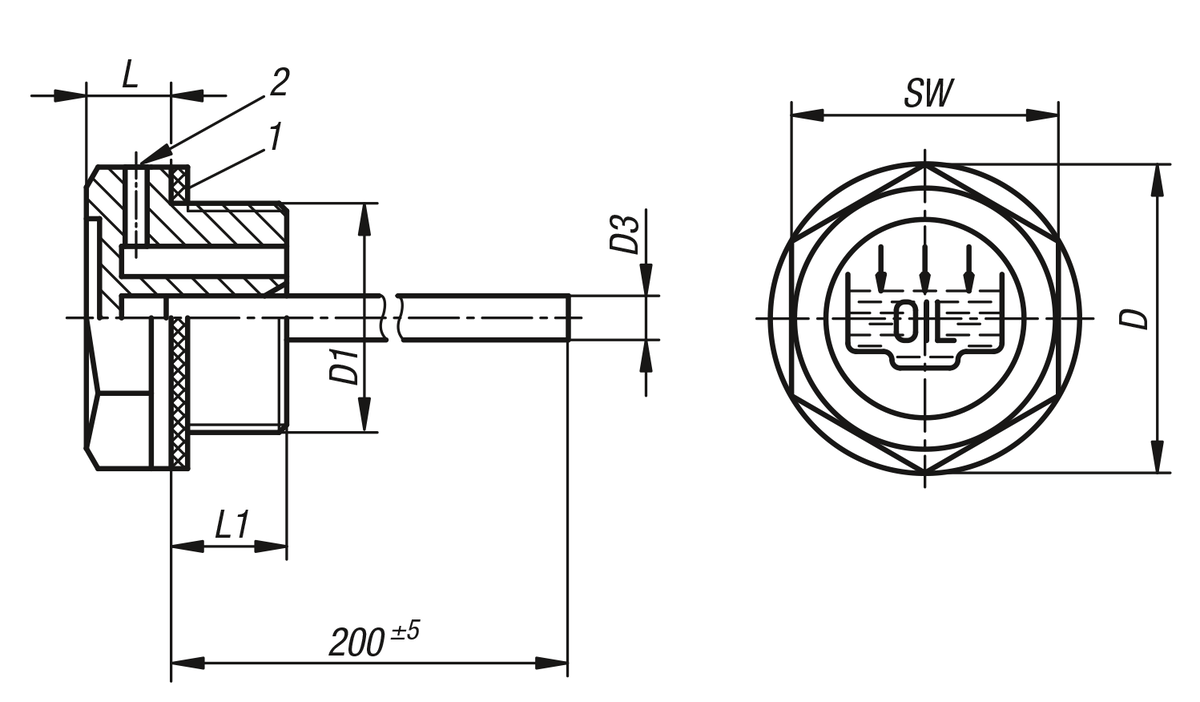

Verschlussschrauben mit Ölmessstab, Form B

Zeichnungen

Verschlussschrauben mit Ölmessstab, Form B

Artikelauswahl/-filter

Bestellnummer	Form	D	D1	D3	L	L1	SW	CAD	Zub.	Preis	Bestellen
28029-219014	B	19	G1/4	4	7	9	17			1.71 CHF
28029-222038	B	22	G3/8	4	7,5	10	18			1.74 CHF
28029-228012	B	28	G1/2	4	7,5	11	24			1.90 CHF
28029-234034	B	34	G3/4	5	9	11	30			2.31 CHF
28029-242100	B	42	G1	5	10,5	12	36			2.99 CHF
28029-251114	B	51	G1 1/4	5	12	13,5	42			3.86 CHF
28029-2191415	B	19	M14X1,5	4	7	9	17			2.12 CHF
28029-2211615	B	21	M16X1,5	4	7,5	10	18			2.31 CHF
28029-2261815	B	26	M18X1,5	4	7,5	10	21			2.40 CHF
28029-2282015	B	28	M20X1,5	4	8	10	24			2.46 CHF
