Verschlussschrauben mit Bund und Außensechskant DIN 910

zurück

Produkte
- Produktübersicht
  - Systeme und Komponenten für den Maschinen- und Anlagenbau
    - Ölstandsanzeiger Stopfen Verschlussschrauben Entlüftungsschrauben Ölmessstäbe Einfüllstutzen
      - Verschlussschrauben mit Bund und Außensechskant DIN 910

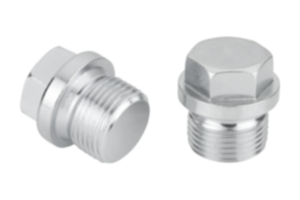

Artikelbeschreibung/Produktabbildungen

BeschreibungWerkstoff:Stahl.Ausführung:verzinkt.Hinweis:Verschlussschrauben mit Bund und Außensechskant zum Verschließen von Bohrungen mit zylindrischem Innengewinde.Besonderheiten:

DownloadHier gibt es die Informationen gesammelt als PDF:

Suchen Sie CAD Daten? Diese finden Sie direkt in der Produkttabelle.

Datenblatt 28016 Verschlussschrauben mit Bund und Außensechskant DIN 910

163 kB

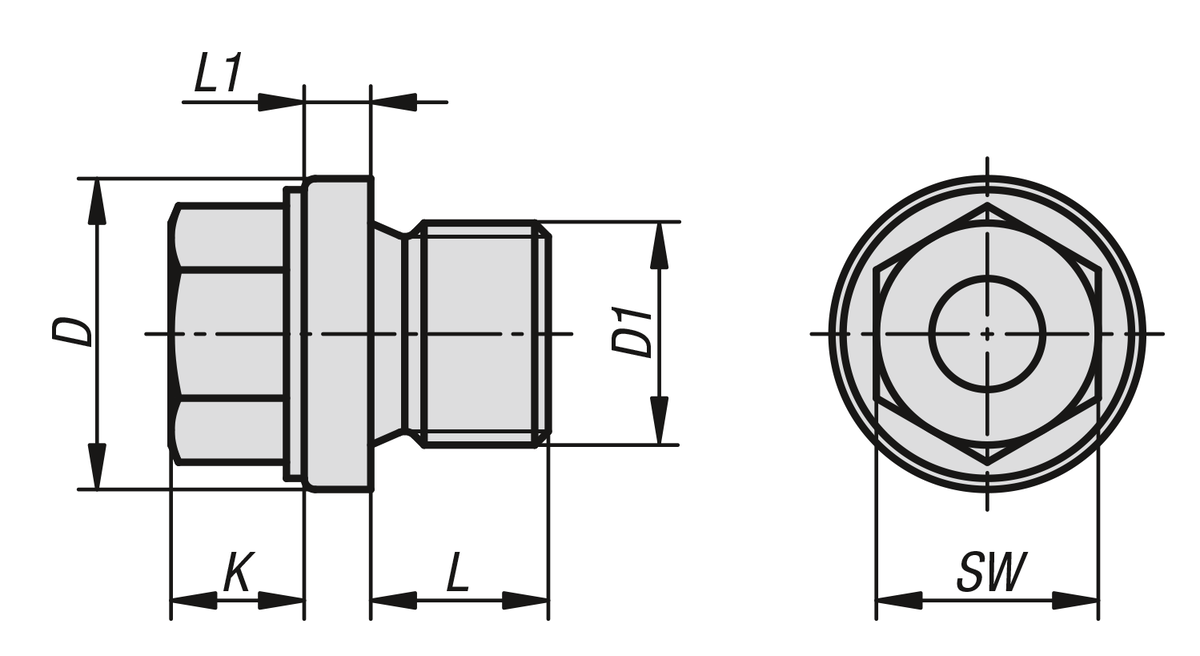

Zeichnungen

Artikelauswahl/-filter

Bestellnummer	D	D1	K	L	L1	SW	Preis
28016-101010	14	M10X1	6	8	3	10	0.80 CHF
28016-101215	17	M12X1,5	6	12	3	13	1.01 CHF
28016-101415	19	M14X1,5	6	12	3	13	1.06 CHF
28016-101615	21	M16X1,5	6	12	3	17	1.33 CHF
28016-101815	23	M18X1,5	8	12	4	17	1.67 CHF
28016-102015	25	M20X1,5	8	14	4	19	1.84 CHF
28016-102215	27	M22X1,5	8	14	4	19	2.07 CHF
28016-102415	29	M24X1,5	9	14	4	22	2.95 CHF
28016-102615	31	M26X1,5	10	16	4	24	3.45 CHF
28016-102720	32	M27X2	10	16	4	24	3.53 CHF
28016-103015	36	M30X1,5	10	16	4	24	4.13 CHF
28016-103320	39	M33X2	11	16	5	27	5.08 CHF
28016-103615	42	M36X1,5	11	16	5	27	7.82 CHF
28016-104215	49	M42X1,5	12	16	5	30	9.64 CHF
28016-104220	49	M42X2	12	16	5	30	9.64 CHF
28016-104815	55	M48X1,5	12	16	5	30	13.66 CHF
28016-104820	55	M48X2	12	16	5	30	13.67 CHF
28016-10018	14	G1/8	6	8	3	10	0.79 CHF
28016-10014	18	G1/4	6	12	3	13	1.06 CHF
28016-10038	22	G3/8	6	12	3	17	1.29 CHF
28016-10012	26	G1/2	8	14	4	19	1.89 CHF
28016-10034	32	G3/4	10	16	4	24	3.30 CHF
28016-10100	39	G1	11	16	5	27	4.31 CHF
28016-10114	49	G1 1/4	12	16	5	30	9.55 CHF
28016-10112	55	G1 1/2	12	16	5	30	12.38 CHF
