Verschlussschrauben mit Bund und Innensechskant DIN 908

zurück

Produkte
- Produktübersicht
  - Systeme und Komponenten für den Maschinen- und Anlagenbau
    - Ölstandsanzeiger Stopfen Verschlussschrauben Entlüftungsschrauben Ölmessstäbe Einfüllstutzen
      - Verschlussschrauben mit Bund und Innensechskant DIN 908

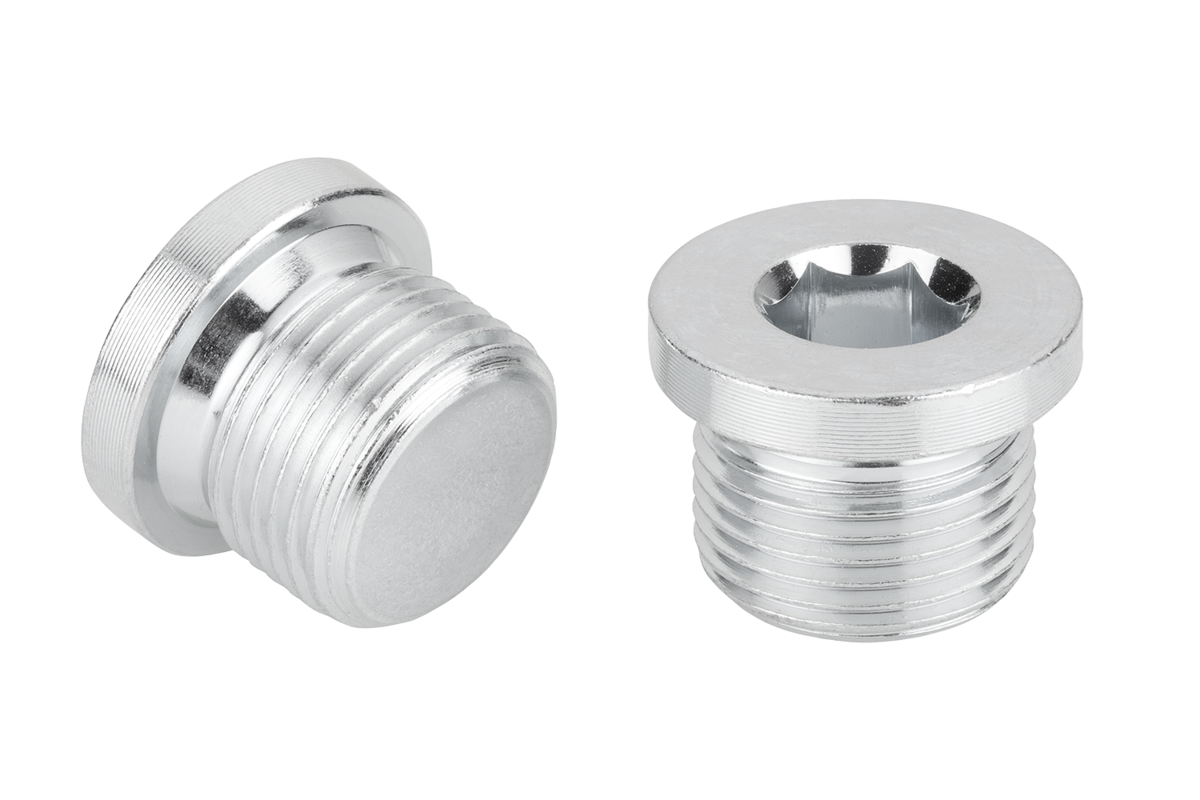

Artikelbeschreibung/Produktabbildungen

BeschreibungWerkstoff:Stahl.Ausführung:verzinkt.Hinweis:Verschlussschrauben mit Bund und Innensechskant zum Verschließen von Bohrungen mit zylindrischem Innengewinde.Besonderheiten:

DownloadHier gibt es die Informationen gesammelt als PDF:

Suchen Sie CAD Daten? Diese finden Sie direkt in der Produkttabelle.

Datenblatt 28014 Verschlussschrauben mit Bund und Innensechskant DIN 908

165 kB

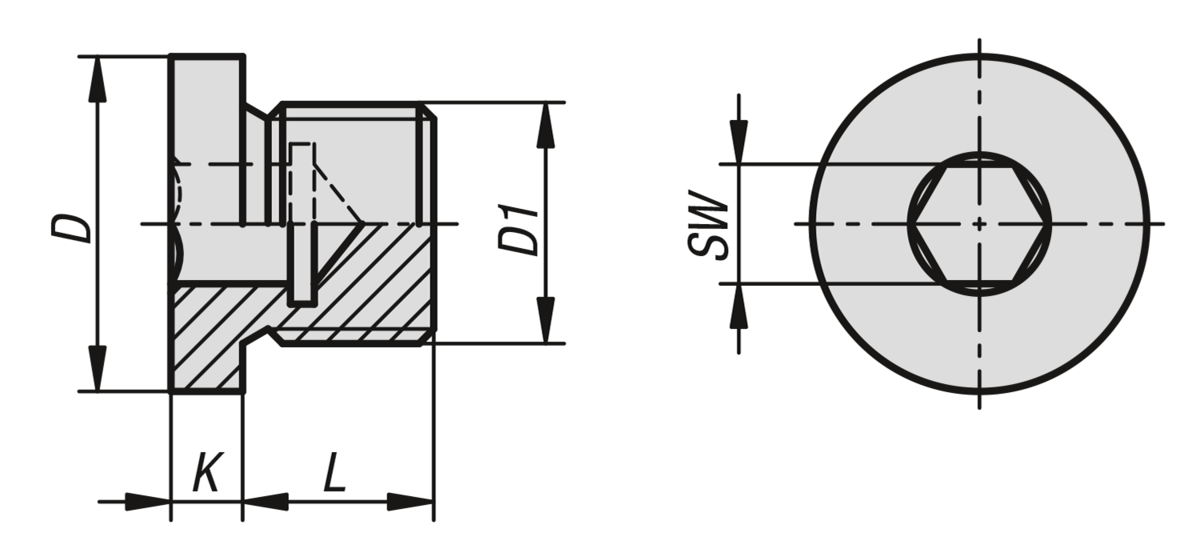

Zeichnungen

Artikelauswahl/-filter

Bestellnummer	D	D1	K	L	SW	Preis
28014-100810	12	M8x1	3	8	4	0.32 CHF
28014-101010	14	M10X1	3	8	5	0.34 CHF
28014-101215	17	M12X1,5	3	12	6	0.50 CHF
28014-101415	19	M14X1,5	3	12	6	0.59 CHF
28014-101615	21	M16X1,5	3	12	8	0.70 CHF
28014-101815	23	M18X1,5	4	12	8	0.94 CHF
28014-102015	25	M20X1,5	4	14	10	1.18 CHF
28014-102215	27	M22X1,5	4	14	10	1.38 CHF
28014-102415	29	M24X1,5	4	14	12	1.57 CHF
28014-102615	31	M26X1,5	4	16	12	1.97 CHF
28014-102720	32	M27X2	4	16	12	2.10 CHF
28014-103015	36	M30X1,5	4	16	17	2.39 CHF
28014-103320	39	M33X2	5	16	17	2.92 CHF
28014-103615	42	M36X1,5	5	16	19	4.15 CHF
28014-104215	49	M42X1,5	5	16	22	5.84 CHF
28014-104220	49	M42X2	5	16	22	5.84 CHF
28014-104815	55	M48X1,5	5	16	24	8.62 CHF
28014-104820	55	M48X2	5	16	24	9.88 CHF
28014-10018	14	G1/8	3	8	5	0.33 CHF
28014-10014	18	G1/4	3	12	6	0.56 CHF
28014-10038	22	G3/8	3	12	8	0.81 CHF
28014-10012	26	G1/2	4	14	10	1.23 CHF
28014-10034	32	G3/4	4	16	12	2.08 CHF
28014-10100	39	G1	5	16	17	2.83 CHF
28014-10114	49	G1 1/4	5	16	22	5.81 CHF
28014-10112	55	G1 1/2	5	16	24	9.75 CHF
