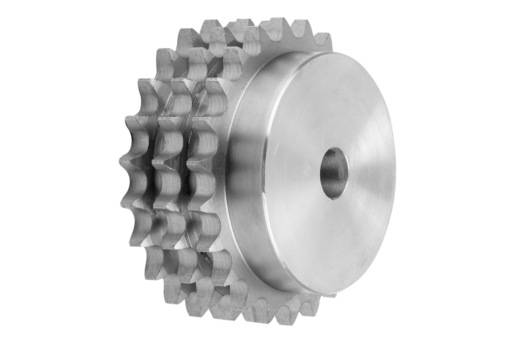

Kettenräder dreifach 3/4" x 7/16" DIN ISO 606
 22254

Kettenräder dreifach 3/4" x 7/16" DIN ISO 606

 zurück

Artikelbeschreibung/Produktabbildungen
BeschreibungWerkstoff:Stahl C45.Ausführung:blank, nicht gehärtet.Hinweis:Kettenräder mit einseitiger Nabe für Rollenketten nach DIN ISO 606.
Die Kettenräder besitzen eine Zentrierbohrung bzw. sind vorgebohrt (dies kann fertigungstechnisch variieren). Aus diesem Grund ist das in der Tabelle angegebene Maß D3 max. der maximale Wert der Bohrung mit dem die Kettenräder geliefert werden. Diese Vorbohrung / Zentrierbohrung kann kundenseitig mit einer Passbohrung, Passbohrung mit Nut oder einer Gewindebohrung versehen werden. Alternativ können kundenseitig auch Buchsen eingesetzt werden um den Durchmesser zu verringern.Besonderheiten:
RoHS
DownloadHier gibt es die Informationen gesammelt als PDF:

Suchen Sie CAD Daten? Diese finden Sie direkt in der Produkttabelle.
Datenblatt 22254 Kettenräder dreifach 3/4" x 7/16" DIN ISO 606 299 kB

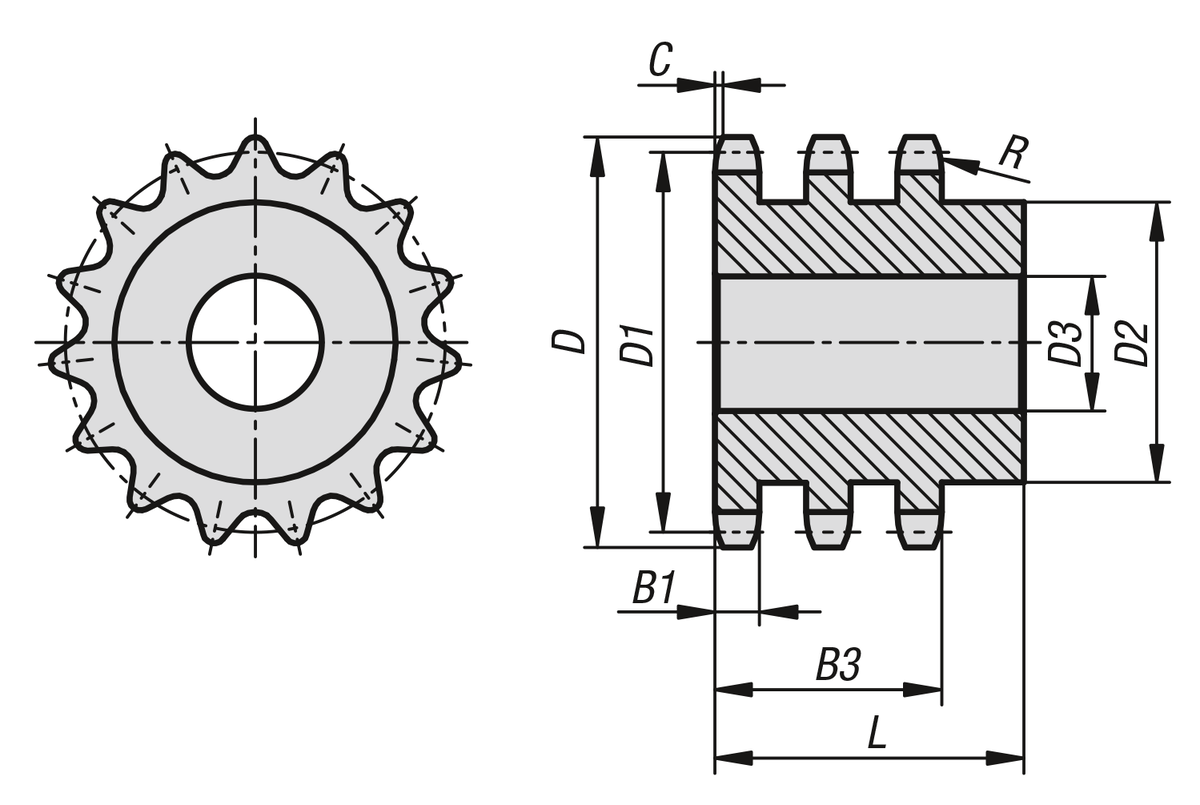

Zeichnungen

Kettenräder dreifach 3/4" x 7/16" DIN ISO 606

Artikelauswahl/-filter
Bestellnummer

ISO-Nr.Teilung
Zoll		Teilung
mm		Zähnezahl

DD1D2D3
max.		B1B3LCRCADZub.PreisBestellen
22254-3034071600812 B-33/4 x 7/1619,05 x 11,6885849,78311610,849,865219 11.23 CHF
22254-3034071600912 B-33/4 x 7/1619,05 x 11,68963,955,7371610,849,865219 14.65 CHF
22254-3034071601012 B-33/4 x 7/1619,05 x 11,681069,861,64421610,849,865219 17.92 CHF
22254-3034071601112 B-33/4 x 7/1619,05 x 11,681175,867,61472010,849,870219 19.49 CHF
22254-3034071601212 B-33/4 x 7/1619,05 x 11,681281,873,6532010,849,870219 21.76 CHF
22254-3034071601312 B-33/4 x 7/1619,05 x 11,681387,879,59592010,849,870219 24.94 CHF
22254-3034071601412 B-33/4 x 7/1619,05 x 11,681493,885,61652010,849,870219 28.74 CHF
22254-3034071601512 B-33/4 x 7/1619,05 x 11,681599,891,63712010,849,870219 30.26 CHF
22254-3034071601612 B-33/4 x 7/1619,05 x 11,6816105,897,65772010,849,870219 33.44 CHF
22254-3034071601712 B-33/4 x 7/1619,05 x 11,6817111,9103,67832010,849,870219 38.19 CHF
22254-3034071601812 B-33/4 x 7/1619,05 x 11,6818117,9109,71892010,849,870219 44.41 CHF
22254-3034071601912 B-33/4 x 7/1619,05 x 11,6819123,9115,75952010,849,870219 47.86 CHF
22254-3034071602012 B-33/4 x 7/1619,05 x 11,6820130121,781002010,849,870219 51.38 CHF
22254-3034071602112 B-33/4 x 7/1619,05 x 11,6821136127,821002010,849,870219 56.49 CHF
22254-3034071602212 B-33/4 x 7/1619,05 x 11,6822142133,861002010,849,870219 61.84 CHF
22254-3034071602312 B-33/4 x 7/1619,05 x 11,6823148,1139,91102010,849,870219 67.17 CHF
22254-3034071602412 B-33/4 x 7/1619,05 x 11,6824154,1145,941102010,849,870219 73.16 CHF
22254-3034071602512 B-33/4 x 7/1619,05 x 11,6825160,21521202010,849,870219 79.29 CHF
22254-3034071602612 B-33/4 x 7/1619,05 x 11,6826166,2158,041202010,849,870219 83.89 CHF
22254-3034071602712 B-33/4 x 7/1619,05 x 11,6827172,3164,091202010,849,870219 89.25 CHF
22254-3034071602812 B-33/4 x 7/1619,05 x 11,6828178,3170,131202010,849,870219 94.11 CHF
22254-3034071602912 B-33/4 x 7/1619,05 x 11,6829184,4176,191202010,849,870219 99.70 CHF
22254-3034071603012 B-33/4 x 7/1619,05 x 11,6830190,4182,251202010,849,870219 105.56 CHF
22254-3034071603112 B-33/4 x 7/1619,05 x 11,6831196,5188,311302510,849,870219 113.37 CHF
22254-3034071603212 B-33/4 x 7/1619,05 x 11,6832202,5194,351302510,849,870219 120.86 CHF
22254-3034071603312 B-33/4 x 7/1619,05 x 11,6833208,6200,41302510,849,870219 126.84 CHF
22254-3034071603412 B-33/4 x 7/1619,05 x 11,6834214,6206,461302510,849,870219 132.44 CHF
22254-3034071603512 B-33/4 x 7/1619,05 x 11,6835220,7212,521302510,849,870219 139.36 CHF
22254-3034071603612 B-33/4 x 7/1619,05 x 11,6836226,8218,581302510,849,870219 145.52 CHF
22254-3034071603712 B-33/4 x 7/1619,05 x 11,6837232,8224,641302510,849,870219 152.43 CHF
22254-3034071603812 B-33/4 x 7/1619,05 x 11,6838238,9230,691302510,849,870219 159.61 CHF
22254-3034071603912 B-33/4 x 7/1619,05 x 11,6839244,9236,751302510,849,870219 167.33 CHF
22254-3034071604012 B-33/4 x 7/1619,05 x 11,6840251242,811302510,849,870219 175.01 CHF
22254-3034071604512 B-33/4 x 7/1619,05 x 11,6845283,2273,11402510,849,872219 237.20 CHF
22254-3034071605012 B-33/4 x 7/1619,05 x 11,6850313,5303,391402510,849,872219 285.25 CHF
22254-3034071605712 B-33/4 x 7/1619,05 x 11,6857355,9345,811403010,849,875219 373.82 CHF
22254-3034071606012 B-33/4 x 7/1619,05 x 11,6860374,1363,991403010,849,875219 403.57 CHF
22254-3034071607612 B-33/4 x 7/1619,05 x 11,6876471,1460,991503010,849,875219 706.29 CHF
22254-3034071609512 B-33/4 x 7/1619,05 x 11,6895586,2576,171503010,849,875219 1'091.42 CHF
