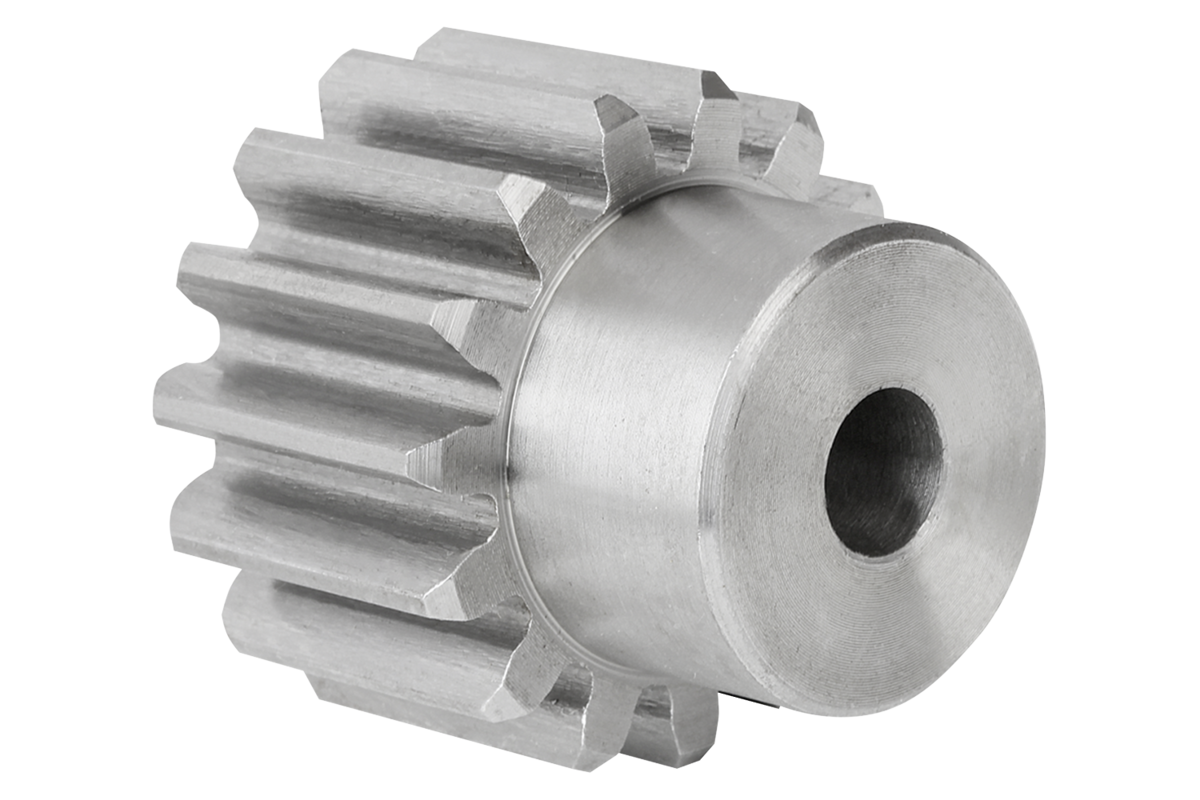

Stirnzahnräder Stahl, Modul 6 Verzahnung gefräst, gerade verzahnt, Eingriffswinkel 20°
 22400

Stirnzahnräder Stahl, Modul 6 Verzahnung gefräst, gerade...

 zurück

Artikelbeschreibung/Produktabbildungen

 Alle Artikel aufrufen/filtern
BeschreibungWerkstoff:Stahl 1.0503 (C45).Ausführung:Verzahnung gefräst, gerade verzahnt.
Eingriffswinkel 20°, blank.Hinweis:Bis 25 Zähne mit einseitiger Nabe, ab 28 Zähne als Scheibe. Die Stirnzahnräder besitzen eine Zentrierbohrung, bzw. sind vorgebohrt.Zeichnungshinweis:

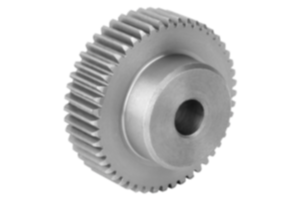

Form A: mit Nabe
Form B: ohne Nabe
Besonderheiten:
RoHS
DownloadHier gibt es die Informationen gesammelt als PDF:

Suchen Sie CAD Daten? Diese finden Sie direkt in der Produkttabelle.
Datenblatt 22400 Stirnzahnräder Stahl, Modul 6 Verzahnung gefräst, gerade verzahnt, Eingriffswinkel 20° 199 kB

Zeichnungen (Gesamtübersicht)

Stirnzahnräder Stahl, Modul 6 Verzahnung gefräst, gerade verzahnt, Eingriffswinkel 20°

Stirnzahnräder Stahl, Modul 6 Verzahnung gefräst, gerade verzahnt, Eingriffswinkel 20°,
Form A, mit Nabe

 mehr Info

Zeichnungen
Stirnzahnräder Stahl, Modul 6 Verzahnung gefräst, gerade verzahnt, Eingriffswinkel 20°, Form A, mit Nabe

Artikelauswahl/-filter
BestellnummerFormB

DD1D2
max.		D3LZähnezahl

CADZub.PreisBestellen
22400-0160600012A60847220548012 49.27 CHF
22400-0160600013A60907820608013 64.74 CHF
22400-0160600015A601029020708015 73.06 CHF
22400-0160600016A601089520758016 79.39 CHF
22400-0160600018A6012010820808018 85.68 CHF
22400-0160600020A6013212020908020 79.64 CHF
22400-0160600024A60156144251108024 101.08 CHF
22400-0160600025A60162150251108025 118.83 CHF

Stirnzahnräder Stahl, Modul 6 Verzahnung gefräst, gerade verzahnt, Eingriffswinkel 20°,
Form B, ohne Nabe

 mehr Info

Zeichnungen
Stirnzahnräder Stahl, Modul 6 Verzahnung gefräst, gerade verzahnt, Eingriffswinkel 20°, Form B, ohne Nabe

Artikelauswahl/-filter
BestellnummerFormB

DD1D2
max.		ModulZähnezahl

CADZub.PreisBestellen
22400-0260600028B6018016825628 99.58 CHF
22400-0260600030B6019218025630 104.95 CHF
22400-0260600032B6020419225632 117.95 CHF
22400-0260600035B6022221025635 162.43 CHF
22400-0260600038B6024022825638 165.75 CHF
22400-0260600040B6025224025640 169.54 CHF
