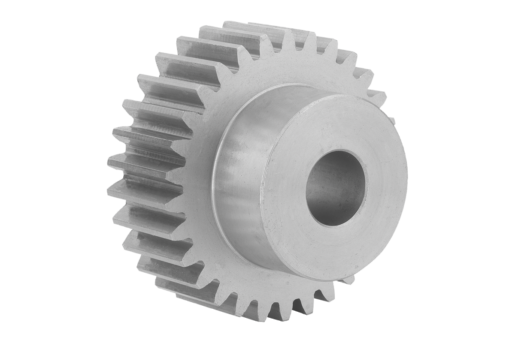

Stirnzahnräder aus Edelstahl, Modul 1,5 Verzahnung gefräst, gerade verzahnt, Eingriffswinkel 20°
22400-20

Stirnzahnräder aus Edelstahl, Modul 1,5 Verzahnung gefräst,...

zurück

Artikelbeschreibung/Produktabbildungen

Alle Artikel aufrufen/filtern
BeschreibungWerkstoff:Edelstahl 1.4305.Ausführung:Verzahnung gefräst, gerade verzahnt.
Eingriffswinkel 20°, blank.
Hinweis:Bis 70 Zähne mit einseitiger Nabe, ab 80 Zähne als Scheibe. Die Stirnzahnräder besitzen eine Zentrierbohrung bzw. sind vorgebohrt (dies kann fertigungstechnisch variieren). Aus diesem Grund ist das in der Tabelle angegebene Maß D2 max. der maximale Wert der Bohrung mit dem die Stirnzahnräder geliefert werden. Diese Vorbohrung / Zentrierbohrung kann kundenseitig mit einer Passbohrung, Passbohrung mit Nut oder einer Gewindebohrung versehen werden. Alternativ können kundenseitig auch Buchsen eingesetzt werden um den Durchmesser zu verringern.Zeichnungshinweis:
Form A: mit Nabe
Form B: ohne Nabe
Besonderheiten:
EdelstahlRoHS
DownloadHier gibt es die Informationen gesammelt als PDF:

Suchen Sie CAD Daten? Diese finden Sie direkt in der Produkttabelle.
 Datenblatt 22400-20 Stirnzahnräder aus Edelstahl, Modul 1,5 Verzahnung gefräst, gerade verzahnt, Eingriffswinkel 20° 278 kB

Zeichnungen (Gesamtübersicht)

Stirnzahnräder aus Edelstahl, Modul 1,5 Verzahnung gefräst, gerade verzahnt, Eingriffswinkel 20°

Stirnzahnräder aus Edelstahl, Modul 1,5
Verzahnung gefräst, gerade verzahnt, Eingriffswinkel 20°, Form A, mit Nabe

mehr Info

Zeichnungen

Stirnzahnräder aus Edelstahl, Modul 1,5
Verzahnung gefräst, gerade verzahnt, Eingriffswinkel 20°, Form A, mit Nabe

Artikelauswahl/-filter

BestellnummerFormForm-TypModulZähnezahl

B

DD1D2
max.
D3LCADZub.PreisBestellen
22400-20-1115170012Amit Nabe1,51217211881430 24.65 CHF
22400-20-1115170013Amit Nabe1,5131722,519,581530 24.67 CHF
22400-20-1115170014Amit Nabe1,51417242181730 25.30 CHF
22400-20-1115170015Amit Nabe1,5151725,522,581830 25.92 CHF
22400-20-1115170018Amit Nabe1,51817302782030 28.16 CHF
22400-20-1115170020Amit Nabe1,52017333082530 31.02 CHF
22400-20-1115170024Amit Nabe1,524173936102530 35.37 CHF
22400-20-1115170025Amit Nabe1,5251740,537,5102530 36.37 CHF
22400-20-1115170030Amit Nabe1,530174845123030 41.37 CHF
22400-20-1115170040Amit Nabe1,540176360124030 49.82 CHF
22400-20-1115170050Amit Nabe1,550177875145030 63.20 CHF
22400-20-1115170060Amit Nabe1,560179390166030 74.86 CHF
22400-20-1115170070Amit Nabe1,57017108105167030 95.62 CHF

Stirnzahnräder aus Edelstahl, Modul 1,5
Verzahnung gefräst, gerade verzahnt, Eingriffswinkel 20°, Form B, ohne Nabe

mehr Info

Zeichnungen

Stirnzahnräder aus Edelstahl, Modul 1,5
Verzahnung gefräst, gerade verzahnt, Eingriffswinkel 20°, Form B, ohne Nabe

Artikelauswahl/-filter

BestellnummerFormForm-TypModulZähnezahl

B

DD1D2
max.
CADZub.PreisBestellen
22400-20-1215170080Bohne Nabe1,5801712312016 116.61 CHF
22400-20-1215170120Bohne Nabe1,51201718318016 305.84 CHF
