        Stirnzahnräder aus Edelstahl, Modul 1,5 Verzahnung gefräst, gerade verzahnt, Eingriffswinkel 20°

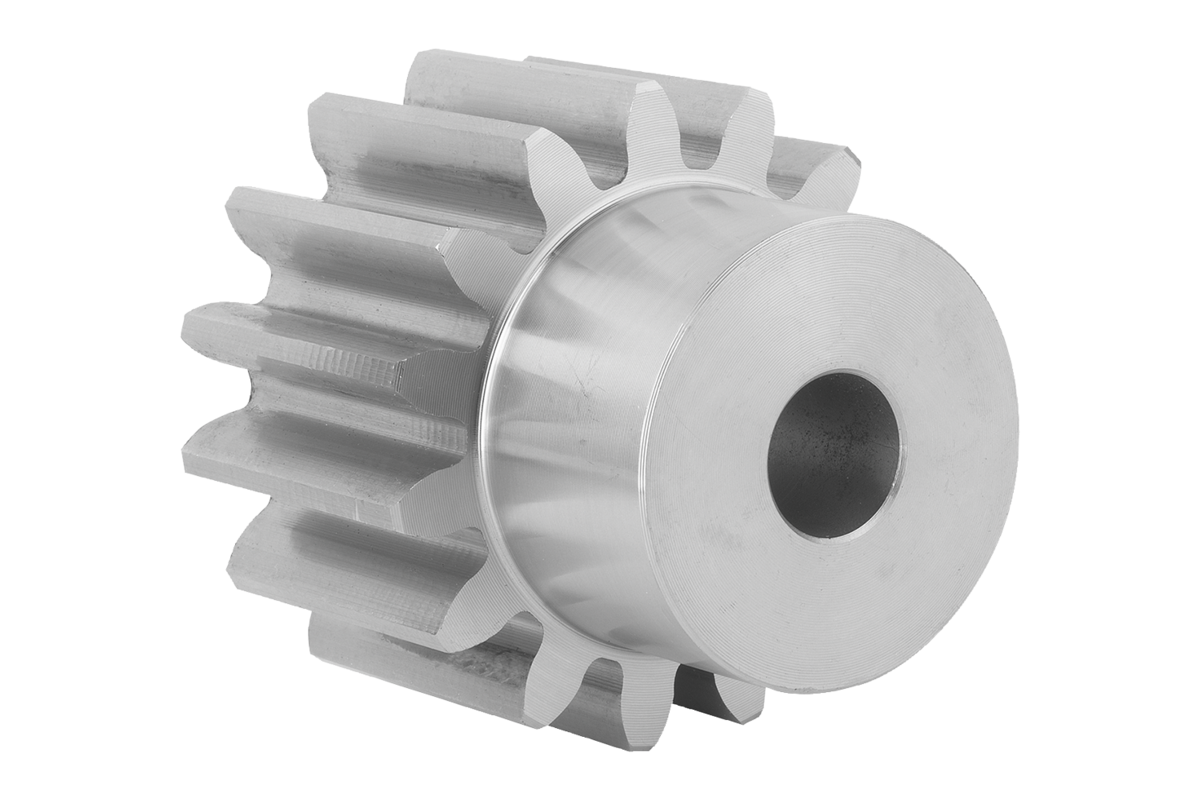

        Stirnzahnräder aus Edelstahl, Modul 1,5 Verzahnung gefräst, gerade verzahnt, Eingriffswinkel 20°, Form A, mit Nabe

Artikelbeschreibung/Produktabbildungen

BeschreibungWerkstoff:Edelstahl 1.4305.Ausführung:Verzahnung gefräst, gerade verzahnt.
Eingriffswinkel 20°, blank.Hinweis:Die Stirnzahnräder besitzen eine Zentrierbohrung bzw. sind vorgebohrt (dies kann fertigungstechnisch variieren). Aus diesem Grund ist das in der Tabelle angegebene Maß D2 max. der maximale Wert der Bohrung mit dem die Stirnzahnräder geliefert werden. Diese Vorbohrung / Zentrierbohrung kann kundenseitig mit einer Passbohrung, Passbohrung mit Nut oder einer Gewindebohrung versehen werden. Alternativ können kundenseitig auch Buchsen eingesetzt werden um den Durchmesser zu verringern.Zeichnungshinweis:

Form A: mit Nabe
Form B: ohne Nabe

Besonderheiten:

DownloadHier gibt es die Informationen gesammelt als PDF:

Suchen Sie CAD Daten? Diese finden Sie direkt in der Produkttabelle.

Datenblatt 22400-20_A Stirnzahnräder aus Edelstahl, Modul 1,5 Verzahnung gefräst, gerade verzahnt, Eingriffswinkel 20°, Form A, mit Nabe

284 kB

Zeichnungen

Artikelauswahl/-filter

Bestellnummer	Form	Form-Typ	Modul	Zähnezahl	B	D	D1	D2 max.	D3	L	Preis
22400-20-1115170012	A	mit Nabe	1,5	12	17	21	18	8	14	30	26.58 CHF
22400-20-1115170013	A	mit Nabe	1,5	13	17	22,5	19,5	8	15	30	26.60 CHF
22400-20-1115170014	A	mit Nabe	1,5	14	17	24	21	8	17	30	27.27 CHF
22400-20-1115170015	A	mit Nabe	1,5	15	17	25,5	22,5	8	18	30	27.94 CHF
22400-20-1115170018	A	mit Nabe	1,5	18	17	30	27	8	20	30	30.36 CHF
22400-20-1115170020	A	mit Nabe	1,5	20	17	33	30	8	25	30	33.44 CHF
22400-20-1115170024	A	mit Nabe	1,5	24	17	39	36	10	25	30	38.13 CHF
22400-20-1115170025	A	mit Nabe	1,5	25	17	40,5	37,5	10	25	30	39.20 CHF
22400-20-1115170030	A	mit Nabe	1,5	30	17	48	45	12	30	30	44.59 CHF
22400-20-1115170040	A	mit Nabe	1,5	40	17	63	60	12	40	30	53.70 CHF
22400-20-1115170050	A	mit Nabe	1,5	50	17	78	75	14	50	30	68.12 CHF
22400-20-1115170060	A	mit Nabe	1,5	60	17	93	90	16	60	30	80.70 CHF
22400-20-1115170070	A	mit Nabe	1,5	70	17	108	105	16	70	30	103.08 CHF
