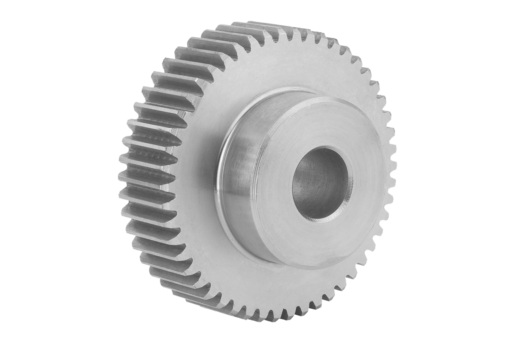

Stirnzahnräder aus Edelstahl, Modul 1
Verzahnung gefräst, gerade verzahnt, Eingriffswinkel 20°, Form A, mit Nabe
22400-20_A

Stirnzahnräder aus Edelstahl, Modul 1 Verzahnung gefräst,...

zurück

Artikelbeschreibung/Produktabbildungen

BeschreibungWerkstoff:Edelstahl 1.4305.Ausführung:Verzahnung gefräst, gerade verzahnt.
Eingriffswinkel 20°, blank.
Hinweis:Die Stirnzahnräder besitzen eine Zentrierbohrung bzw. sind vorgebohrt (dies kann fertigungstechnisch variieren). Aus diesem Grund ist das in der Tabelle angegebene Maß D2 max. der maximale Wert der Bohrung mit dem die Stirnzahnräder geliefert werden. Diese Vorbohrung / Zentrierbohrung kann kundenseitig mit einer Passbohrung, Passbohrung mit Nut oder einer Gewindebohrung versehen werden. Alternativ können kundenseitig auch Buchsen eingesetzt werden um den Durchmesser zu verringern.Zeichnungshinweis:
Form A: mit Nabe
Form B: ohne Nabe
Besonderheiten:
EdelstahlRoHS
DownloadHier gibt es die Informationen gesammelt als PDF:

Suchen Sie CAD Daten? Diese finden Sie direkt in der Produkttabelle.
 Datenblatt 22400-20_A Stirnzahnräder aus Edelstahl, Modul 1 Verzahnung gefräst, gerade verzahnt, Eingriffswinkel 20°, Form A, mit Nabe 274 kB

Zeichnungen

Stirnzahnräder aus Edelstahl, Modul 1
Verzahnung gefräst, gerade verzahnt, Eingriffswinkel 20°, Form A, mit Nabe

Artikelauswahl/-filter

BestellnummerFormForm-TypModulZähnezahl

B

DD1D2
max.
D3LCADZub.PreisBestellen
22400-20-1110150012Amit Nabe112151412-925 18.89 CHF
22400-20-1110150013Amit Nabe113151513-1025 19.09 CHF
22400-20-1110150014Amit Nabe114151614-1125 19.29 CHF
22400-20-1110150015Amit Nabe115151715-1225 19.48 CHF
22400-20-1110150016Amit Nabe116151816-1325 19.77 CHF
22400-20-1110150018Amit Nabe11815201881525 20.37 CHF
22400-20-1110150020Amit Nabe12015222081625 21.48 CHF
22400-20-1110150024Amit Nabe124152624102025 22.83 CHF
22400-20-1110150025Amit Nabe125152725102025 22.24 CHF
22400-20-1110150030Amit Nabe130153230102025 23.86 CHF
22400-20-1110150035Amit Nabe135153735102525 23.87 CHF
22400-20-1110150040Amit Nabe140154240102525 23.86 CHF
22400-20-1110150050Amit Nabe150155250123025 34.28 CHF
22400-20-1110150060Amit Nabe160156260124025 45.35 CHF
22400-20-1110150070Amit Nabe170157270125025 59.96 CHF
