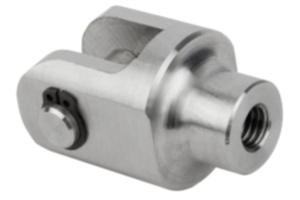

27615Gabelgelenke für Gelenkköpfe Edelstahl |
zurück |
|
Artikelbeschreibung/Produktabbildungen |
|
|
BeschreibungWerkstoff:Gabelkopf und Bolzen Edelstahl 1.4305.Ausführung:blank.Hinweis:Die Gabelstücke wurden als Zubehörteile für Gelenkköpfe entwickelt. Das Gabelöffnungsmaß C wurde so gewählt, damit eine Verbindung mit den Gelenkköpfen möglich ist.
Passend zu Gelenkköpfe 27629 und 27630. DownloadHier gibt es die Informationen gesammelt als PDF:
Suchen Sie CAD Daten? Diese finden Sie direkt in der Produkttabelle.
|
Bestellnummer
| B | C | D | D1 | D2 | D3 | L | L1 | L2 | L3 | L4 | R1 | W° | F
statisch
kN | CAD | Zub. | Preis | Bestellen |
|---|
| 27615-05080516 | 16 | 8 | 13 | 5 | M5 | 18 | 29,5 | 20,5 | 21,5 | 10,5 | 0,5 | 8,5 | 6,5 | 8 |  | | 24.62 CHF | | | 27615-06090618 | 18 | 9 | 15 | 6 | M6 | 20 | 33,5 | 22,9 | 25 | 11,5 | 0,5 | 9 | 7 | 9 | | | 24.06 CHF | | | 27615-08120820 | 20 | 12 | 17 | 8 | M8 | 24 | 41 | 24,9 | 31,5 | 13,5 | 1 | 10,5 | 8 | 14,5 | | | 26.02 CHF | | | 27615-10141025 | 25 | 14 | 21 | 10 | M10 | 28 | 49,5 | 30,3 | 38 | 16 | 1 | 12,5 | 8 | 19,5 | | | 27.89 CHF | | | 27615-12161229 | 29 | 16 | 25 | 12 | M12 | 32 | 57,5 | 34,3 | 44 | 18 | 1,5 | 15 | 8 | 23,5 | | | 33.57 CHF | | | 27615-16211638 | 38 | 21 | 30 | 16 | M16 | 42 | 76,5 | 43,3 | 58 | 23,5 | 1,5 | 20 | 9 | 32 | | | 59.41 CHF | | | 27615-20252045 | 45 | 25 | 38 | 20 | M20 | 50 | 90,5 | 51,9 | 68 | 29,5 | - | 22,5 | 9 | 43 | | | 107.92 CHF | |
