        Federscharniere aus Stahl oder Edelstahl 240 mm

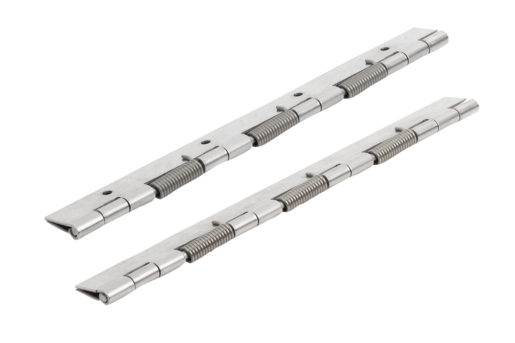

        Federscharniere aus Stahl oder Edelstahl 240 mm, Feder schließend

Artikelbeschreibung/Produktabbildungen

BeschreibungWerkstoff:Stahl oder Edelstahl 1.4301.
Spannfeder aus Edelstahl.Ausführung:Stahl blank oder verzinkt.
Edelstahl blank.Hinweis:Scharniere in gerollter Ausführung.
Öffnungswinkel 270°.

Drehmoment der Feder:
M(0°) : 0,84 Nm / M(90°) : 1,68 Nm / M(180°) : 2,55 Nm

Form A: ohne Bohrungen
Form B: mit Bohrungen

DownloadHier gibt es die Informationen gesammelt als PDF:

Suchen Sie CAD Daten? Diese finden Sie direkt in der Produkttabelle.

Datenblatt 27904_B Federscharniere aus Stahl oder Edelstahl 240 mm, Feder schließend

146 kB

Zeichnungen

Artikelauswahl/-filter

Bestellnummer	Form	Ausführung 1	Material Grundkörper	Farbe Grundkörper	A	A1	B	B1	D	D1	S	Preis
27904-4024010	A	Feder schließend	Stahl	blank	40	-	240	-	-	4	1,5	35.48 CHF
27904-4024011	B	Feder schließend	Stahl	verzinkt	40	22,7	240	60	4	4	1,5	37.15 CHF
27904-14024010	A	Feder schließend	Edelstahl	blank	40	-	240	-	-	4	1,5	49.79 CHF
27904-14024011	B	Feder schließend	Edelstahl	blank	40	22,7	240	60	4	4	1,5	54.00 CHF
