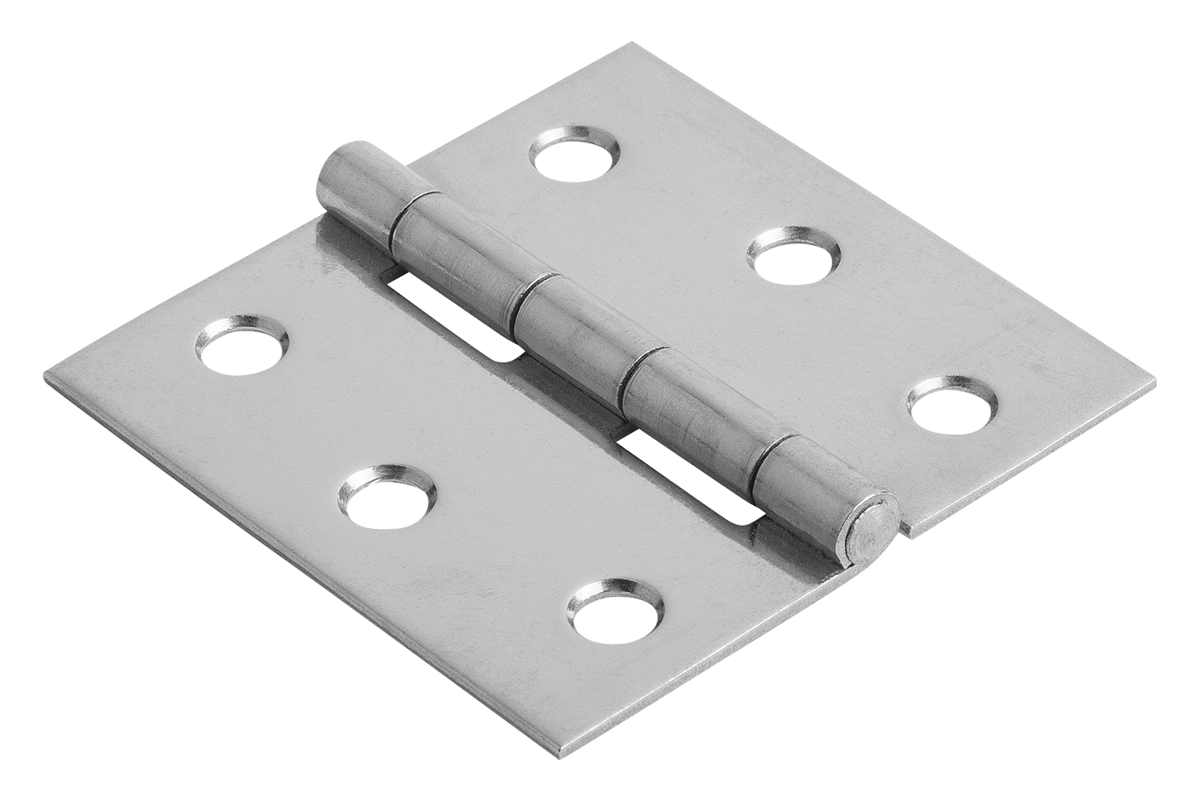

Scharnier
Edelstahl A2
blank
- Verbinden zwei feste Komponenten beweglich zueinander
- Anwendungsgebiete: Maschinenbau, Möbelbau, Türen, Klappen, Hauben
- Werkstoff: Stahl oder Edelstahl 1.4301
5,64 CHF
zzgl. MwSt.
Ihrem Warenkorb hinzugefügt
Benennung
Scharnier
Form
B
Produkttyp
Scharnier
Material Grundkörper
Edelstahl A2
Oberfläche Grundkörper
blank
A1=Bohrungsabstand links
11
A2=Bohrungsabstand rechts
11
A3=Flügellänge links
8
A4=Flügellänge rechts
8
A=Länge
50
B=Breite
50
B2
18
B3
7
Befestigungsart
Befestigungsbohrungen
D
4,5
S
1,25
Beschreibung
Werkstoff
Stahl oder Edelstahl 1.4301.
Ausführung
Stahl verzinkt.
Edelstahl blank.
Edelstahl blank.
Hinweis
Scharniere in gerollter Ausführung.
Stifte sind vernietet.
Schraublöcher gesenkt.
Stifte sind vernietet.
Schraublöcher gesenkt.
