        Scharniere aus Edelstahl schweißbar

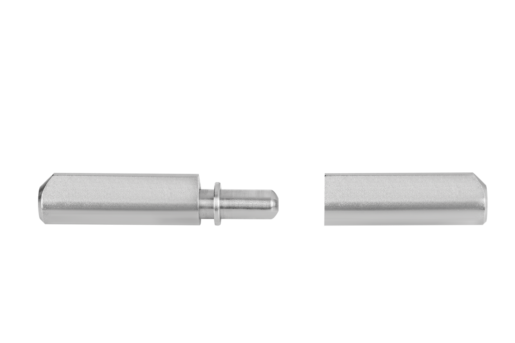

Artikelbeschreibung/Produktabbildungen

BeschreibungWerkstoff:Edelstahl 1.4305.Ausführung:blank.Hinweis:Die Scharniere bestehen aus schweißbarem Profilstahl.
In der unteren Scharnierhälfte ist der Stift fest eingebracht.
Die unterschiedlichen Stahlqualitäten der Schweißnähte und der Träger, an denen die Bandrollen befestigt sind, müssen mindestens gleich oder besser sein als:
Edelstahl 1.4301.Besonderheiten:

DownloadHier gibt es die Informationen gesammelt als PDF:

Suchen Sie CAD Daten? Diese finden Sie direkt in der Produkttabelle.

Datenblatt 27886 Scharniere aus Edelstahl schweißbar

191 kB

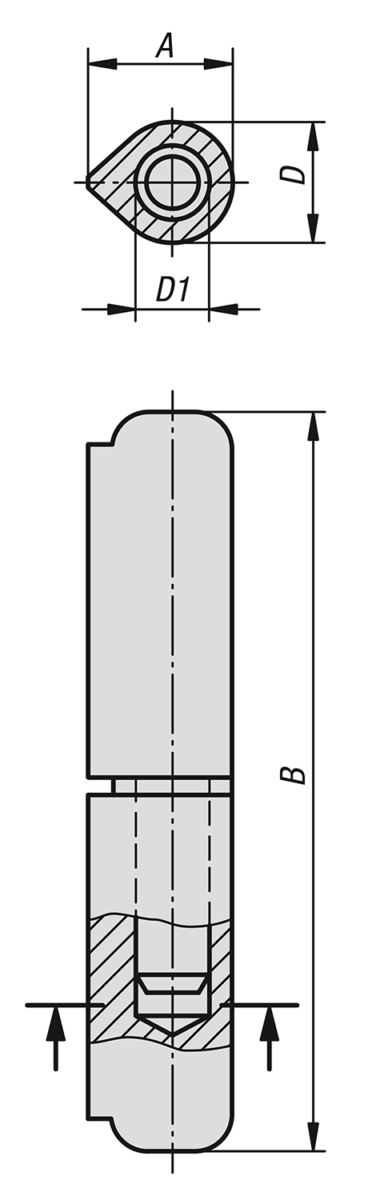

Zeichnungen

Artikelauswahl/-filter

Bestellnummer	A	B	D	D1	Preis
27886-010060033	12	60	10	6	14.92 CHF
27886-013080033	15,5	80	13	8	17.04 CHF
27886-016100033	20	100	16	10	28.26 CHF
27886-016120033	20	120	16	11	29.82 CHF
27886-020150033	25,5	150	20	13	77.95 CHF
27886-020180033	25,5	180	20	14	102.69 CHF
