        Scharniere aus Kunststoff mit Befestigungsbohrung

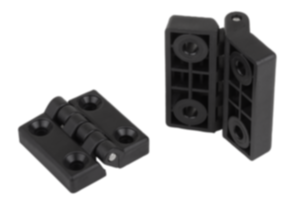

Artikelbeschreibung/Produktabbildungen

BeschreibungWerkstoff:Thermoplast glasfaserverstärkt.
Achse Stahl.Ausführung:Scharnier schwarz.
Achse verzinkt.Hinweis:Scharnier mit Befestigungsbohrung für Senkschraube DIN 7991/UNI 5933.

Bei den angegebenen Belastungswerten der Scharniere handelt es sich um unverbindliche Richtwerte ohne Berücksichtigung von Sicherheitsfaktoren und unter Ausschluss jeglicher Haftung. Die angegebenen Werte dienen ausschließlich der Information und stellen keine rechtsverbindliche Zusicherung von Eigenschaften dar.

Die Belastungswerte werden unter Laborbedingungen ermittelt. Ob das Scharnier für die jeweilige Anwendung geeignet ist, muss jeder Anwender individuell ermitteln.

Unterschiedlichste Werkstoffe, an denen die Scharniere befestigt werden und Arten der Befestigung, Witterungsbedingungen sowie Verschleiß können die ermittelten Werte beeinflussen.

DownloadHier gibt es die Informationen gesammelt als PDF:

Suchen Sie CAD Daten? Diese finden Sie direkt in der Produkttabelle.

Datenblatt 27855 Scharniere aus Kunststoff mit Befestigungsbohrung

168 kB

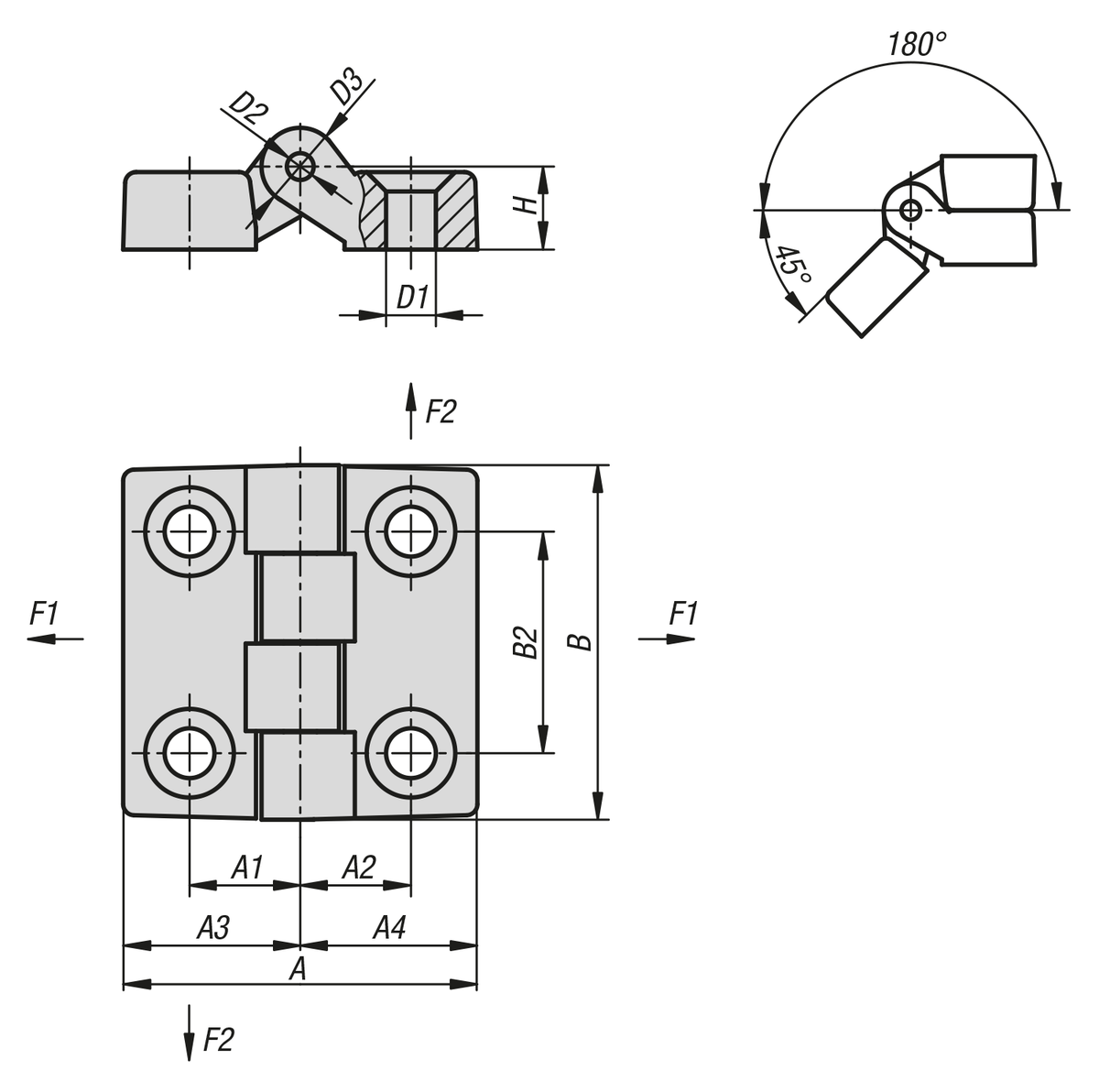

Zeichnungen

Artikelauswahl/-filter

Bestellnummer	A	A1	A2	A3	A4	B	B2	D1	D2	D3	H	F1 N	F2 N	Preis
27855-004161010	32	10	10	16	16	32	20	4,5	3	7	7	1440	490	3.72 CHF
27855-006241515	48	15	15	24	24	48	30	6,5	5	10	10,5	1960	1470	5.63 CHF
27855-006322020	64	20	20	32	32	64	40	6,5	5	12	13	2990	1520	8.46 CHF
27855-008483232	96	31,5	31,5	48	48	96	60	8,5	8	16	16	4300	1810	14.39 CHF
27855-010483232	96	31,5	31,5	48	48	96	60	10,5	8	16	16	4300	1810	15.07 CHF
