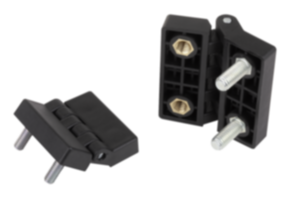

        Scharniere aus Kunststoff mit Buchse und Befestigungsschraube

Artikelbeschreibung/Produktabbildungen

BeschreibungWerkstoff:Thermoplast glasfaserverstärkt.
Achse Stahl.
Buchse Messing.Ausführung:Scharnier schwarz.
Achse verzinkt.Hinweis:Bei den angegebenen Belastungswerten der Scharniere handelt es sich um unverbindliche Richtwerte ohne Berücksichtigung von Sicherheitsfaktoren und unter Ausschluss jeglicher Haftung. Die angegebenen Werte dienen ausschließlich der Information und stellen keine rechtsverbindliche Zusicherung von Eigenschaften dar.

Die Belastungswerte werden unter Laborbedingungen ermittelt. Ob das Scharnier für die jeweilige Anwendung geeignet ist, muss jeder Anwender individuell ermitteln.

Unterschiedlichste Werkstoffe, an denen die Scharniere befestigt werden und Arten der Befestigung, Witterungsbedingungen sowie Verschleiß können die ermittelten Werte beeinflussen.

DownloadHier gibt es die Informationen gesammelt als PDF:

Suchen Sie CAD Daten? Diese finden Sie direkt in der Produkttabelle.

Datenblatt 27884 Scharniere aus Kunststoff mit Buchse und Befestigungsschraube

158 kB

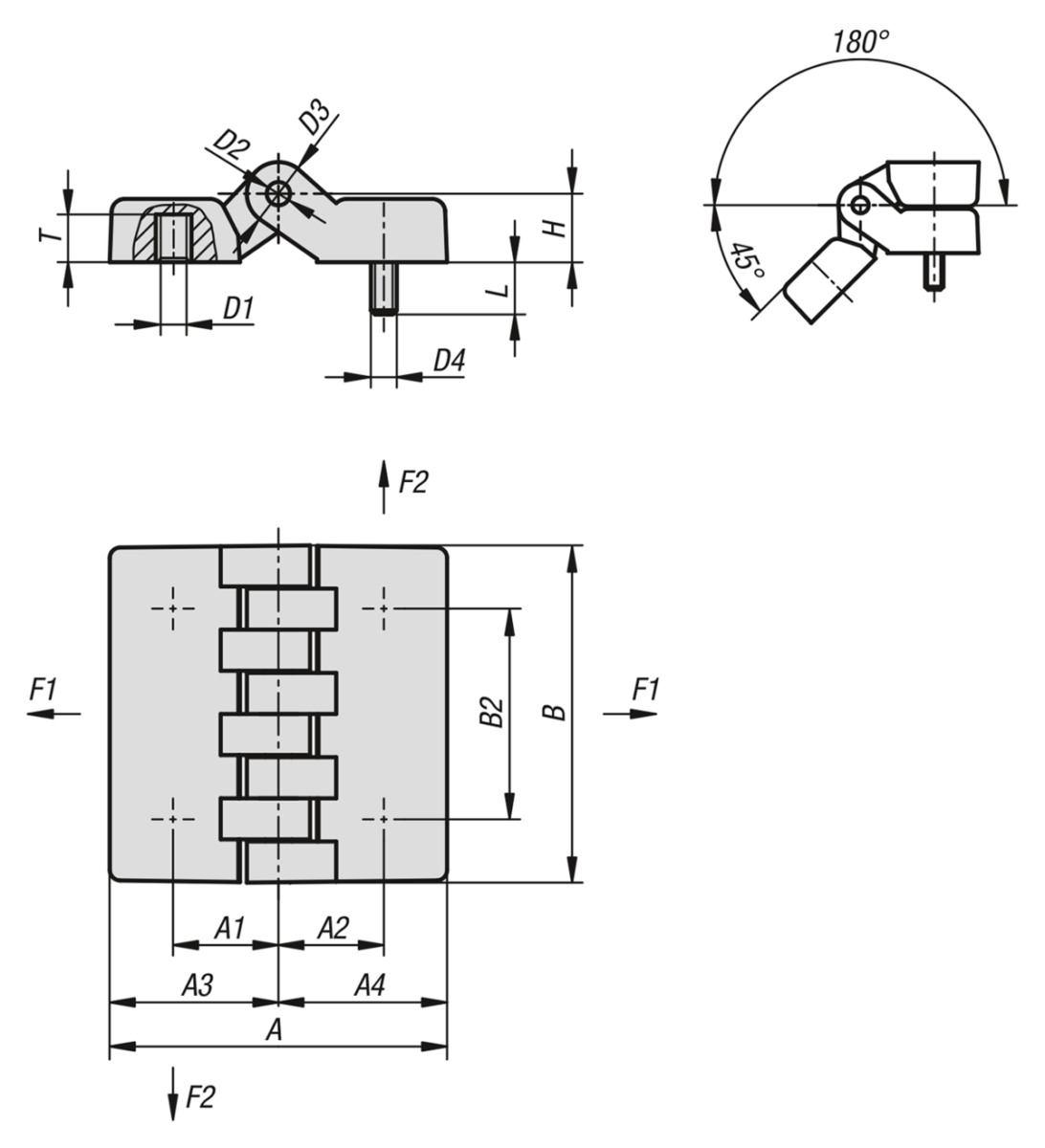

Zeichnungen

Artikelauswahl/-filter

Bestellnummer	A	A1	A2	A3	A4	B	B2	D1	D2	D3	D4	H	L	T	F1 N	F2 N	Preis
27884-05241515	48	15	15	24	24	48	30	M5	5	10	M5	10,5	15	7	1850	1350	8.92 CHF
27884-06241515	48	15	15	24	24	48	30	M6	5	10	M6	10,5	15	7	1850	1350	8.92 CHF
27884-06322020	64	20	20	32	32	64	40	M6	5	12	M6	13	20	9	4000	1600	11.42 CHF
27884-08322020	64	20	20	32	32	64	40	M8	5	12	M8	13	20	9	4000	1600	11.42 CHF
27884-08483232	95	31,5	31,5	47,5	47,5	95	60	M8	8	18	M8	19	20	13	3100	1400	18.52 CHF
27884-10483232	95	31,5	31,5	47,5	47,5	95	60	M10	8	18	M10	19	20	13	3100	1400	18.52 CHF
