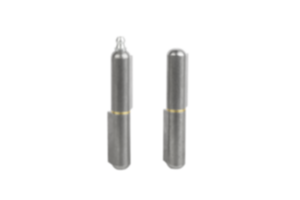

Artikelbeschreibung/Produktabbildungen

BeschreibungWerkstoff:Scharnier Stahl.
Zwischenscheibe Messing.
Achse Stahl oder Messing.
Ausführung:Schmiernippel nach DIN 71412-D , Stahl verzinkt.
Stahlteile blank.
Hinweis:Die Scharniere bestehen aus schweißbarem Profilstahl.
In der unteren Scharnierhälfte ist der Stift fest eingebracht.
Die unterschiedlichen Stahlqualitäten der Schweißnähte und der Träger, an denen die Bandrollen befestigt sind, müssen mindestens gleich oder besser sein als:
S235JR+AR nach EN 10025-2:2004–10
DIN 8563 Teil 3 oder Fe E 235 nach SIA 161
Besonderheiten:
RoHS
DownloadHier gibt es die Informationen gesammelt als PDF:

Suchen Sie CAD Daten? Diese finden Sie direkt in der Produkttabelle.
 Datenblatt 27885 Scharniere schweißbar 221 kB

Zeichnungen (Gesamtübersicht)

Scharniere schweißbar

Scharniere schweißbar, Form A

mehr Info

Zeichnungen

Scharniere schweißbar, Form A

Artikelauswahl/-filter

Bestellnummer

Form

Material
Komponente
ABD

D1CADZub.PreisBestellen
27885-008040012AStahl9,74085 1.92 CHF
27885-008050012AStahl9,75085 2.04 CHF
27885-010060012AStahl12,760106 2.16 CHF
27885-010070012AStahl1270106 3.31 CHF
27885-013080012AStahl15,580138 3.36 CHF
27885-016100012AStahl201001610 4.81 CHF
27885-016120012AStahl201201611 6.38 CHF
27885-018135012AStahl221351812 8.82 CHF
27885-020150012AStahl251502013 10.25 CHF
27885-020180012AStahl251802014 13.16 CHF
27885-023200012AStahl28,52002316 22.08 CHF
27885-008040022AMessing9,74085 2.11 CHF
27885-008050022AMessing9,75085 2.26 CHF
27885-010060022AMessing12,760106 2.66 CHF
27885-010070022AMessing1270106 4.13 CHF
27885-013080022AMessing15,580138 4.45 CHF
27885-016100022AMessing201001610 5.64 CHF
27885-016120022AMessing201201611 7.71 CHF
27885-018135022AMessing221351812 10.28 CHF
27885-020150022AMessing251502013 13.72 CHF
27885-020180022AMessing251802014 15.36 CHF
27885-023200022AMessing28,52002316 28.43 CHF

Scharniere schweißbar, Form B

mehr Info

Zeichnungen

Scharniere schweißbar, Form B

Artikelauswahl/-filter

Bestellnummer

Form

Material
Komponente
ABD

D1CADZub.PreisBestellen
27885-113080012BStahl1680138 7.22 CHF
27885-116100012BStahl201001610 8.13 CHF
27885-116120012BStahl201201610 10.26 CHF
27885-118135012BStahl22,51351812 12.71 CHF
27885-120150012BStahl25,51502013 14.11 CHF
27885-120180012BStahl251802014 17.04 CHF
27885-123200012BStahl292002316 27.54 CHF
