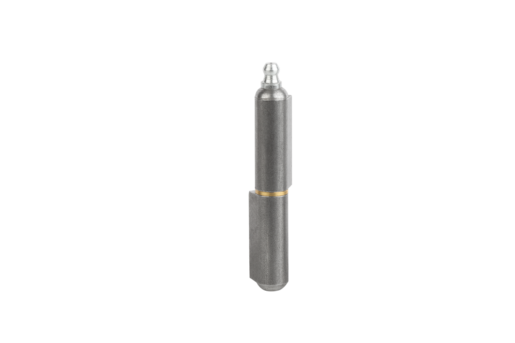

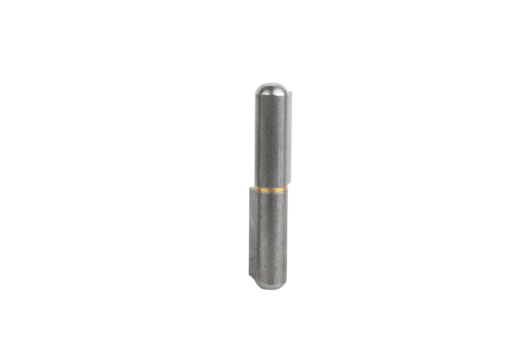

Scharnier
schweißbar
Stahl
- Verbinden zwei feste Komponenten beweglich zueinander
- Anwendungsgebiete: Maschinenbau, Möbelbau, Türen, Klappen, Hauben
- Werkstoff: Schweißbarer Profilstahl
- Schmierbar über Schmiernippel
8,42 CHF
zzgl. MwSt.
Ihrem Warenkorb hinzugefügt
Benennung
Scharnier
Form
B
Ausführung 1
schweißbar
Ausführung 2
mit Schmiernippel
Produkttyp
Scharnier aushängbar
Material Grundkörper
Stahl
Material Komponente
Stahl
A=Länge
20
B=Breite
100
D=Durchmesser
16
L=Länge
100
Befestigungsart
schweißbar
D
16
D1
10
Beschreibung
Werkstoff
Scharnier Stahl.
Zwischenscheibe Messing.
Achse Stahl oder Messing.
Zwischenscheibe Messing.
Achse Stahl oder Messing.
Ausführung
Schmiernippel nach DIN 71412-D , Stahl verzinkt.
Stahlteile blank.
Stahlteile blank.
Hinweis
Die Scharniere bestehen aus schweißbarem Profilstahl.
In der unteren Scharnierhälfte ist der Stift fest eingebracht.
Die unterschiedlichen Stahlqualitäten der Schweißnähte und der Träger, an denen die Bandrollen befestigt sind, müssen mindestens gleich oder besser sein als:
S235JR+AR nach EN 10025-2:2004–10
DIN 8563 Teil 3 oder Fe E 235 nach SIA 161
In der unteren Scharnierhälfte ist der Stift fest eingebracht.
Die unterschiedlichen Stahlqualitäten der Schweißnähte und der Träger, an denen die Bandrollen befestigt sind, müssen mindestens gleich oder besser sein als:
S235JR+AR nach EN 10025-2:2004–10
DIN 8563 Teil 3 oder Fe E 235 nach SIA 161
