        Scharniere aus Edelstahl

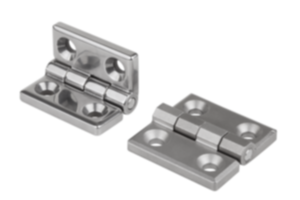

Artikelbeschreibung/Produktabbildungen

BeschreibungWerkstoff:Edelstahl 1.4401.Ausführung:poliert oder gestrahlt.Hinweis:Scharniere mit festem Achsstift und Senkbohrungen.

Bei den angegebenen Belastungswerten der Scharniere handelt es sich um unverbindliche Richtwerte ohne Berücksichtigung von Sicherheitsfaktoren und unter Ausschluss jeglicher Haftung. Die angegebenen Werte dienen ausschließlich der Information und stellen keine rechtsverbindliche Zusicherung von Eigenschaften dar.

Die Belastungswerte werden unter Laborbedingungen ermittelt. Ob das Scharnier für die jeweilige Anwendung geeignet ist, muss jeder Anwender individuell ermitteln.

Unterschiedlichste Werkstoffe, an denen die Scharniere befestigt werden und Arten der Befestigung, Witterungsbedingungen sowie Verschleiß können die ermittelten Werte beeinflussen.

DownloadHier gibt es die Informationen gesammelt als PDF:

Suchen Sie CAD Daten? Diese finden Sie direkt in der Produkttabelle.

Datenblatt 27876 Scharniere aus Edelstahl

207 kB

Technischer Hinweis für Scharniere

190 kB

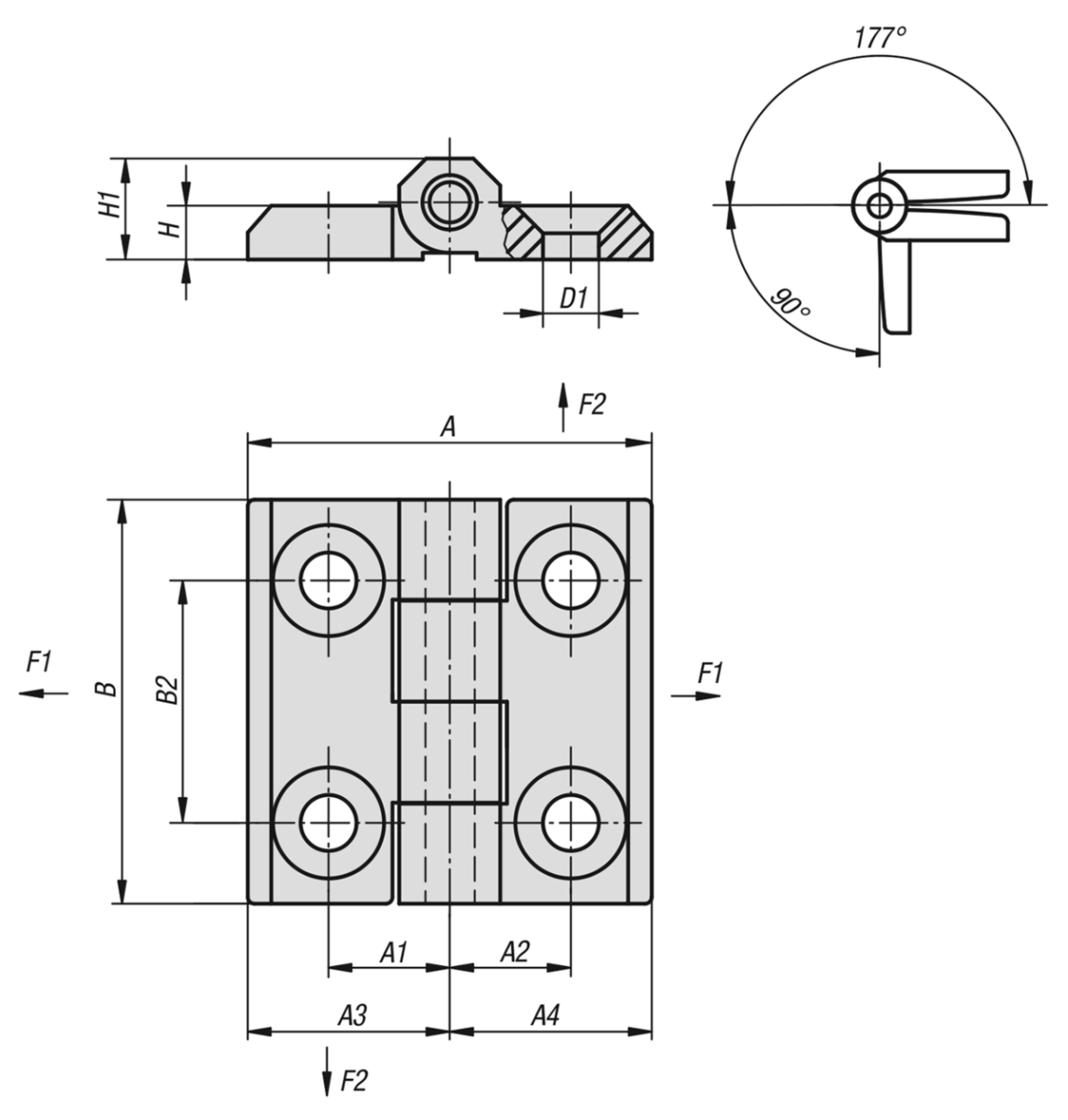

Zeichnungen

Artikelauswahl/-filter

Bestellnummer	Material Grundkörper	Oberfläche Grundkörper	A	A1	A2	A3	A4	B	B2	D1	H	H1	F1 N	F2 N	Preis
27876-052013130	Edelstahl A2	poliert	39	12,5	12,5	19,5	19,5	39	25	5,5	4	9	800	600	21.11 CHF
27876-052013131	Edelstahl A2	gestrahlt	39	12,5	12,5	19,5	19,5	39	25	5,5	4	9	800	600	16.05 CHF
27876-062515150	Edelstahl A2	poliert	50	15	15	25	25	50	30	6,5	6	12	1100	900	23.34 CHF
27876-062515151	Edelstahl A2	gestrahlt	50	15	15	25	25	50	30	6,5	6	12	1100	900	18.81 CHF
27876-083018180	Edelstahl A4	poliert	60	18	18	30	30	60	36	8,5	8	15	2000	1500	35.70 CHF
27876-083018181	Edelstahl A4	gebürstet	60	18	18	30	30	60	36	8,5	8	15	2000	1500	35.70 CHF
