27670Axialgelenke für Zugkräfte einstellbar |
zurück |
|
|
BeschreibungWerkstoff:Stahl.Ausführung:Kugelzapfen verzinkt und chromatiert.
Kugelsitz und Muttern verzinkt.Hinweis:Axialgelenk geeignet zur Aufnahme von Zugkräften. Über die Klemmmutter kann die Beweglichkeit der Kugel beeinflusst bzw. komplett geklemmt werden. DownloadHier gibt es die Informationen gesammelt als PDF:
Suchen Sie CAD Daten? Diese finden Sie direkt in der Produkttabelle.
|
Zeichnungen (Gesamtübersicht) |
Axialgelenke für Zugkräfte einstellbar, Form A |
mehr Info |
| Bestellnummer | Form | D1 | D2 | A | L | L3 | E | α | F
kN | M
Nm | Anzieh-
drehmoment
max. Nm | CAD | Zub. | Preis | Bestellen |
|---|
| 27670-1006 | A | 10 | M6 | 25 | 23,5 | 11 | 12 | 20° | 2,5 | 5,2 | 12,4 |  | | 30.37 CHF | | | 27670-1308 | A | 13 | M8 | 30 | 29,5 | 13 | 16 | 24° | 5 | 8,8 | 13,2 | | | 36.32 CHF | | | 27670-1610 | A | 16 | M10 | 35 | 36 | 16 | 20 | 28° | 7,5 | 14,5 | 16,4 | | | 40.29 CHF | | | 27670-1612 | A | 16 | M12 | 35 | 36 | 16 | 24 | 28° | 7,5 | 14,5 | 16,4 | | | 42.06 CHF | |
|
Axialgelenke für Zugkräfte einstellbar, Form B |
mehr Info |
| Bestellnummer | Form | D1 | D2 | A | L | L3 | E | α | F
kN | M
Nm | Anzieh-
drehmoment
max. Nm | CAD | Zub. | Preis | Bestellen |
|---|
| 27670-21006 | B | 10 | M6 | 21 | 23,5 | 11 | 12 | 20° | 2,5 | 5,2 | 12,4 | | | 30.54 CHF | | | 27670-21308 | B | 13 | M8 | 26 | 29,5 | 13 | 14 | 24° | 5 | 8,8 | 13,2 | | | 36.29 CHF | | | 27670-21610 | B | 16 | M10 | 35 | 36 | 16 | 16 | 28° | 7,5 | 14,5 | 16,4 | | | 40.51 CHF | | | 27670-21612 | B | 16 | M12 | 35 | 36 | 16 | 16 | 28° | 7,5 | 14,5 | 16,4 | | | 42.65 CHF | |
|
Axialgelenke für Zugkräfte einstellbar, Form C |
mehr Info |
| Bestellnummer | Form | D1 | D2 | A | L | E | α | F
kN | M
Nm | Anzieh-
drehmoment
max. Nm | CAD | Zub. | Preis | Bestellen |
|---|
| 27670-31006 | C | 10 | M6 | 21 | 23,5 | 12 | 20° | 2,5 | 5,2 | 12,4 | | | 29.96 CHF | | | 27670-31308 | C | 13 | M8 | 26 | 29,5 | 14 | 24° | 5 | 8,8 | 13,2 | | | 35.73 CHF | | | 27670-31610 | C | 16 | M10 | 35 | 36 | 16 | 28° | 7,5 | 14,5 | 16,4 | | | 39.55 CHF | |
|
Axialgelenke für Zugkräfte einstellbar, Form D |
mehr Info |
| Bestellnummer | Form | D1 | D2 | A | L | E | α | F
kN | M
Nm | Anzieh-
drehmoment
max. Nm | CAD | Zub. | Preis | Bestellen |
|---|
| 27670-41006 | D | 10 | M6 | 25 | 23,5 | 12 | 20° | 2,5 | 5,2 | 12,4 | | | 28.81 CHF | | | 27670-41308 | D | 13 | M8 | 30 | 29,5 | 16 | 24° | 5 | 8,8 | 13,2 | | | 34.57 CHF | | | 27670-41610 | D | 16 | M10 | 35 | 36 | 20 | 28° | 7,5 | 14,5 | 16,4 | | | 38.40 CHF | |
|

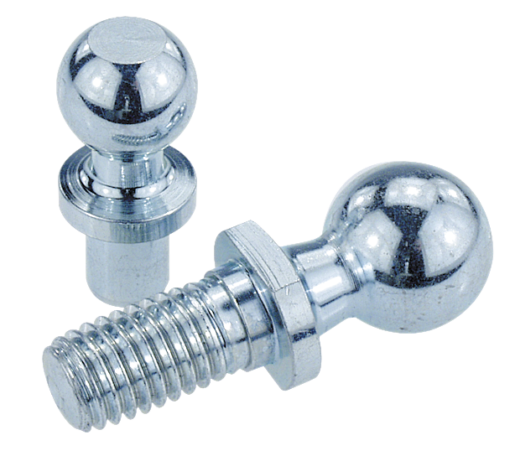

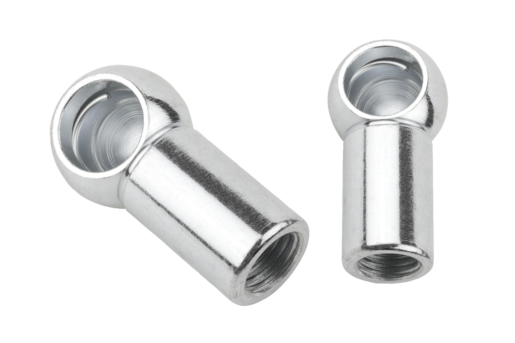

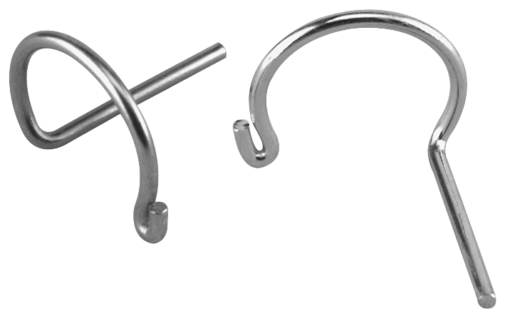

Weitere Artikel dieser Kategorie |
|
