        Kugelzapfen für Winkelgelenke DIN 71803 Form B

Artikelbeschreibung/Produktabbildungen

BeschreibungWerkstoff:Stahl.Ausführung:verzinkt und passiviert.Hinweis:Die Kugelzapfen sind Ersatzteile für die Winkelgelenke DIN 71802.Besonderheiten:

DownloadHier gibt es die Informationen gesammelt als PDF:

Suchen Sie CAD Daten? Diese finden Sie direkt in der Produkttabelle.

Datenblatt 27656_B Kugelzapfen für Winkelgelenke DIN 71803 Form B

146 kB

Zeichnungen

Artikelauswahl/-filter

Bestellnummer	Form	Ausführung 2	D1	D3	D6	L3	L7	Preis
27656-0840	B	kurze Ausführung	8	8	5	9	4	0.74 CHF
27656-1045	B	kurze Ausführung	10	10	6	11	4,5	0.91 CHF
27656-1305	B	kurze Ausführung	13	13	8	13	5	1.17 CHF
27656-1606	B	kurze Ausführung	16	16	10	16	6	1.70 CHF
27656-0875	B	lange Ausführung	8	8	5	9	7,5	0.74 CHF
27656-1080	B	lange Ausführung	10	10	6	11	8	0.95 CHF
27656-1310	B	lange Ausführung	13	13	8	13	10	1.19 CHF
27656-1613	B	lange Ausführung	16	16	10	16	13	1.74 CHF
27656-1918	B	lange Ausführung	19	19	14	20	18	2.85 CHF

Kugelzapfen für Winkelgelenke DIN 71803 Form B

Artikelbeschreibung/Produktabbildungen

Zeichnungen

Artikelauswahl/-filter

Weitere Artikel dieser Kategorie

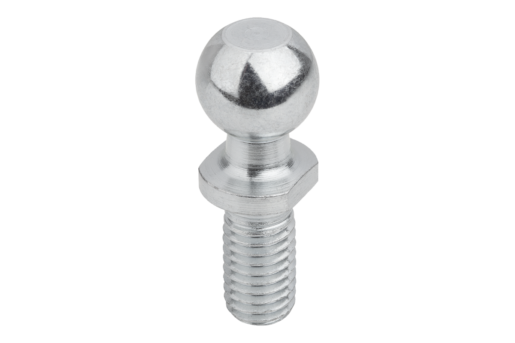

27656_C
