        Anlaufscheiben

Artikelbeschreibung/Produktabbildungen

BeschreibungWerkstoff:Trägerblech aus Stahl.
Zwischenschicht Sinterbronze.
Gleitfläche PTFE.Ausführung:Stahl verzinnt.Hinweis:Wartungsfreie Verbundgleitlager aus Stahl besonders geeignet für Trockenlauf. Auch für geschmierte Anwendungen (Ölschmierung) sehr gut geeignet. Sie dienen der Aufnahme von axialen Lasten bei drehender Bewegung. Dabei können die auftretenden Axiallasten sowohl schwellend als auch permanent auftreten. Sehr geringer Verschleiß und Reibwert, kein Stick-Slip-Effekt. Hohe chemische Resistenz, geringe Wasseraufnahme.Technische Daten:Belastung statisch: max. 250 N/mm²
Belastung dynamisch: max. 140 N/mm²
Reibungskoeffizient trocken: 0,03 - 0,20
Gleitgeschwindigkeit trocken: max. 2 m/s
Gleitgeschwindigkeit Ölschmierung: max. 5 m/s
Thermische Leitfähigkeit: 42 W(m*K)-1
Wärmeausdehnungskoeffizient: 11*10-6 K-1
Temperaturbereich: -195 °C bis +280 °CBesonderheiten:

DownloadHier gibt es die Informationen gesammelt als PDF:

Suchen Sie CAD Daten? Diese finden Sie direkt in der Produkttabelle.

Datenblatt 23732 Anlaufscheiben

208 kB

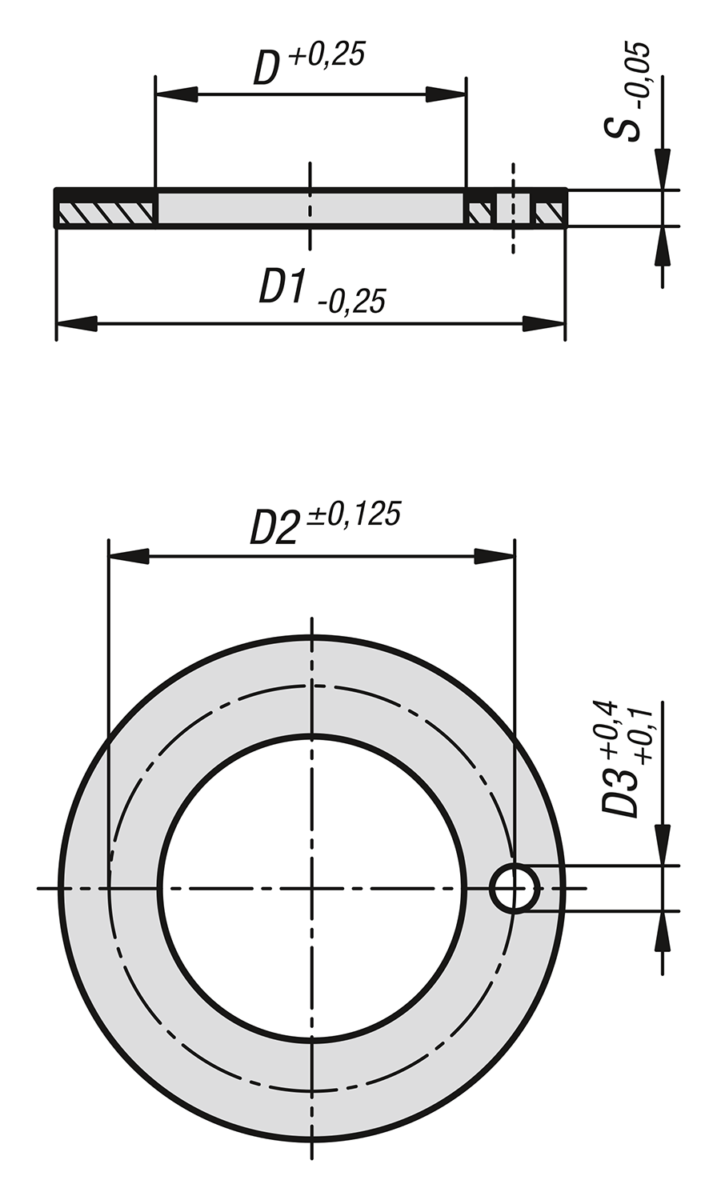

Zeichnungen

Artikelauswahl/-filter

Bestellnummer	D	D1	D2	D3	D4	H	S	Preis
23732-01002015	10	20	15	1,5	20	1	1,5	0.78 CHF
23732-01202415	12	24	18	1,5	24	1	1,5	1.17 CHF
23732-01402615	14	26	20	2	26	1	1,5	1.23 CHF
23732-01603015	16	30	23	2	30	1	1,5	1.24 CHF
23732-01803215	18	32	25	2	32	1	1,5	1.32 CHF
23732-02003615	20	36	28	3	36	1	1,5	1.55 CHF
23732-02203815	22	38	30	3	38	1	1,5	1.65 CHF
23732-02404215	24	42	33	3	42	1	1,5	1.93 CHF
23732-02604415	26	44	35	3	44	1	1,5	2.09 CHF
23732-02804815	28	48	38	4	48	1	1,5	2.59 CHF
23732-03205415	32	54	43	4	54	1	1,5	2.92 CHF
23732-03806215	38	62	50	4	62	1	1,5	3.67 CHF
23732-04206615	42	66	54	4	66	1	1,5	3.97 CHF
23732-04807420	48	74	61	4	74	1,5	2	5.47 CHF
23732-05207820	52	78	65	4	78	1,5	2	6.25 CHF
23732-06209020	62	90	76	4	90	1,5	2	8.03 CHF
