Artikelbeschreibung/Produktabbildungen

BeschreibungWerkstoff:Sinterbronze ähnlich SINT A50.Ausführung:Ölgetränkt (ca. 25 Volumenprozent Öl).
Härte min. 25 HB.
Hinweis:Die Gleitlager aus Sinterbronze sind ölgetränkt, selbstschmierend, wartungsfrei und einbaufertig. Durch Adhäsionskräfte wird das Öl an die sich drehende Welle abgegeben und bei Stillstand durch die Kapillarwirkung wieder von dem Gleitlager aufgenommen. Eine Zusatzschmierung ist unter normalen Betriebsbedingungen nicht notwendig.Technische Daten:Belastung statisch: max. 50 N/mm²
Belastung dynamisch: max. 10 N/mm²
Reibungskoeffizient trocken: 0,05 - 0,10
Gleitgeschwindigkeit: max. 5 m/s
maximaler pv-Wert: 1,6 N/mm² * m/s
Temperaturbereich: -20 °C bis +100 °C
Montage:Gleitlager einpressen, nicht einschlagen. Die Verwendung eines passenden Einpressdorns wird empfohlen. Ohne Einpressdorn besteht die Gefahr, dass sich das Gleitlager beim Einbau verformt. Nach dem Einpressen in ein Gehäuse mit Aufnahmebohrung H7 weist die Bohrung D eine Toleranz H7 auf.Toleranzen:Gehäuse:
Empfohlen wird die Toleranz H7.

Welle:
Empfohlen wird die Toleranz h6 bis h9. Es können gehärtete oder ungehärtete Wellen mit geschliffener Oberfläche verwendet werden (bei untergeordneten Anwendungen können auch gezogene Wellen verwendet werden).
DownloadHier gibt es die Informationen gesammelt als PDF:

Suchen Sie CAD Daten? Diese finden Sie direkt in der Produkttabelle.
 Datenblatt 23760 Gleitlager Sinterbronze zylindrisch 261 kB

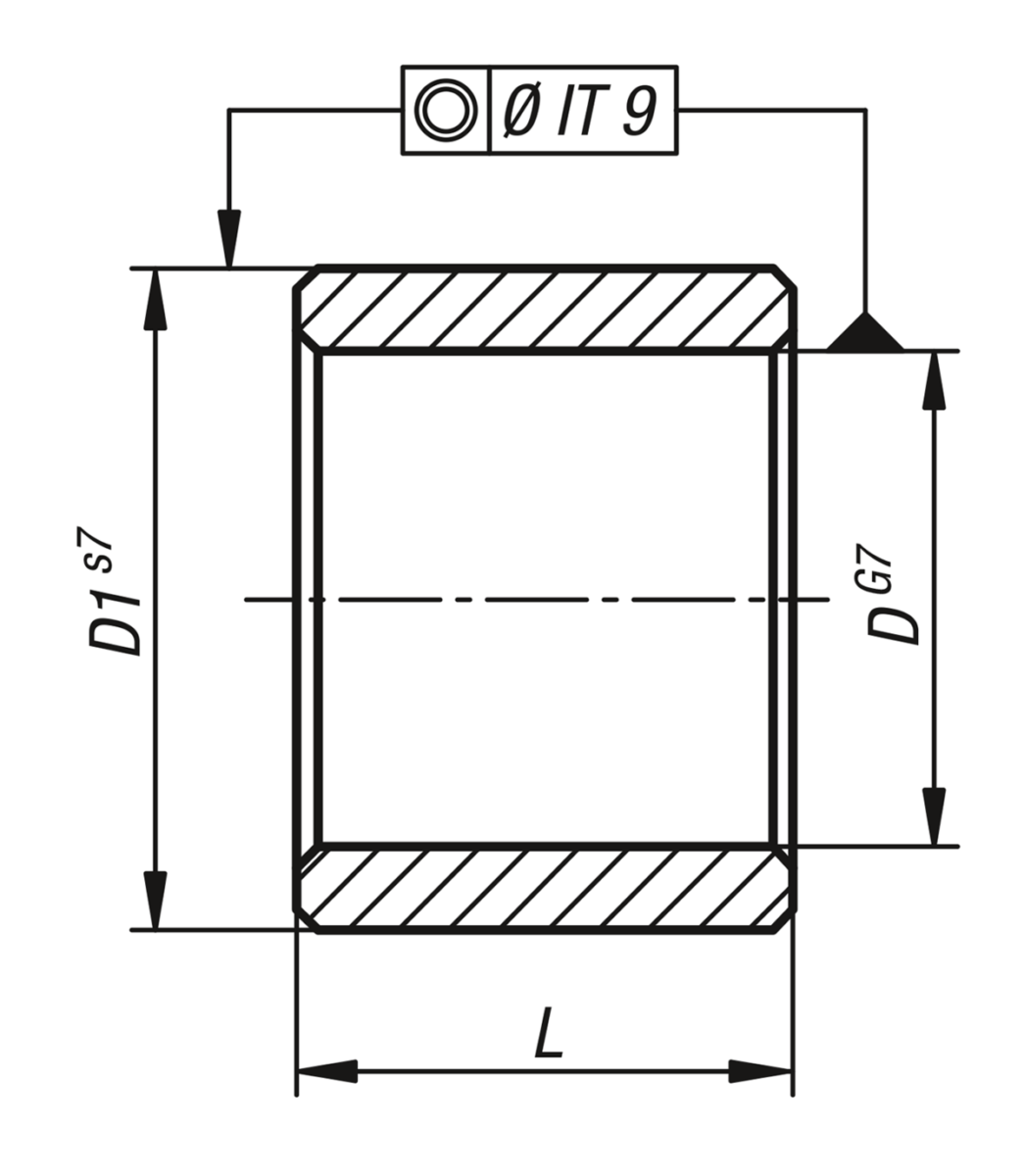

Zeichnungen

Gleitlager Sinterbronze zylindrisch

Artikelauswahl/-filter

Bestellnummer

D

D1LCADZub.PreisBestellen
23760-00300604364 1.00 CHF
23760-00300606366 1.11 CHF
23760-00400704474 1.11 CHF
23760-00400804484 1.11 CHF
23760-00500808588 1.11 CHF
23760-005008105810 1.27 CHF
23760-005008165816 1.56 CHF
23760-00600906696 1.24 CHF
23760-006009106910 1.56 CHF
23760-006009126912 1.60 CHF
23760-006009166916 1.60 CHF
23760-006010066106 1.27 CHF
23760-0060101061010 1.56 CHF
23760-0060101261012 1.60 CHF
23760-0060101661016 1.60 CHF
23760-006012066126 1.42 CHF
23760-008011088118 1.38 CHF
23760-0080111281112 1.46 CHF
23760-008012088128 1.60 CHF
23760-0080121281212 1.65 CHF
23760-0080122081220 2.15 CHF
23760-01001310101310 1.86 CHF
23760-01001416101416 2.31 CHF
23760-01001610101610 2.05 CHF
23760-01201512121512 1.86 CHF
23760-01201520121520 2.31 CHF
23760-01201612121612 2.05 CHF
23760-01201812121812 3.02 CHF
23760-01201816121816 3.56 CHF
23760-01201820121820 3.71 CHF
23760-01401822141822 3.46 CHF
23760-01402014142014 3.51 CHF
23760-01402018142018 4.04 CHF
23760-01501920151920 3.71 CHF
23760-01502116152116 3.91 CHF
23760-01602016162016 2.96 CHF
23760-01602020162020 4.20 CHF
23760-01602025162025 4.33 CHF
23760-01602032162032 5.06 CHF
23760-01602216162216 3.74 CHF
23760-01602220162220 4.91 CHF
23760-01602232162232 7.80 CHF
23760-01802218182218 4.25 CHF
23760-01802418182418 5.06 CHF
23760-01802428182428 7.62 CHF
23760-01802518182518 5.80 CHF
23760-02002432202432 5.84 CHF
23760-02002516202516 4.33 CHF
23760-02002520202520 4.84 CHF
23760-02002525202525 5.60 CHF
23760-02002532202532 7.15 CHF
23760-02002620202620 4.91 CHF
23760-02002625202625 6.53 CHF
23760-02002632202632 8.67 CHF
23760-02002825202825 8.29 CHF
23760-02202822222822 7.67 CHF
23760-02503020253020 5.71 CHF
23760-02503025253025 6.94 CHF
23760-02503032253032 8.71 CHF
23760-02503040253040 10.48 CHF
23760-02503220253220 7.11 CHF
23760-02503225253225 8.49 CHF
23760-02503232253232 11.90 CHF
23760-02503240253240 14.31 CHF
23760-02803628283628 12.23 CHF
23760-03003824303824 12.17 CHF
23760-03003830303830 14.27 CHF
23760-03003838303838 18.88 CHF
23760-03204032324032 16.50 CHF
23760-03504428354428 18.25 CHF
23760-03504435354435 22.79 CHF
23760-03504535354535 23.86 CHF
23760-03604536364536 24.06 CHF
23760-04004632404632 15.15 CHF
23760-04004640404640 17.75 CHF
23760-04005025405025 18.11 CHF
23760-04005040405040 29.50 CHF
23760-04505545455545 37.57 CHF
23760-04505645455645 48.33 CHF
23760-05005632505632 20.88 CHF
23760-05005650505650 32.33 CHF
23760-05006032506032 32.33 CHF
23760-05006040506040 36.76 CHF
23760-05006050506050 43.00 CHF
