        Gleitlager mit Bund

Artikelbeschreibung/Produktabbildungen

BeschreibungWerkstoff:Trägerblech aus Stahl.
Zwischenschicht Sinterbronze.
Gleitfläche PTFE.Ausführung:Stahl verzinnt.Hinweis:Wartungsfreie gerollte Verbundgleitlager aus Stahl, besonders geeignet für Trockenlauf. Auch für geschmierte Anwendungen (Ölschmierung) sehr gut geeignet. Sehr geringer Verschleiß und Reibwert, kein Stick-Slip-Effekt. Geeignet für Dreh- und Pendelbewegungen, hohe chemische Resistenz, geringe Wasseraufnahme.Technische Daten:Belastung statisch: max. 250 N/mm²
Belastung dynamisch: max. 140 N/mm²
Reibungskoeffizient trocken: 0,03 - 0,20
Gleitgeschwindigkeit trocken: max. 2 m/s
Gleitgeschwindigkeit Ölschmierung: max. 5 m/s
Thermische Leitfähigkeit: 42 W(m*K)-1
Wärmeausdehnungskoeffizient: 11*10-6 K-1

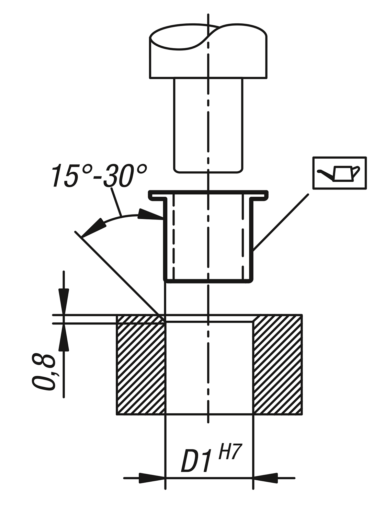

Temperaturbereich: -195 °C bis +280 °CMontage:Die Verwendung eines passenden Einpressdorns wird empfohlen um eine Beschädigung der Gleitfläche zu vermeiden. Die Stoßfuge muss gegenüber der Belastungszone liegen. Das Lager hat nach dem Einbau einen Presssitz. Einkleben ist möglich aber nicht erforderlich.Toleranzen:Gehäuse:
Empfohlen wird die Toleranz H7.
Oberflächenbeschaffenheit Ra 0,8 - 1,6.
Fase (Einpressseite 0,8 - 1,2 x 15°).

Welle:
Empfohlen wird die Toleranz h8 bis f7. Bei Anwendungen mit kleiner Drehzahl und geringen Belastungen können auch gezogene Wellen mit h9 verwendet werden.

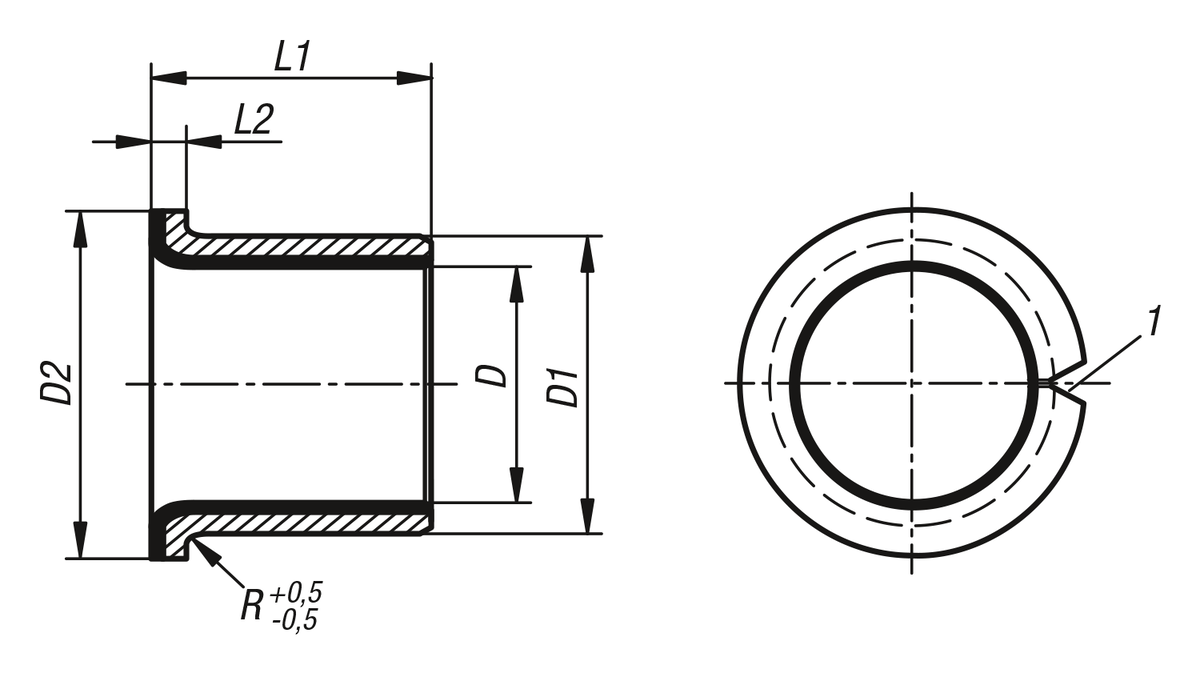

Wellenoberfläche Ra 0,4 - 0,8 (bevorzugt geschliffene Wellen verwenden) für gezogene Wellen Ra 1,6 - 3,2.Zeichnungshinweis:

1) Stoßfuge

Besonderheiten:

DownloadHier gibt es die Informationen gesammelt als PDF:

Suchen Sie CAD Daten? Diese finden Sie direkt in der Produkttabelle.

Datenblatt 23731 Gleitlager mit Bund

245 kB

Zeichnungen

Artikelauswahl/-filter

Bestellnummer	D	D1	D2	L1	L2	R	Preis
23731-00400505	4	5,5	9	5,6	1	0,5	0.57 CHF
23731-00600807	6	8	12	7	1	1	0.57 CHF
23731-00801005	8	10	15	5,5	1	1	0.70 CHF
23731-00801009	8	10	15	9,5	1	1	0.78 CHF
23731-01001209	10	12	18	9	1	1	1.05 CHF
23731-01001212	10	12	18	12	1	1	1.09 CHF
23731-01201417	12	14	20	17	1	1	1.43 CHF
23731-01401617	14	16	22	17	1	1	1.56 CHF
23731-01501712	15	17	23	12	1	1	1.35 CHF
23731-01501717	15	17	23	17	1	1	1.46 CHF
23731-01601817	16	18	24	17	1	1	1.49 CHF
23731-01802012	18	20	26	12	1	1	1.79 CHF
23731-02002311	20	23	30	11,5	1,5	1,5	1.90 CHF
23731-02202521	22	25	32	21,5	1,5	1,5	3.04 CHF
23731-02502826	25	28	35	26,5	1,5	1,5	3.40 CHF
23731-03003430	30	34	42	30	2	2	4.70 CHF
23731-03503926	35	39	47	26	2	2	5.44 CHF
23731-04004426	40	44	53	26	2	2	6.25 CHF
23731-05005522	50	55	65	22	2,5	2	8.55 CHF
