Artikelbeschreibung/Produktabbildungen

BeschreibungWerkstoff:Gehäusescheibe, Wellenscheibe und Wälzkörper aus Wälzlagerstahl.
Käfig aus Stahl.

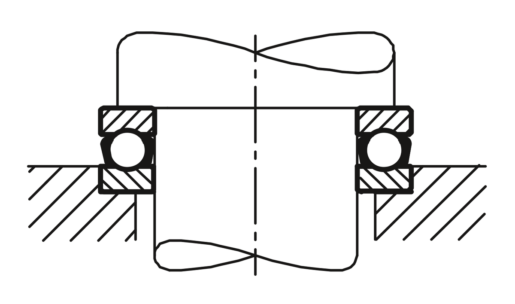

Hinweis:Axial-Rillenkugellager nehmen hohe axiale Belastungen aus einer Richtung auf, dürfen jedoch radial nicht belastet werden.

Die Lager sind nicht selbsthaltend. Der Einbau der Lagerteile kann daher getrennt erfolgen.

Die Hauptabmessungen der Axial-Rillenkugellager entsprechen ISO 104 und DIN 711. Maß- und Lauftoleranzen entsprechen der Toleranzklasse PN nach DIN 620. Diese Toleranzklassen sind Standard und sind für die meisten Anwendungen gut geeignet.
Temperaturbereich:-30 °C bis +150 °C.Auf Anfrage:Andere Abmessungen und Ausführungen.Besonderheiten:
RoHS
DownloadHier gibt es die Informationen gesammelt als PDF:

Suchen Sie CAD Daten? Diese finden Sie direkt in der Produkttabelle.
 Datenblatt 23830 Axial-Rillenkugellager FAG einseitig wirkend 486 kB

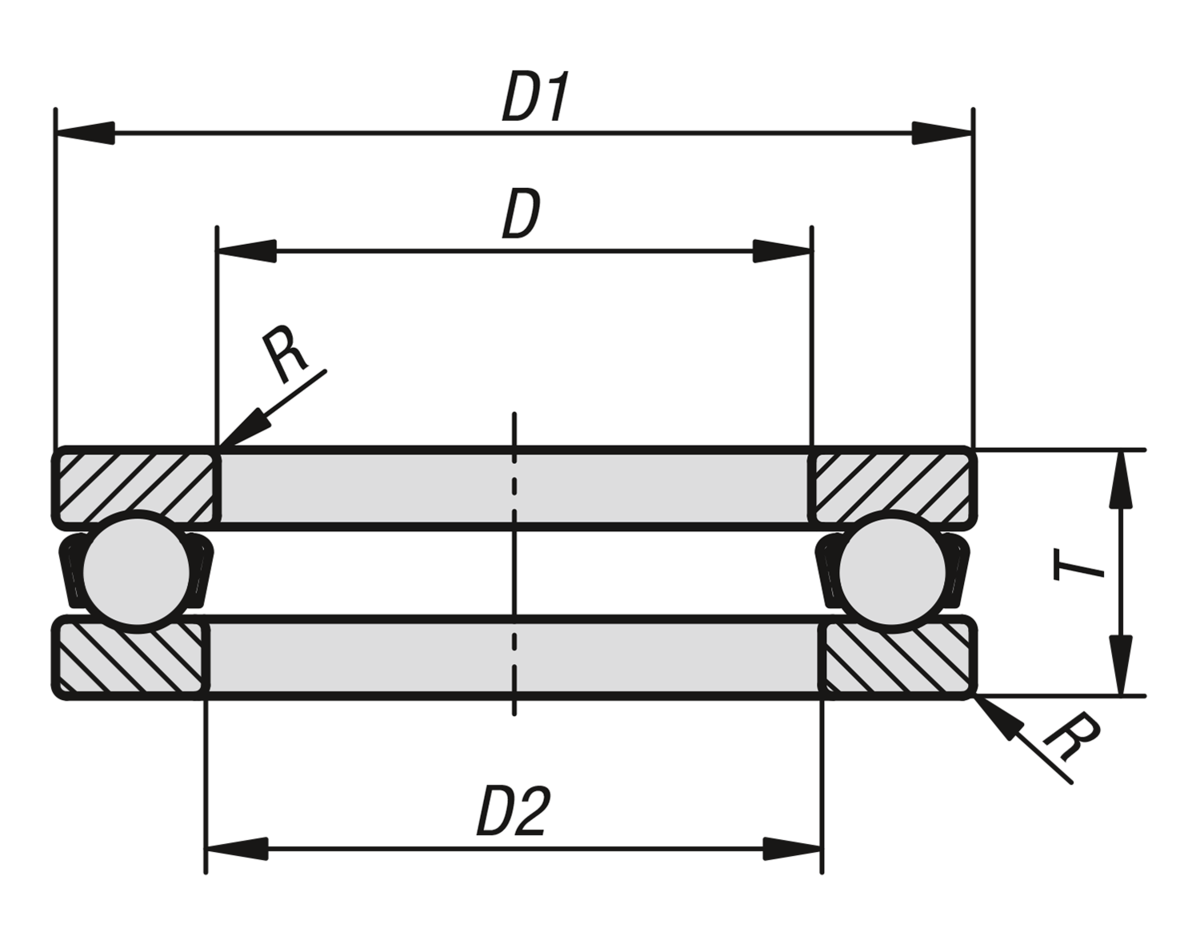

Zeichnungen

Axial-Rillenkugellager FAG einseitig wirkend

Artikelauswahl/-filter

BestellnummerKurzzeichenDD1D2TR min.Tragzahlen
dynamisch
N
Tragzahlen
statisch
N
Grenzdrehzahl
U/min.
CADZub.PreisBestellen
23830-010024095110010241190,3100001400013000 23.34 CHF
23830-012026095110112261390,3104001530013000 23.45 CHF
23830-0120281151201122814110,6132001900010000 29.12 CHF
23830-015028095110215281690,3106001660012000 23.53 CHF
23830-0150321251202153217120,616600250009000 29.30 CHF
23830-017030095110317301890,3114001960011000 23.73 CHF
23830-0170351251203173519120,617300275008500 29.64 CHF
23830-0200351051104203521100,315000265009500 23.79 CHF
23830-0200401451204204022140,622400375007500 31.14 CHF
23830-0250421151105254226110,618000355009000 25.92 CHF
23830-0250471551205254727150,628000500006700 34.66 CHF
23830-0300471151106304732110,619000400008000 27.82 CHF
23830-0300521651206305232160,625000465006300 39.21 CHF
23830-0350521251107355237120,620000465007500 29.56 CHF
23830-035062185120735623718135500670005300 48.33 CHF
23830-0400601351108406042130,627000630006300 35.76 CHF
23830-040068195120840684219146500980004800 54.34 CHF
23830-0450651451109456547140,628000695006000 40.72 CHF
23830-045073205120945734720139000800004800 59.96 CHF
23830-0500701451110507052140,629000750005600 44.20 CHF
23830-0500782251210507852221500001060004300 66.43 CHF
