Artikelbeschreibung/Produktabbildungen

BeschreibungWerkstoff:Innenring, Außenring und Wälzkörper aus Wälzlagerstahl.
Käfig aus glasfaserverstärktem Polyamid.
Ausführung:offen.Hinweis:Einreihige Schrägkugellager nehmen hohe radiale und axiale Belastungen auf. Axialbelastungen werden nur in einer Richtung gegen die Schulterführung aufgenommen. Zur axialen Gegenführung ist ein zweites Lager notwendig, das spiegelbildlich angeordnet wird. Durch den Druckwinkel von 40° sind diese Lager axial hoch belastbar. Geeignet für hohe Drehzahlen.

Die Hauptabmessungen der Schrägkugellager entsprechen DIN 628-1. Maß- und Lauftoleranzen entsprechen der Toleranzklasse PN nach DIN 620. Diese Toleranzklassen sind Standard und sind für die meisten Anwendungen gut geeignet.
Temperaturbereich:-30 °C bis +120 °C.Auf Anfrage:Abgedichtet mit beidseitigen berührenden Lippendichtungen aus NBR.
Andere Abmessungen und Ausführungen.
Besonderheiten:
RoHS
DownloadHier gibt es die Informationen gesammelt als PDF:

Suchen Sie CAD Daten? Diese finden Sie direkt in der Produkttabelle.
 Datenblatt 23805 Schrägkugellager FAG einreihig 435 kB

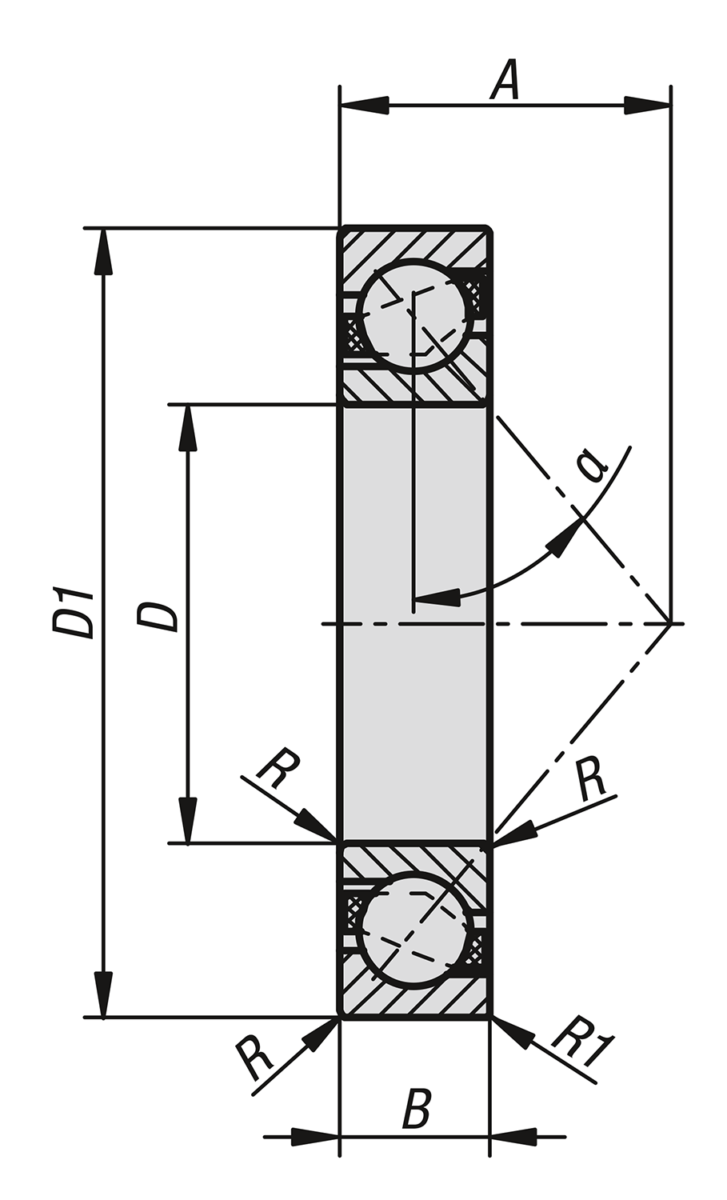

Zeichnungen

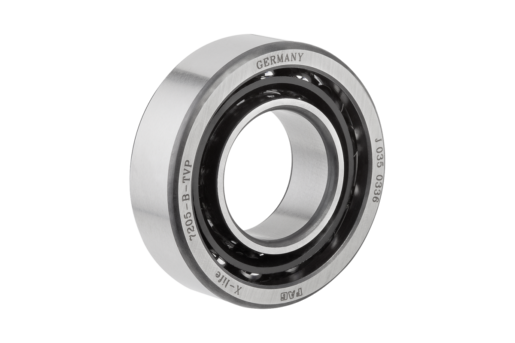

Schrägkugellager FAG einreihig

Artikelauswahl/-filter

BestellnummerKurzzeichenAusführung

DD1BR min.R1 min.αATragzahlen
dynamisch
N
Tragzahlen
statisch
N
Grenzdrehzahl
U/min.
CADZub.PreisBestellen
23805-0010030097200-B-TVPoffen103090,60,340°135300260032000 27.30 CHF
23805-0012032107201-B-TVPoffen1232100,60,340°147400355028000 26.72 CHF
23805-0015035117202-B-TVPoffen1535110,60,340°168400445024000 26.14 CHF
23805-0017040127203-B-TVPoffen1740120,60,340°1810500570020000 27.74 CHF
23805-0020047147204-B-TVPoffen20471410,640°2114400780018000 29.56 CHF
23805-0025052157205-B-TVPoffen25521510,640°2415300900016000 32.05 CHF
23805-0030062167206-B-TVPoffen30621610,640°27217001410013000 38.36 CHF
23805-0035072177207-B-TVPoffen3572171,10,640°31280001900011000 47.02 CHF
23805-0040080187208-B-TVPoffen4080181,10,640°3434000235009500 54.33 CHF
23805-0045085197209-B-TVPoffen4585191,10,640°3737500270008500 62.09 CHF
23805-0050090207210-B-TVPoffen5090201,10,640°3939000285008000 70.36 CHF
