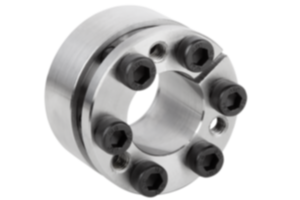

        Spannsätze Form E kurze Bauform

Artikelbeschreibung/Produktabbildungen

BeschreibungWerkstoff:Stahl.Ausführung:blank.Hinweis:Spannsatz mit kurzer axialer Baubreite. Der Spannsatz kann in einer Nabenverbindung vollständig versenkt werden.

- für Wellendurchmesser von 19 bis 85 mm
- für mittlere bis hohe Drehmomente
- geringfügige axiale Verschiebung bei der Montage
- selbstzentrierendMontage:Spannsatz an den Konusflächen sowie Kontaktstellen von Welle und Nabe leicht ölen. Kein MoS2 oder Fett verwenden. Spannsatz in den Nabensitz einfügen und auf die Welle schieben. Schrauben über Kreuz in mehreren Stufen auf angegebenes Anziehdrehmoment anziehen.

Demontage: Alle Schrauben entfernen und in die Abdrückgewinde des vorderen Flansches eindrehen. Schrauben über Kreuz in mehreren Stufen anziehen bis sich der Spannsatz löst.Toleranzen:Welle:
Empfohlen wird die Toleranz h8.
Oberflächenbeschaffenheit Rz ≤ 16 µm.

Nabe:
Empfohlen wird die Toleranz H8.
Oberflächenbeschaffenheit Rz ≤ 16 µm.

DownloadHier gibt es die Informationen gesammelt als PDF:

Suchen Sie CAD Daten? Diese finden Sie direkt in der Produkttabelle.

Datenblatt 23356 Spannsätze Form E kurze Bauform

308 kB

Übersicht Spannsätze und Schrumpfscheiben

89,6 kB

Berechnung des Naben-Mindestdurchmessers

179 kB

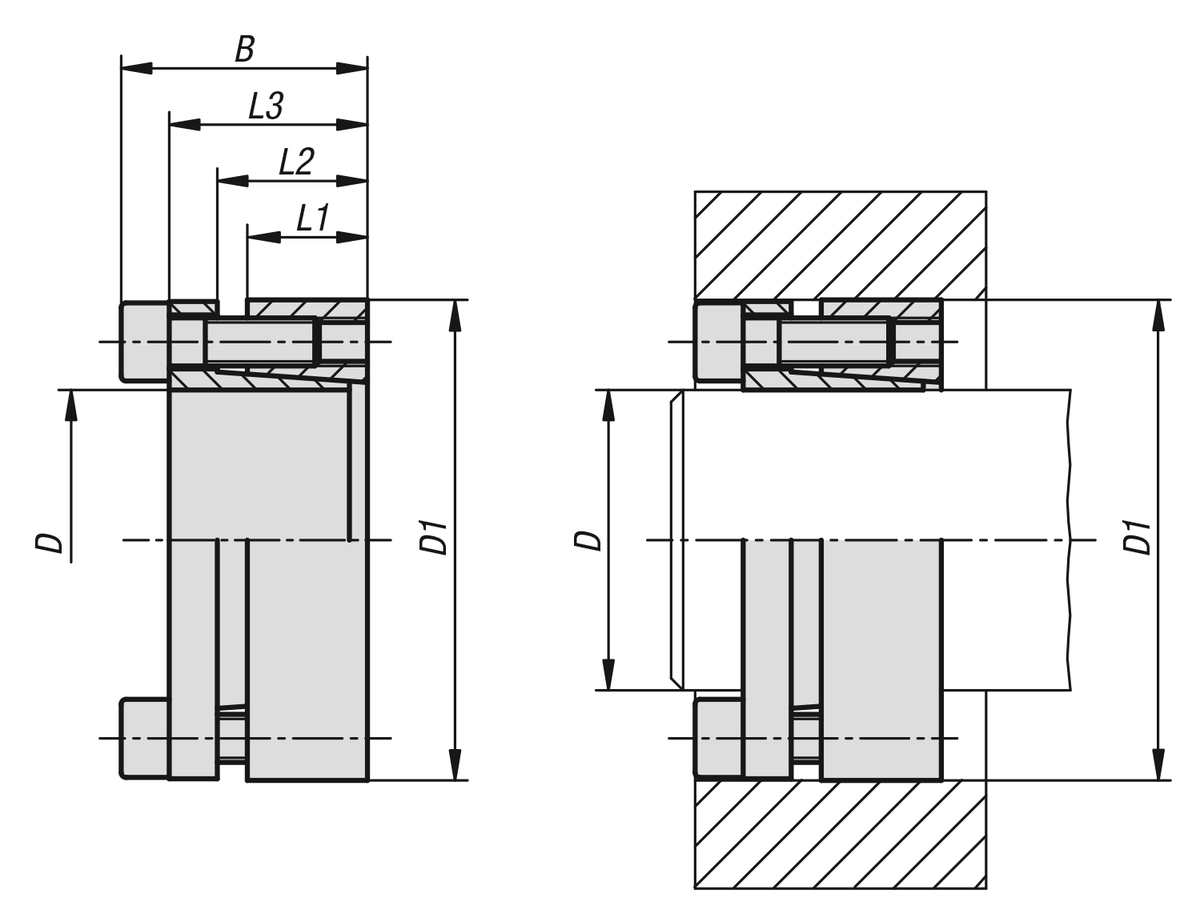

Zeichnungen

Artikelauswahl/-filter

Bestellnummer	D	D1	B	L1	L2	L3	Bei Anziehdrehmoment MS übertragbares Drehmoment M Nm	Bei Anziehdrehmoment MS übertragbare Axialkraft F kN	Flächenpressung an Welle P N/mm²	Flächenpressung an Nabe P N/mm²	Spannschrauben Anzahl	Spannschrauben Anziehdrehmoment MS Nm	Preis
23356-1947	19	47	34	17	22	28	355	31	280	120	5 x M6	14	13.12 CHF
23356-2047	20	47	34	17	22	28	360	33	280	120	5 x M6	14	13.12 CHF
23356-2247	22	47	34	17	22	28	400	33	260	125	5 x M6	14	13.12 CHF
23356-2450	24	50	34	17	22	28	440	36	245	120	6 x M6	14	13.12 CHF
23356-2550	25	50	34	17	22	28	560	36	280	140	6 x M6	14	13.40 CHF
23356-2855	28	55	34	17	22	28	625	36	250	130	6 x M6	14	13.40 CHF
23356-3055	30	55	34	17	22	28	650	36	235	130	6 x M6	14	13.94 CHF
23356-3260	32	60	34	17	22	28	950	50	290	150	8 x M6	14	16.93 CHF
23356-3560	35	60	34	17	22	28	1050	50	290	150	8 x M6	14	17.06 CHF
23356-3865	38	65	34	17	22	28	1140	50	250	145	8 x M6	14	17.06 CHF
23356-4065	40	65	34	17	22	28	1200	50	230	145	8 x M6	14	17.06 CHF
23356-4275	42	75	41	20	25	33	2030	70	305	170	7 x M8	35	19.76 CHF
23356-4575	45	75	41	20	25	33	2180	70	285	170	7 x M8	35	20.94 CHF
23356-4880	48	80	41	20	24	33	2330	80	270	160	7 x M8	35	20.94 CHF
23356-5080	50	80	41	20	24	33	2430	85	260	160	7 x M8	35	21.24 CHF
23356-5585	55	85	41	20	24	33	3050	100	270	175	8 x M8	35	27.01 CHF
23356-6090	60	90	41	20	24	33	3350	100	245	165	8 x M8	35	27.94 CHF
23356-6595	65	95	41	20	24	33	4080	110	255	175	9 x M8	35	37.48 CHF
23356-70110	70	110	50	24	29	40	6280	160	280	180	8 x M10	70	41.61 CHF
23356-75115	75	115	50	24	29	40	6680	160	260	170	8 x M10	70	50.09 CHF
23356-80120	80	120	50	24	29	40	7130	160	250	170	8 x M10	70	54.52 CHF
23356-85125	85	125	50	24	29	40	8750	180	260	180	9 x M10	70	59.96 CHF
