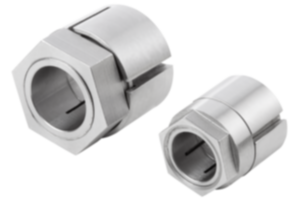

Artikelbeschreibung/Produktabbildungen

BeschreibungWerkstoff:Stahl.Ausführung:blank.Hinweis:Spannsatz mit niedrigem Massen- und Trägheitsmoment. Einfach zu verbinden und zu lösen – kein Festfressen auf der Welle. Perfekt für spielfreie Verbindungen. Ausgezeichnete Konzentrizität und Rundlauf. Für den Einsatz mit genuteten und nutlosen Wellen geeignet.

- für Wellendurchmesser von 5 bis 35 mm
- für hohe Drehmomente
- geringfügige axiale Verschiebung bei der Montage
- selbstzentrierend
Montage:Welle und Nabe müssen öl-, fett- und schmutzfrei sein. Spannsatz nicht schmieren. Spannsatz in den Nabensitz einfügen und auf die Welle schieben. Mutter handfest anziehen und mit einem Drehmomentschlüssel auf angegebenes Anziehdrehmoment anziehen.Toleranzen:Wellendurchmesser und Nabenbohrung
Form A ±0,04 mm.
Form B ±0,08 mm.
Oberflächenbeschaffenheit Rz ≤ 16 µm.
DownloadHier gibt es die Informationen gesammelt als PDF:

Suchen Sie CAD Daten? Diese finden Sie direkt in der Produkttabelle.
 Datenblatt 23368 Spannsätze mit Zentralmutter 172 kB
 Übersicht Spannsätze und Schrumpfscheiben 89,6 kB

Zeichnungen (Gesamtübersicht)

Spannsätze mit Zentralmutter

Spannsätze mit Zentralmutter Form A

mehr Info

Zeichnungen

Spannsätze mit Zentralmutter Form A

Artikelauswahl/-filter

BestellnummerFormDD1LL1L2SWBei Anziehdrehmoment
MS übertragbares
Drehmoment M Nm
Bei Anziehdrehmoment
MS übertragbare
Axialkraft F kN
Flächenpressung
an Nabe P
N/mm²
Spannschrauben
Anziehdrehmoment
MS Nm
CADZub.PreisBestellen
23368-0516A516199,531310411018 32.26 CHF
23368-0616A616199,5313134,311018 32.26 CHF
23368-0720A7202211316133,76520 33.22 CHF
23368-0820A8202211316153,756520 33.22 CHF
23368-0920A92022113161846520 33.22 CHF
23368-1023A102325,512,5519234,65525 33.22 CHF
23368-1123A112325,512,5519254,55525 37.95 CHF
23368-1223A122325,512,5519284,65525 37.95 CHF
23368-1426A142628,516522466,66450 37.95 CHF
23368-1526A152628,516522496,596450 37.95 CHF
23368-1626A162628,516522526,56450 37.95 CHF

Spannsätze mit Zentralmutter Form B

mehr Info

Zeichnungen

Spannsätze mit Zentralmutter Form B

Artikelauswahl/-filter

BestellnummerFormDD1LL1L2SWBei Anziehdrehmoment
MS übertragbares
Drehmoment M Nm
Bei Anziehdrehmoment
MS übertragbare
Axialkraft F kN
Flächenpressung
an Nabe P
N/mm²
Spannschrauben
Anziehdrehmoment
MS Nm
CADZub.PreisBestellen
23368-1732B17323321113017418100110 41.41 CHF
23368-1832B1832332111301982192110 47.64 CHF
23368-2035B2035352311322582682150 49.36 CHF
23368-2235B2235352311322932780150 49.36 CHF
23368-2438B2438352311363302987185 49.36 CHF
23368-2538B2538352311363683194185 49.36 CHF
23368-3045B30453725114655045108300 65.54 CHF
23368-3250B32504128125061644100265 65.54 CHF
23368-3550B3550412812506814291265 65.54 CHF
