23368_ASpannsätze mit Zentralmutter Form A |
zurück |
|

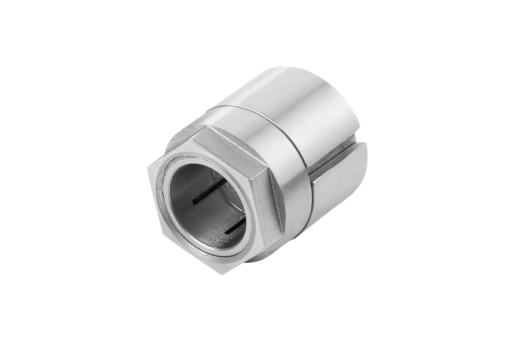

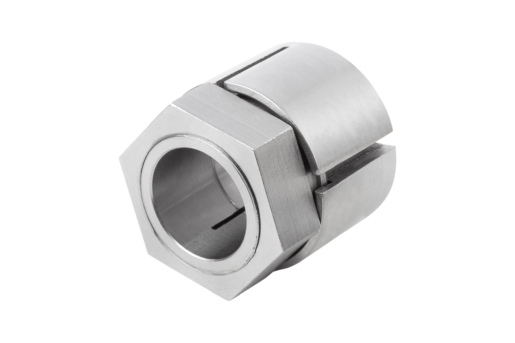

Artikelbeschreibung/Produktabbildungen |
|
|
BeschreibungWerkstoff:Stahl.Ausführung:blank.Hinweis:Spannsatz mit niedrigem Massen- und Trägheitsmoment. Einfach zu verbinden und zu lösen – kein Festfressen auf der Welle. Perfekt für spielfreie Verbindungen. Ausgezeichnete Konzentrizität und Rundlauf. Für den Einsatz mit genuteten und nutlosen Wellen geeignet.
- für Wellendurchmesser von 5 bis 35 mm
- für hohe Drehmomente
- geringfügige axiale Verschiebung bei der Montage
- selbstzentrierendMontage:Welle und Nabe müssen öl-, fett- und schmutzfrei sein. Spannsatz nicht schmieren. Spannsatz in den Nabensitz einfügen und auf die Welle schieben. Mutter handfest anziehen und mit einem Drehmomentschlüssel auf angegebenes Anziehdrehmoment anziehen.Toleranzen:Wellendurchmesser und Nabenbohrung
Form A ±0,04 mm.
Form B ±0,08 mm.
Oberflächenbeschaffenheit Rz ≤ 16 µm. DownloadHier gibt es die Informationen gesammelt als PDF:
Suchen Sie CAD Daten? Diese finden Sie direkt in der Produkttabelle.
|
| Bestellnummer | Form | D | D1 | L | L1 | L2 | SW | Bei Anziehdrehmoment
MS übertragbares
Drehmoment M Nm | Bei Anziehdrehmoment
MS übertragbare
Axialkraft F kN | Flächenpressung
an Nabe P
N/mm² | Spannschrauben
Anziehdrehmoment
MS Nm | CAD | Zub. | Preis | Bestellen |
|---|
| 23368-0516 | A | 5 | 16 | 19 | 9,5 | 3 | 13 | 10 | 4 | 110 | 18 |  | | 31.15 CHF | | | 23368-0616 | A | 6 | 16 | 19 | 9,5 | 3 | 13 | 13 | 4,3 | 110 | 18 | | | 31.15 CHF | | | 23368-0720 | A | 7 | 20 | 22 | 11 | 3 | 16 | 13 | 3,7 | 65 | 20 | | | 32.08 CHF | | | 23368-0820 | A | 8 | 20 | 22 | 11 | 3 | 16 | 15 | 3,75 | 65 | 20 | | | 32.08 CHF | | | 23368-0920 | A | 9 | 20 | 22 | 11 | 3 | 16 | 18 | 4 | 65 | 20 | | | 32.08 CHF | | | 23368-1023 | A | 10 | 23 | 25,5 | 12,5 | 5 | 19 | 23 | 4,6 | 55 | 25 | | | 32.08 CHF | | | 23368-1123 | A | 11 | 23 | 25,5 | 12,5 | 5 | 19 | 25 | 4,5 | 55 | 25 | | | 36.64 CHF | | | 23368-1223 | A | 12 | 23 | 25,5 | 12,5 | 5 | 19 | 28 | 4,6 | 55 | 25 | | | 36.64 CHF | | | 23368-1426 | A | 14 | 26 | 28,5 | 16 | 5 | 22 | 46 | 6,6 | 64 | 50 | | | 36.64 CHF | | | 23368-1526 | A | 15 | 26 | 28,5 | 16 | 5 | 22 | 49 | 6,59 | 64 | 50 | | | 36.64 CHF | | | 23368-1626 | A | 16 | 26 | 28,5 | 16 | 5 | 22 | 52 | 6,5 | 64 | 50 | | | 36.64 CHF | |
